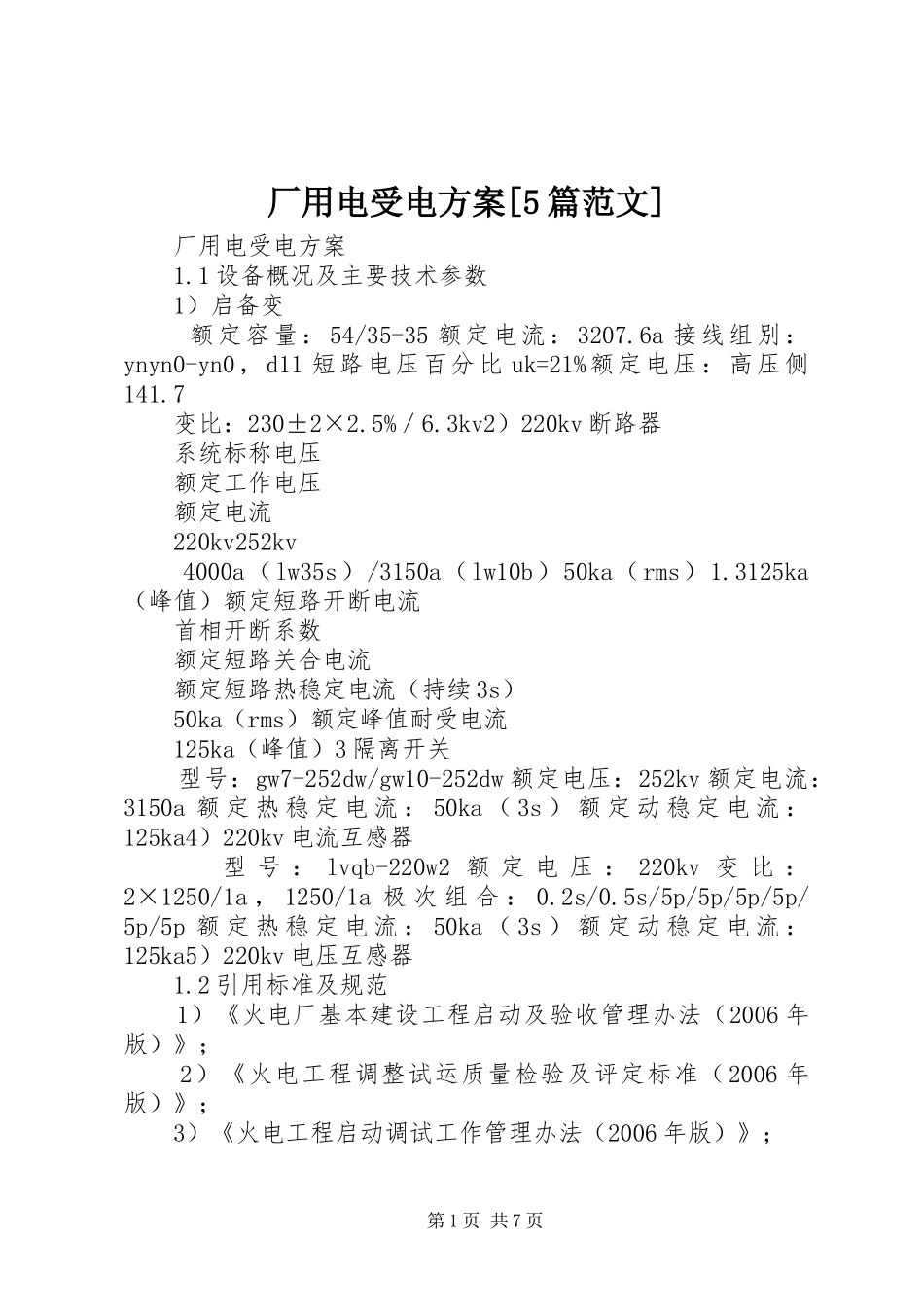

厂用电受电方案[5篇范文]厂用电受电方案1.1设备概况及主要技术参数1）启备变额定容量：54/35-35额定电流：3207.6a接线组别：ynyn0-yn0，d11短路电压百分比uk=21%额定电压：高压侧141.7变比：230±2×2.5%／6.3kv2）220kv断路器系统标称电压额定工作电压额定电流220kv252kv4000a（lw35s）/3150a（lw10b）50ka（rms）1.3125ka（峰值）额定短路开断电流首相开断系数额定短路关合电流额定短路热稳定电流（持续3s）50ka（rms）额定峰值耐受电流125ka（峰值）3隔离开关型号：gw7-252dw/gw10-252dw额定电压：252kv额定电流：3150a额定热稳定电流：50ka（3s）额定动稳定电流：125ka4）220kv电流互感器型号：lvqb-220w2额定电压：220kv变比：2×1250/1a，1250/1a极次组合：0.2s/0.5s/5p/5p/5p/5p/5p/5p额定热稳定电流：50ka（3s）额定动稳定电流：125ka5）220kv电压互感器1.2引用标准及规范1）《火电厂基本建设工程启动及验收管理办法（2006年版）》；2）《火电工程调整试运质量检验及评定标准（2006年版）》；3）《火电工程启动调试工作管理办法（2006年版）》；第1页共7页4）《火电机组达标投产考核办法（2006年版）》；5）《火电机组启动验收性能试验管理办法（2007年版）》；6）《火力发电厂基本建设工程启动及竣工验收规程（2009版）》；7）原电力部1997年颁发的《火电工程调整试运质量检验及评定标准》；8）原电力部建质〖1996〗40号文颁发的《火电机组启动调试工作规定》；9）原电力部电综合〖1998〗179号文颁发的《火电机组启动验收性能试验导则》；10）除上述国家及电力工业部颁发的规范、规程以外，检查验收仍需遵照如下图纸、文件；11）经会审签证的施工图纸和设计文件；12）批准签证的设计变更；13）设备制造厂家提供的图纸和技术文件；14）项目法人与施工单位、设备材料供货商单位签订的合同文件中有关质量的条款；15）2.15项目法人与监理单位签订的合同文件及相关监理文件。1.3送电目的1）检查送电系统一次设备的工作性能；2）检查送电系统二次电流回路、电压回路的正确性；3）检查送电设备继电保护装置的可靠性及正确性；4）确保机组试运工作正常进行。1.4受电范围1.4.1受电一般分四部份实施：o1）为新建电厂系统，调试单位负责实施；2）220kv线路及高压启动变压器充电检查，调试单位负责第2页共7页实施；3）6kv厂用系统送电检查，调试单位负责实施；4）380v低压厂用电送电检查，施工单位负责实施；5）根据送电部分的实际情况绘制受电图纸。1.5受电前应具备的条件1）与送电相关的一、二次设备安装工作全部结束，并经检验合格；2）高压启动变及低压厂用变绝缘试验合格，送电前取油样作色谱分析（送电后按运行规定取样分析）；3）有载调压装置及冷却装置正确投入运行，分接头置于额定位置（或运行要求的位置），送电时冷却器停用，有载调压装置置于手动位置；4）要求送电用所有高压开关安装调试完毕，动作可靠；5）要求送电用所有高压开关的隔离刀闸调整试验结束；6）受电用开关与刀闸间相互闭锁试验结束，符合设计要求；7）送电系统的继电保护按“定值通知单”整定完毕，动作正确可靠（包括线路保护、母线保护、启动变保护、6kv母线保护、低压厂用变及低压厂用电保护）；8）送电用各开关的控制、信号、测量装置调试工作结束，传动试验正确；9）ups系统调试完毕，试验合格；10）受电系统电气设备的名称、o编号、标志牌应清晰准确；11）主控室、启动变、6kv盘间、380v盘间等有关受电设备周围，消防设施齐备，道路畅通，照明充足，通信设施齐全。1.6受电前准备工作1）在6kv母线设备屏准备临时电压表一块（或万用表）；2）将电厂母线电压二次出线从端子板上用临时电缆引至厂用电控制盘空端子板上，以便受电后作母线（启动变高压侧）与6kv母线二次定相；第3页共7页3）根据实际情况在高压母线和6kv母线pt二次线圈上加装消谐装置，防止空负荷送电系统谐振；4）故障录波器投入运行；5）检查未投入使用的ct二次是否短接，pt二次是否断开；6）受电线路对侧应装有可靠的临时保护；7）电前线路应完成线路参数测试及一次定相工作。1.7受电程序送电方式按两条线路，双母线单分段，一台启动变...
