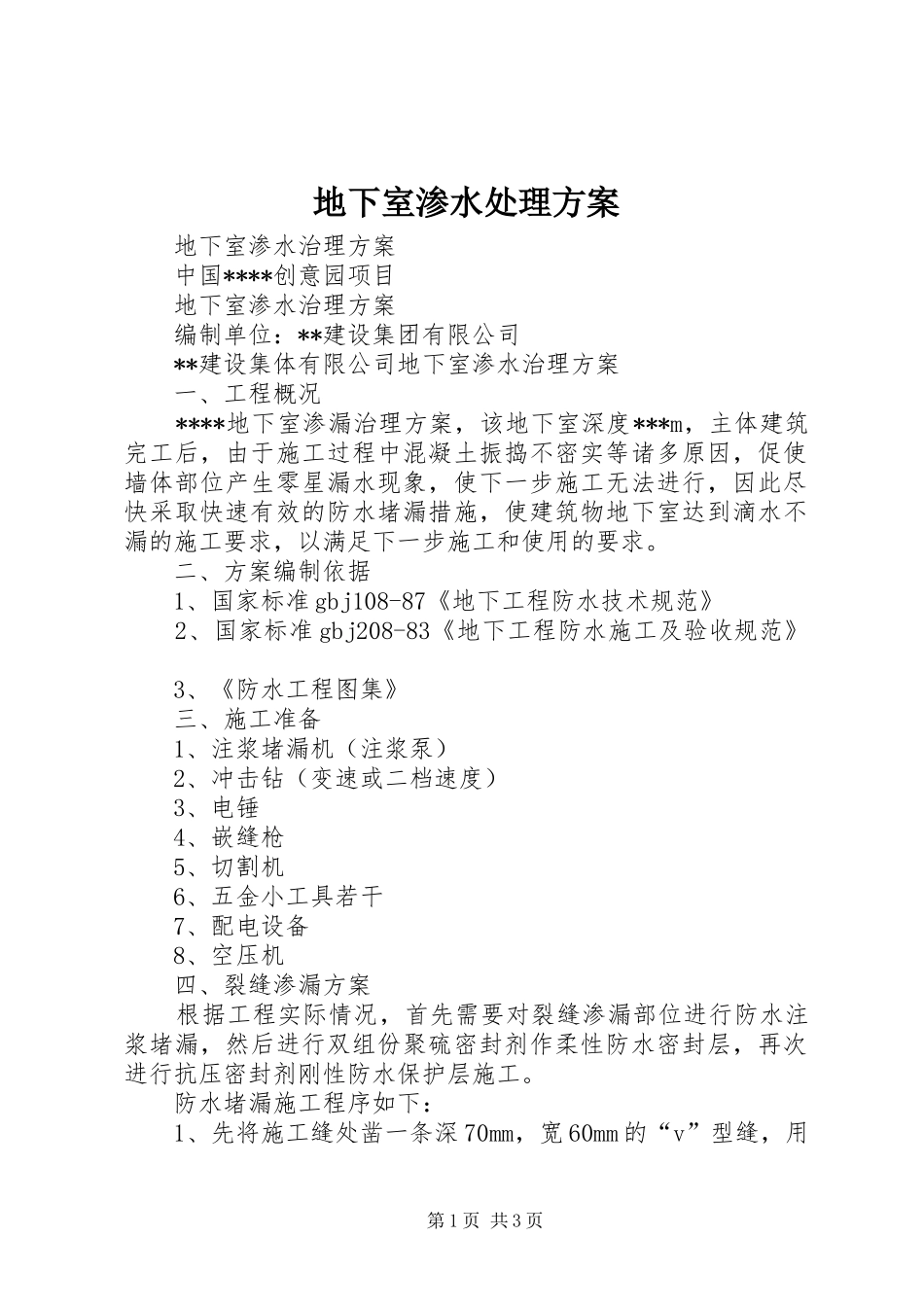

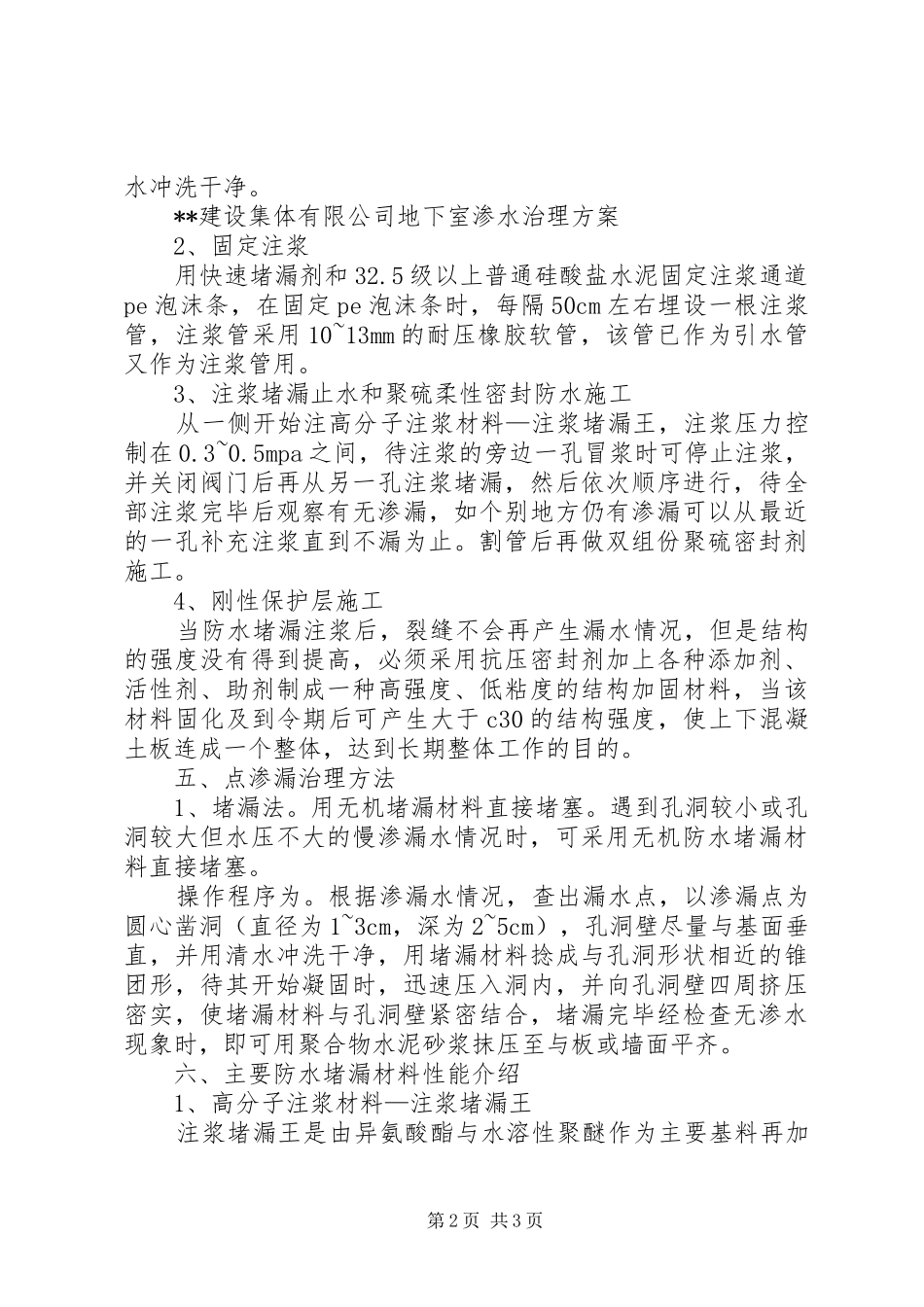

地下室渗水处理方案地下室渗水治理方案中国****创意园项目地下室渗水治理方案编制单位：**建设集团有限公司**建设集体有限公司地下室渗水治理方案一、工程概况****地下室渗漏治理方案，该地下室深度***m，主体建筑完工后，由于施工过程中混凝土振捣不密实等诸多原因，促使墙体部位产生零星漏水现象，使下一步施工无法进行，因此尽快采取快速有效的防水堵漏措施，使建筑物地下室达到滴水不漏的施工要求，以满足下一步施工和使用的要求。二、方案编制依据1、国家标准gbj108-87《地下工程防水技术规范》2、国家标准gbj208-83《地下工程防水施工及验收规范》3、《防水工程图集》三、施工准备1、注浆堵漏机（注浆泵）2、冲击钻（变速或二档速度）3、电锤4、嵌缝枪5、切割机6、五金小工具若干7、配电设备8、空压机四、裂缝渗漏方案根据工程实际情况，首先需要对裂缝渗漏部位进行防水注浆堵漏，然后进行双组份聚硫密封剂作柔性防水密封层，再次进行抗压密封剂刚性防水保护层施工。防水堵漏施工程序如下：1、先将施工缝处凿一条深70mm，宽60mm的“v”型缝，用第1页共3页水冲洗干净。**建设集体有限公司地下室渗水治理方案2、固定注浆用快速堵漏剂和32.5级以上普通硅酸盐水泥固定注浆通道pe泡沫条，在固定pe泡沫条时，每隔50cm左右埋设一根注浆管，注浆管采用10~13mm的耐压橡胶软管，该管已作为引水管又作为注浆管用。3、注浆堵漏止水和聚硫柔性密封防水施工从一侧开始注高分子注浆材料—注浆堵漏王，注浆压力控制在0.3~0.5mpa之间，待注浆的旁边一孔冒浆时可停止注浆，并关闭阀门后再从另一孔注浆堵漏，然后依次顺序进行，待全部注浆完毕后观察有无渗漏，如个别地方仍有渗漏可以从最近的一孔补充注浆直到不漏为止。割管后再做双组份聚硫密封剂施工。4、刚性保护层施工当防水堵漏注浆后，裂缝不会再产生漏水情况，但是结构的强度没有得到提高，必须采用抗压密封剂加上各种添加剂、活性剂、助剂制成一种高强度、低粘度的结构加固材料，当该材料固化及到令期后可产生大于c30的结构强度，使上下混凝土板连成一个整体，达到长期整体工作的目的。五、点渗漏治理方法1、堵漏法。用无机堵漏材料直接堵塞。遇到孔洞较小或孔洞较大但水压不大的慢渗漏水情况时，可采用无机防水堵漏材料直接堵塞。操作程序为。根据渗漏水情况，查出漏水点，以渗漏点为圆心凿洞（直径为1~3cm，深为2~5cm），孔洞壁尽量与基面垂直，并用清水冲洗干净，用堵漏材料捻成与孔洞形状相近的锥团形，待其开始凝固时，迅速压入洞内，并向孔洞壁四周挤压密实，使堵漏材料与孔洞壁紧密结合，堵漏完毕经检查无渗水现象时，即可用聚合物水泥砂浆抹压至与板或墙面平齐。六、主要防水堵漏材料性能介绍1、高分子注浆材料—注浆堵漏王注浆堵漏王是由异氨酸酯与水溶性聚醚作为主要基料再加第2页共3页入化学添加剂进行高分子化学合成反应而成的一种新型高分子注浆防水材料，以形成端基含有过量游离异氰酸根基团的高分子化合物，用注浆堵漏王注入漏水部位后，以渗漏水为交联剂立即进行化学反应，放出co2，逆水而上进行扩散，也可与周围的砂、石、泥土等固结成弹性的固结体，以水止水最终达到堵漏止水的目的。2、快速堵漏剂**建设集体有限公司地下室渗水治理方案本堵漏剂采用无机和有机多种化工原料经合成反应而成，产品归类于刚性防水材料，与水泥、细砂配制搅拌均匀后反应成坚硬的固体，具有固化速成度快（最快的时候只有1min左右就可固化），早期强度高、渗透性好、适用范围广等特点。本堵漏剂主要适用于地下工程带水带压堵漏作封缝材料。七、注意事项：1、进场施工人员必须严格遵守各项操作规程，严禁违章作业。2、作业现场必须加强通风，保持空气清晰，并配备充足的照明设施。3、施工用电源必须配备漏电保护装置。4、注浆作业必须严格控制压力，并保持务连接部件状况良好，严防高压喷浆伤人。5、在施工时严禁吸烟及带入火种。6、必须穿戴好工作服和手套和防护眼镜。7、防水堵漏材料必须分类堆放整齐。8、双组份材料必须搅拌均匀。9、注浆设备每次用完后必须及时清洗。**建设集体有限公司第3页共3页
