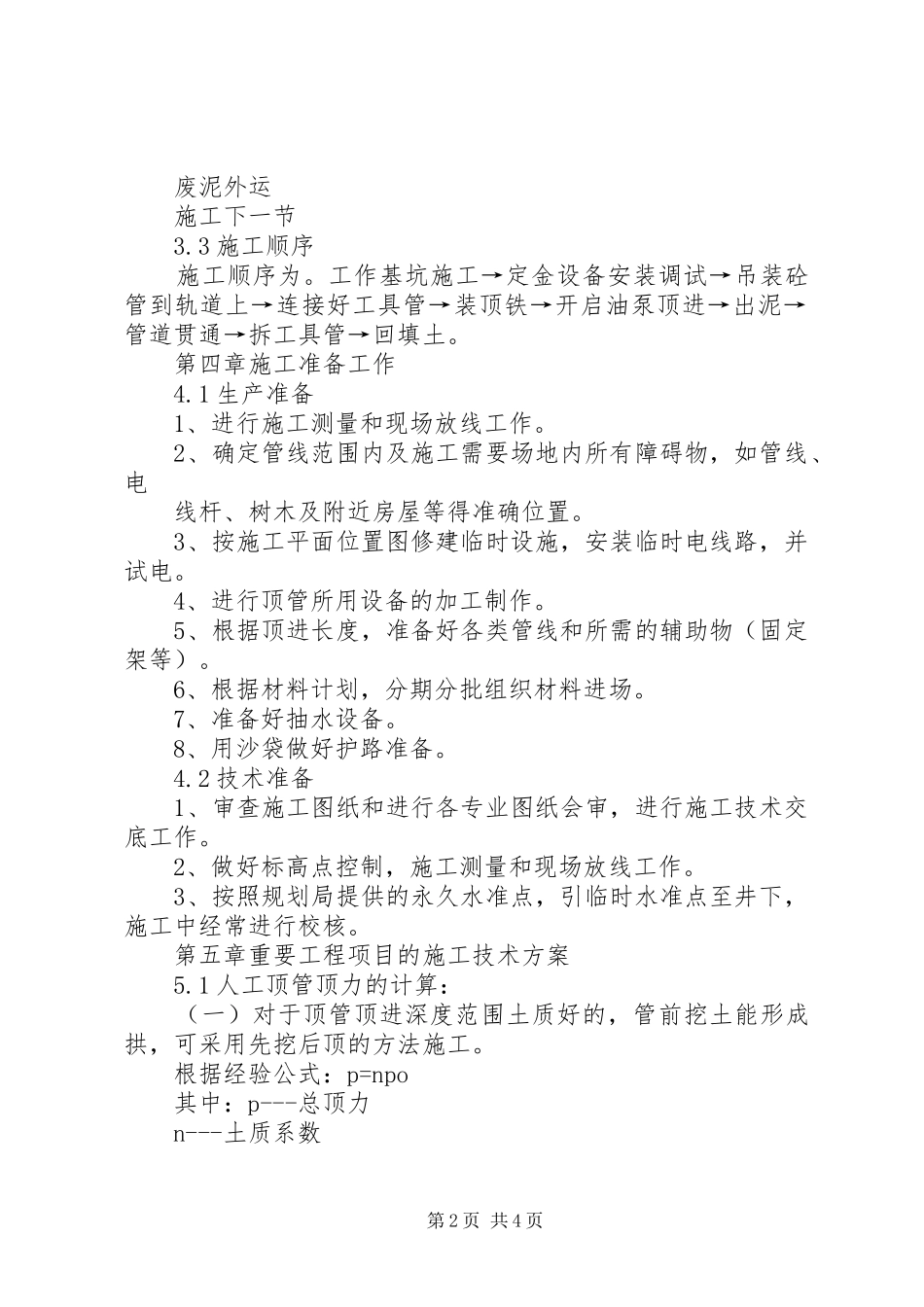

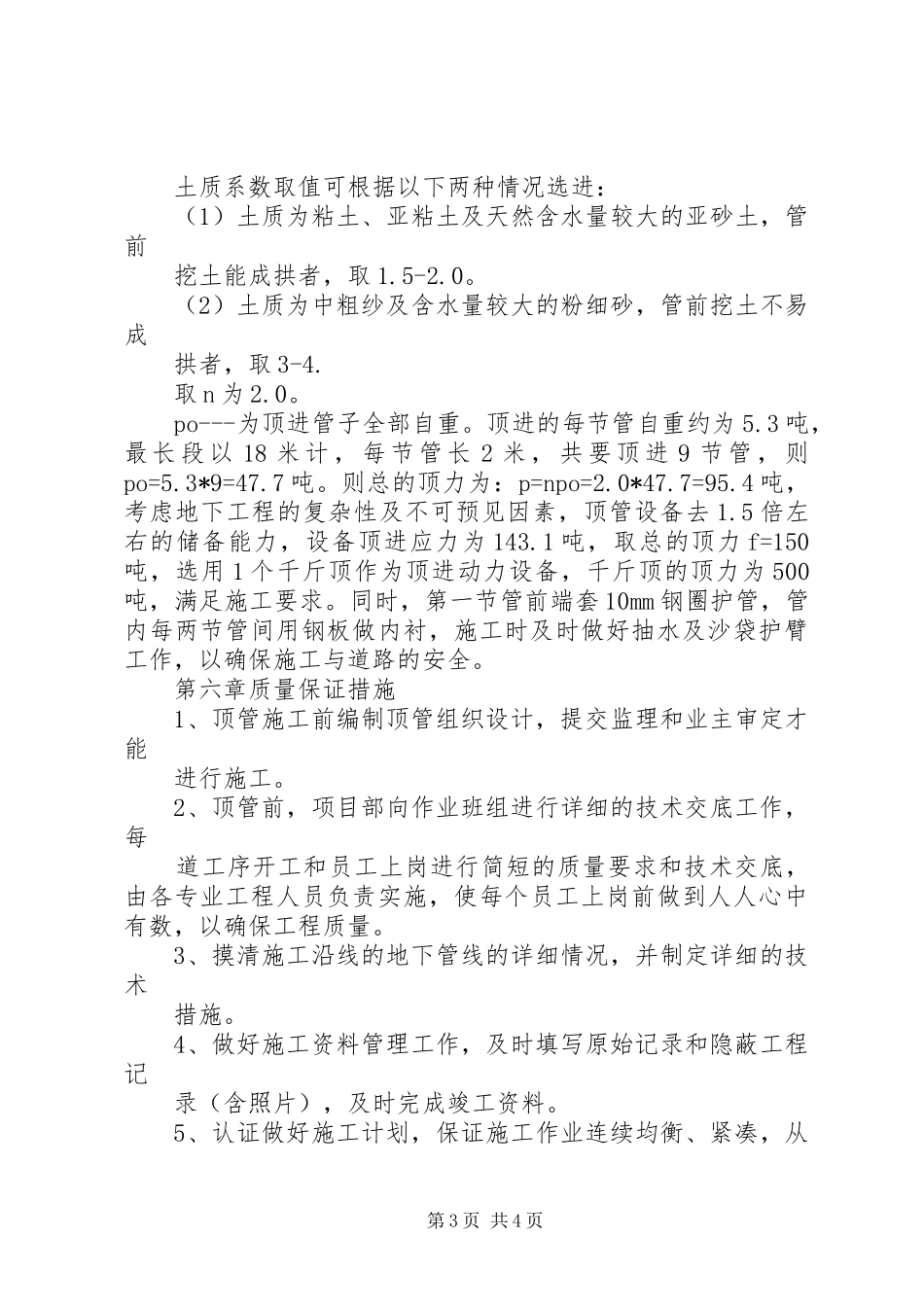

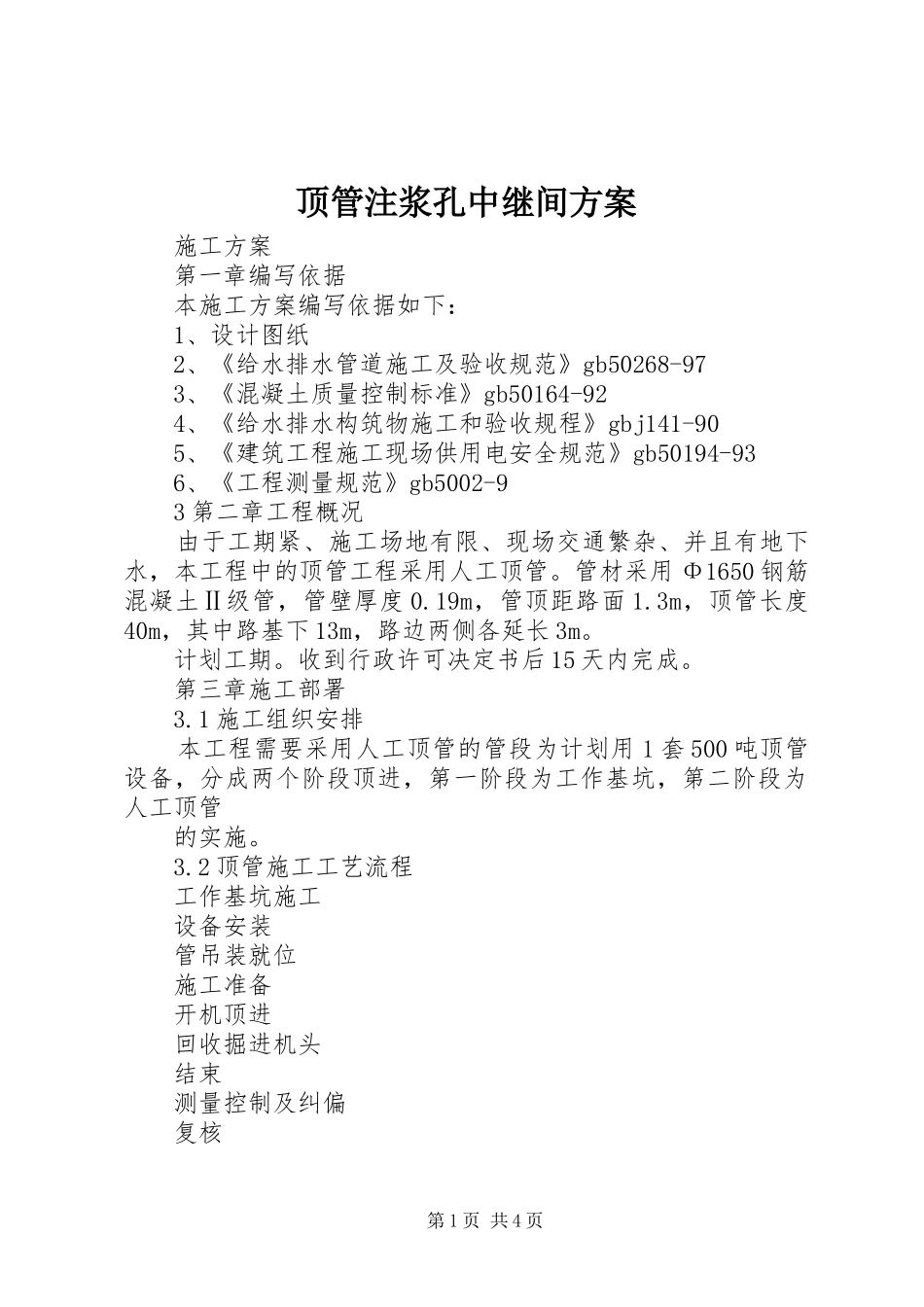

顶管注浆孔中继间方案施工方案第一章编写依据本施工方案编写依据如下：1、设计图纸2、《给水排水管道施工及验收规范》gb50268-973、《混凝土质量控制标准》gb50164-924、《给水排水构筑物施工和验收规程》gbj141-905、《建筑工程施工现场供用电安全规范》gb50194-936、《工程测量规范》gb5002-93第二章工程概况由于工期紧、施工场地有限、现场交通繁杂、并且有地下水，本工程中的顶管工程采用人工顶管。管材采用Φ1650钢筋混凝土Ⅱ级管，管壁厚度0.19m，管顶距路面1.3m，顶管长度40m，其中路基下13m，路边两侧各延长3m。计划工期。收到行政许可决定书后15天内完成。第三章施工部署3.1施工组织安排本工程需要采用人工顶管的管段为计划用1套500吨顶管设备，分成两个阶段顶进，第一阶段为工作基坑，第二阶段为人工顶管的实施。3.2顶管施工工艺流程工作基坑施工设备安装管吊装就位施工准备开机顶进回收掘进机头结束测量控制及纠偏复核第1页共4页废泥外运施工下一节3.3施工顺序施工顺序为。工作基坑施工→定金设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→回填土。第四章施工准备工作4.1生产准备1、进行施工测量和现场放线工作。2、确定管线范围内及施工需要场地内所有障碍物，如管线、电线杆、树木及附近房屋等得准确位置。3、按施工平面位置图修建临时设施，安装临时电线路，并试电。4、进行顶管所用设备的加工制作。5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。6、根据材料计划，分期分批组织材料进场。7、准备好抽水设备。8、用沙袋做好护路准备。4.2技术准备1、审查施工图纸和进行各专业图纸会审，进行施工技术交底工作。2、做好标高点控制，施工测量和现场放线工作。3、按照规划局提供的永久水准点，引临时水准点至井下，施工中经常进行校核。第五章重要工程项目的施工技术方案5.1人工顶管顶力的计算：（一）对于顶管顶进深度范围土质好的，管前挖土能形成拱，可采用先挖后顶的方法施工。根据经验公式：p=npo其中：p---总顶力n---土质系数第2页共4页土质系数取值可根据以下两种情况选进：（1）土质为粘土、亚粘土及天然含水量较大的亚砂土，管前挖土能成拱者，取1.5-2.0。（2）土质为中粗纱及含水量较大的粉细砂，管前挖土不易成拱者，取3-4.取n为2.0。po---为顶进管子全部自重。顶进的每节管自重约为5.3吨，最长段以18米计，每节管长2米，共要顶进9节管，则po=5.3*9=47.7吨。则总的顶力为：p=npo=2.0*47.7=95.4吨，考虑地下工程的复杂性及不可预见因素，顶管设备去1.5倍左右的储备能力，设备顶进应力为143.1吨，取总的顶力f=150吨，选用1个千斤顶作为顶进动力设备，千斤顶的顶力为500吨，满足施工要求。同时，第一节管前端套10mm钢圈护管，管内每两节管间用钢板做内衬，施工时及时做好抽水及沙袋护臂工作，以确保施工与道路的安全。第六章质量保证措施1、顶管施工前编制顶管组织设计，提交监理和业主审定才能进行施工。2、顶管前，项目部向作业班组进行详细的技术交底工作，每道工序开工和员工上岗进行简短的质量要求和技术交底，由各专业工程人员负责实施，使每个员工上岗前做到人人心中有数，以确保工程质量。3、摸清施工沿线的地下管线的详细情况，并制定详细的技术措施。4、做好施工资料管理工作，及时填写原始记录和隐蔽工程记录（含照片），及时完成竣工资料。5、认证做好施工计划，保证施工作业连续均衡、紧凑，从第3页共4页而有效可靠控制质量，保证工程质量。6、顶进过程中，应严格控制顶力在允许的范围内，并留有足够的安全系数。7、顶管控制在质量标准范围以内，如果在顶进工程中，发现方向失控，应该立即停止顶进，逐级上报，经研究同意后，方可以继续顶进。8、做好地质勘察及资料整理工作，认真编制好施工方案和通过不同土质的技术措施及纠偏措施，确保管道的顺利顶进。9、加强操作控制，使顶管均匀平稳，受力均匀，尽可能减少顶进过程中的倾斜、偏移、扭转，防止管壁出现裂缝、变形。第4页共4页
