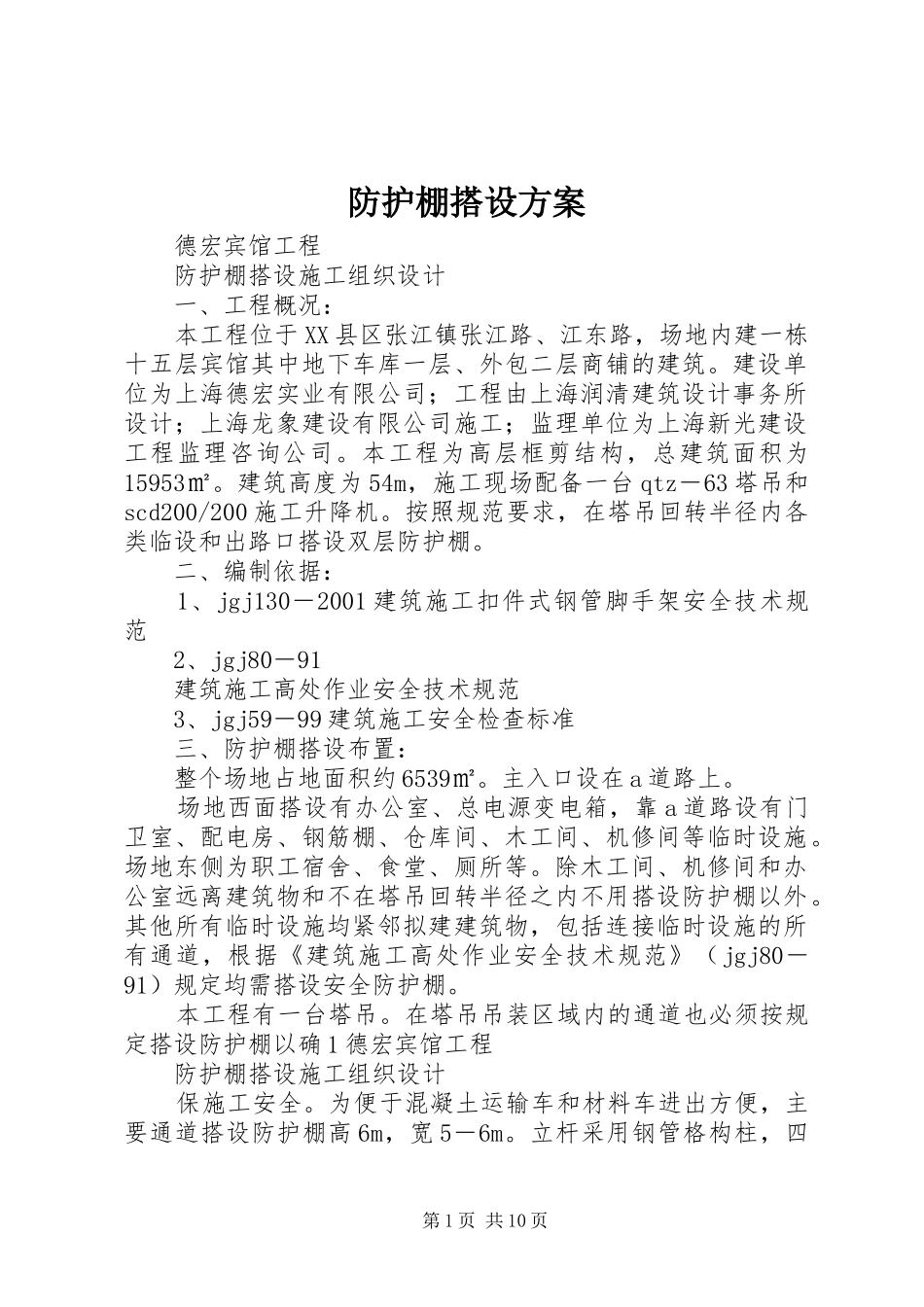

防护棚搭设方案德宏宾馆工程防护棚搭设施工组织设计一、工程概况：本工程位于XX县区张江镇张江路、江东路，场地内建一栋十五层宾馆其中地下车库一层、外包二层商铺的建筑。建设单位为上海德宏实业有限公司；工程由上海润清建筑设计事务所设计；上海龙象建设有限公司施工；监理单位为上海新光建设工程监理咨询公司。本工程为高层框剪结构，总建筑面积为15953㎡。建筑高度为54m，施工现场配备一台qtz－63塔吊和scd200/200施工升降机。按照规范要求，在塔吊回转半径内各类临设和出路口搭设双层防护棚。二、编制依据：1、jgj130－2001建筑施工扣件式钢管脚手架安全技术规范2、jgj80－91建筑施工高处作业安全技术规范3、jgj59－99建筑施工安全检查标准三、防护棚搭设布置：整个场地占地面积约6539㎡。主入口设在a道路上。场地西面搭设有办公室、总电源变电箱，靠a道路设有门卫室、配电房、钢筋棚、仓库间、木工间、机修间等临时设施。场地东侧为职工宿舍、食堂、厕所等。除木工间、机修间和办公室远离建筑物和不在塔吊回转半径之内不用搭设防护棚以外。其他所有临时设施均紧邻拟建建筑物，包括连接临时设施的所有通道，根据《建筑施工高处作业安全技术规范》（jgj80－91）规定均需搭设安全防护棚。本工程有一台塔吊。在塔吊吊装区域内的通道也必须按规定搭设防护棚以确1德宏宾馆工程防护棚搭设施工组织设计保施工安全。为便于混凝土运输车和材料车进出方便，主要通道搭设防护棚高6m，宽5－6m。立杆采用钢管格构柱，四第1页共10页根6m长的钢管高度上每隔2m用扣件与短钢管做一道箍。宿舍和仓库防护棚搭设高度为8m，宽为8m，立杆采用钢管格构柱，四根6m长的钢管高度上每隔2m用扣件与短钢管做一道箍。宿舍与办公室人行通道搭设净高为2m，宽为1.8m。采用单立杆。其余人行通道防护棚搭设总高度为6m，宽度根据实际道路，其余临时设施的防护棚高度为其建筑高度再加2m，但为了美观，多数做到搭设高度一致；钢筋加工区和砂浆搅拌机也必须搭设防护棚，并做好防护通道，主楼也必须搭设防护通道。总共搭设面积约2000㎡。搭设范围及布置具体详见“防护棚搭设平面图”。四、防护棚的搭设4.1材料及规格4.1.1根据jgj59-99《建筑施工安全检查标准》以及jgj130-2001《建筑施工扣件式钢管脚手架安全技术规范》的要求，本工程防护棚采用符合现行国家标准《碳素结构钢》（gb/t700）中q235-a级钢规定的钢管，钢管型号为Ф48*3.5㎜。连接件采用符合现行国家标准《钢管脚手架扣件》（gb15831）规定的扣件；4.1.2钢管、扣件均附有产品质量合格证；4.1.3防护棚采用由毛竹制成的竹笆板；2德宏宾馆工程防护棚搭设施工组织设计4.2防护棚基础4.2.1防护棚基础利用现场内临时施工道路，砼较厚，立杆直接置于砼路面上。4.2.2防护棚基础四周设有排水措施，利用主楼四周的排水沟和临设区内的排水沟进行排水。4.3第2页共10页立杆4.3.1相邻立杆的对接扣件不得在同一高度内，错开布置，错开的距离不得小于500mm。各接头中心至主节点的距离不得大于步距的1/3。4.3.2开始搭立杆时，应每隔6～9m设置一根临时抛撑，在搭设完该处的立杆、向水平杆、横向水平杆后，可根据情况拆除。4.3.3立杆顶端宜高出防护棚顶层，必要时可采用搭接接长立杆，以便在防护棚周边沿马路或作业区一侧，竖向按放防坠物回弹立笆。该立笆绑扎固定在二根横杆上。4.3.4立杆应准确地放在定位线上。步距、纵距等应按立面图布置。4.4纵向水平杆4.4.1纵向水平杆设置在立杆内侧，其长度不宜小于2跨。间距为2.5m。4.4.2纵向水平杆接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不得在同步或在同跨内，不同步或不同跨两个相邻接头在水平面错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜3德宏宾馆工程防护棚搭设施工组织设计大于纵距的1/3。4.4.3纵向水平杆应贯通交圈，用直角扣件与内外角部立杆固定。4.5横向水平杆4.5.1主节点处必须设置一根横向水平杆，用直角扣件，且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。4.5.2根据防护隔离板材的需要等间距设置。最大间距不应大于纵距的1/2。4.5.3横向水平杆为桁架结构时，在...
