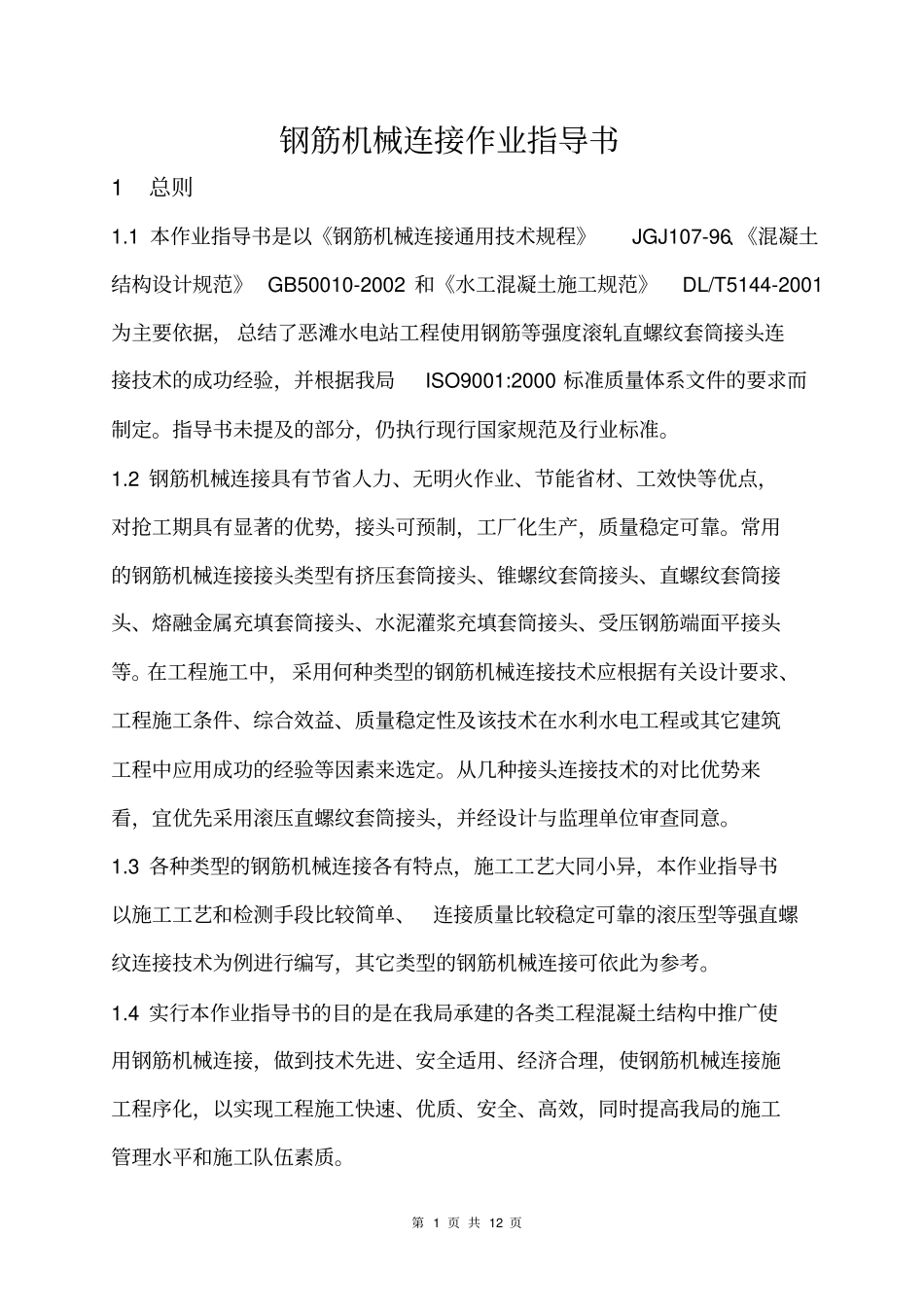

第1页共12页钢筋机械连接作业指导书1总则1.1本作业指导书是以《钢筋机械连接通用技术规程》JGJ107-96、《混凝土结构设计规范》GB50010-2002和《水工混凝土施工规范》DL/T5144-2001为主要依据，总结了恶滩水电站工程使用钢筋等强度滚轧直螺纹套筒接头连接技术的成功经验，并根据我局ISO9001:2000标准质量体系文件的要求而制定。指导书未提及的部分，仍执行现行国家规范及行业标准。1.2钢筋机械连接具有节省人力、无明火作业、节能省材、工效快等优点，对抢工期具有显著的优势，接头可预制，工厂化生产，质量稳定可靠。常用的钢筋机械连接接头类型有挤压套筒接头、锥螺纹套筒接头、直螺纹套筒接头、熔融金属充填套筒接头、水泥灌浆充填套筒接头、受压钢筋端面平接头等。在工程施工中，采用何种类型的钢筋机械连接技术应根据有关设计要求、工程施工条件、综合效益、质量稳定性及该技术在水利水电工程或其它建筑工程中应用成功的经验等因素来选定。从几种接头连接技术的对比优势来看，宜优先采用滚压直螺纹套筒接头，并经设计与监理单位审查同意。1.3各种类型的钢筋机械连接各有特点，施工工艺大同小异，本作业指导书以施工工艺和检测手段比较简单、连接质量比较稳定可靠的滚压型等强直螺纹连接技术为例进行编写，其它类型的钢筋机械连接可依此为参考。1.4实行本作业指导书的目的是在我局承建的各类工程混凝土结构中推广使用钢筋机械连接，做到技术先进、安全适用、经济合理，使钢筋机械连接施工程序化，以实现工程施工快速、优质、安全、高效，同时提高我局的施工管理水平和施工队伍素质。第2页共12页1.5在施工管理和作业中，凡违反本作业指导书而对工程质量、安全、进度及经济造成不良后果者，应按我局的有关规章制度视其情节和严重程度给予罚款及行政处罚。2钢筋与接头2.1钢筋的采购和管理按我局ISO9001：2000标准质量体系文件《工程物资管理程序》GSG-QP-08执行。2.2用于机械连接的钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499及《钢筋混凝土用余热处理钢筋》GB13014的要求。2.3钢筋机械连接接头有多种性能等级，应根据其应用场合，如建筑物的重要性及抗震要求，接头所处位置（能避开高应力区），不同类型接头造价及工程施工条件等进行合理的选择。在各类工程混凝土结构中受力钢筋机械连接接头性能等级应按A级接头标准控制，非受力钢筋机械连接接头性能等级可按B级接头标准控制，接头性能检验指标应符合《钢筋机械连接通用技术规程》JGJ107-96表3.0.5中的规定。2.4钢筋机械连接接头的型式检验比较复杂和重要，通常是产品定型后进行的系统性能试验，应由国家或省级主管部门认可的专门检测机构进行，并应按《钢筋机械连接通用技术规程》JGJ107-96附录B的格式出具试验报告和评定结论。因此在选择合格供方（生产厂家）时应强调由其提供经国家或省级主管部门认可的专门检测机构签发的接头型式检验试验报告，而且型式检验报告中必须详细记载接头试件基本参数，以便日后对照查证。2.5在审查合格供方（生产厂家）提供的钢筋接头型式检验试验报告时，应注意用于型式检验的钢筋母材的性能除应符合有关标准的规定外，其屈服强第3页共12页度及抗拉强度实测值不宜大于屈服强度和抗拉强度标准值的1.10倍。当大于1.10倍时，对A级接头，接头的单向拉伸强度实测值尚应大于等于0.90倍钢筋实际抗拉强度。接头型式检验试验所使用的钢筋母材的性能应与工程施工中实际使用的钢筋母材的性能一致。2.6在各类工程混凝土结构中钢筋直径为25~36mm的接头连接宜优先采用滚压直螺纹套筒连接，而且受力钢筋机械连接同截面的接头百分率不大于50%，钢筋弯折点与接头端头距离不宜小于200mm。2.7钢筋砼保护层厚度应满足设计要求并符合现行国家标准《混凝土结构设计规范》GB50010-2002。3连接件（套筒）3.1连接件（套筒）的采购和管理执行工程局ISO9001：2000标准质量体系文件《工程物资管理程序》GSG-QP-08，由物供部门负责，严把质量关。钢筋机械连接施工采用的连接件（套筒）应满足已选定接头的性能等级，产品材质及加工质量符合《钢筋机械连接通用技术规程》JGJ107-96的要求。3.2运抵工地的连接件（套...
