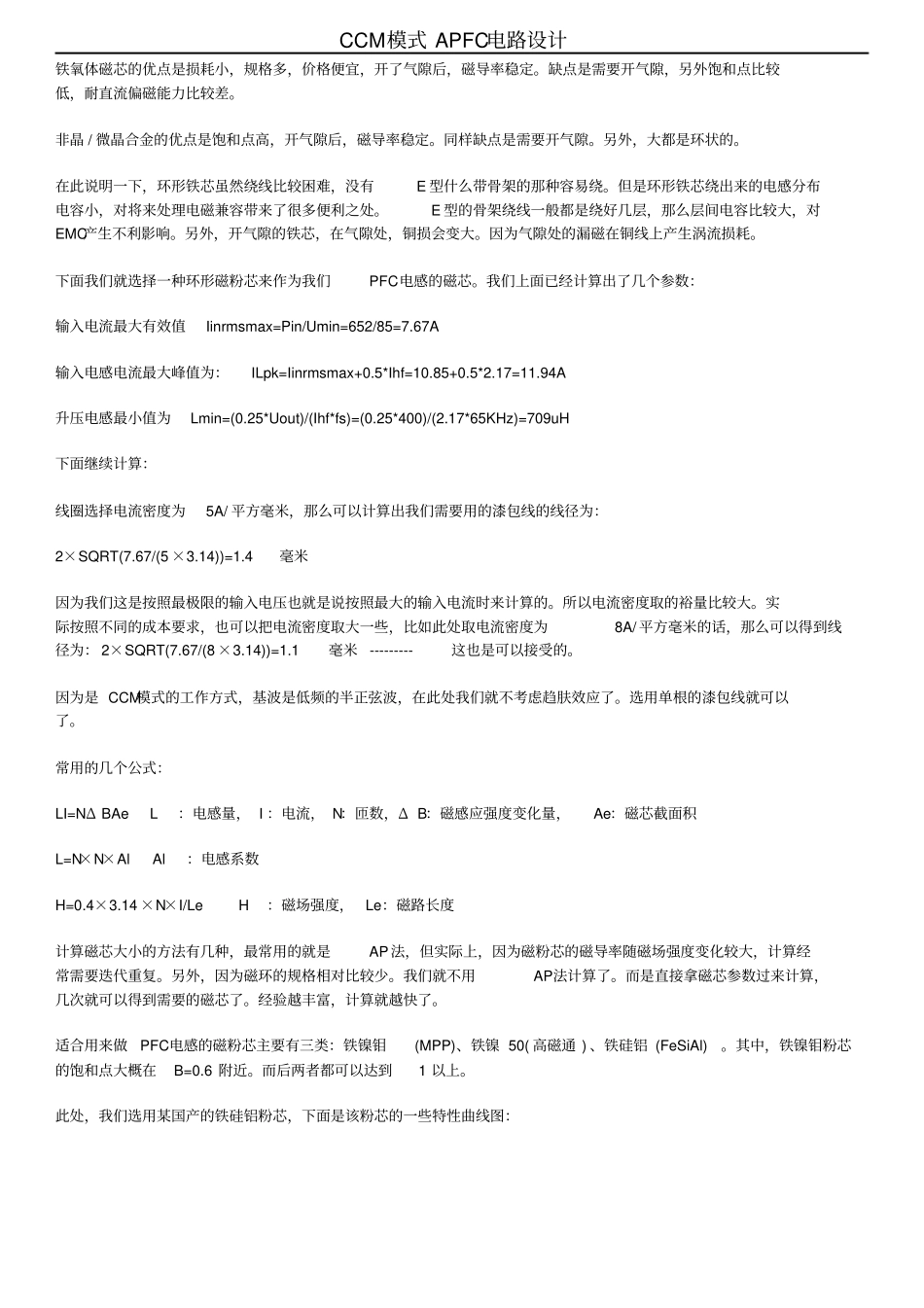

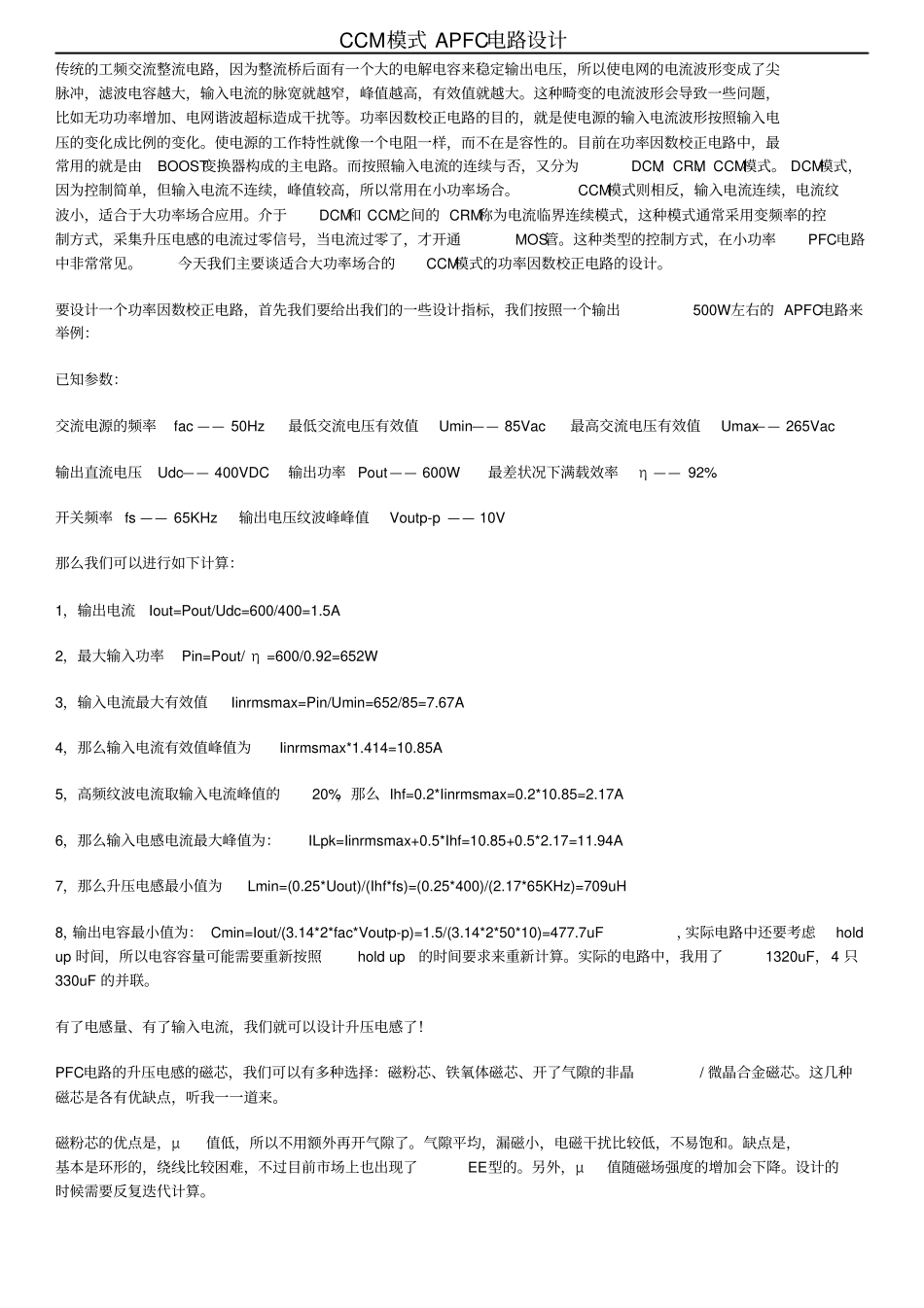

CCM模式APFC电路设计传统的工频交流整流电路，因为整流桥后面有一个大的电解电容来稳定输出电压，所以使电网的电流波形变成了尖脉冲，滤波电容越大，输入电流的脉宽就越窄，峰值越高，有效值就越大。这种畸变的电流波形会导致一些问题，比如无功功率增加、电网谐波超标造成干扰等。功率因数校正电路的目的，就是使电源的输入电流波形按照输入电压的变化成比例的变化。使电源的工作特性就像一个电阻一样，而不在是容性的。目前在功率因数校正电路中，最常用的就是由BOOST变换器构成的主电路。而按照输入电流的连续与否，又分为DCM、CRM、CCM模式。DCM模式，因为控制简单，但输入电流不连续，峰值较高，所以常用在小功率场合。CCM模式则相反，输入电流连续，电流纹波小，适合于大功率场合应用。介于DCM和CCM之间的CRM称为电流临界连续模式，这种模式通常采用变频率的控制方式，采集升压电感的电流过零信号，当电流过零了，才开通MOS管。这种类型的控制方式，在小功率PFC电路中非常常见。今天我们主要谈适合大功率场合的CCM模式的功率因数校正电路的设计。要设计一个功率因数校正电路，首先我们要给出我们的一些设计指标，我们按照一个输出500W左右的APFC电路来举例：已知参数：交流电源的频率fac——50Hz最低交流电压有效值Umin——85Vac最高交流电压有效值Umax——265Vac输出直流电压Udc——400VDC输出功率Pout——600W最差状况下满载效率η——92%开关频率fs——65KHz输出电压纹波峰峰值Voutp-p——10V那么我们可以进行如下计算：1，输出电流Iout=Pout/Udc=600/400=1.5A2，最大输入功率Pin=Pout/η=600/0.92=652W3，输入电流最大有效值Iinrmsmax=Pin/Umin=652/85=7.67A4，那么输入电流有效值峰值为Iinrmsmax*1.414=10.85A5，高频纹波电流取输入电流峰值的20%，那么Ihf=0.2*Iinrmsmax=0.2*10.85=2.17A6，那么输入电感电流最大峰值为：ILpk=Iinrmsmax+0.5*Ihf=10.85+0.5*2.17=11.94A7，那么升压电感最小值为Lmin=(0.25*Uout)/(Ihf*fs)=(0.25*400)/(2.17*65KHz)=709uH8，输出电容最小值为：Cmin=Iout/(3.14*2*fac*Voutp-p)=1.5/(3.14*2*50*10)=477.7uF，实际电路中还要考虑holdup时间，所以电容容量可能需要重新按照holdup的时间要求来重新计算。实际的电路中，我用了1320uF，4只330uF的并联。有了电感量、有了输入电流，我们就可以设计升压电感了！PFC电路的升压电感的磁芯，我们可以有多种选择：磁粉芯、铁氧体磁芯、开了气隙的非晶/微晶合金磁芯。这几种磁芯是各有优缺点，听我一一道来。磁粉芯的优点是，μ值低，所以不用额外再开气隙了。气隙平均，漏磁小，电磁干扰比较低，不易饱和。缺点是，基本是环形的，绕线比较困难，不过目前市场上也出现了EE型的。另外，μ值随磁场强度的增加会下降。设计的时候需要反复迭代计算。CCM模式APFC电路设计铁氧体磁芯的优点是损耗小，规格多，价格便宜，开了气隙后，磁导率稳定。缺点是需要开气隙，另外饱和点比较低，耐直流偏磁能力比较差。非晶/微晶合金的优点是饱和点高，开气隙后，磁导率稳定。同样缺点是需要开气隙。另外，大都是环状的。在此说明一下，环形铁芯虽然绕线比较困难，没有E型什么带骨架的那种容易绕。但是环形铁芯绕出来的电感分布电容小，对将来处理电磁兼容带来了很多便利之处。E型的骨架绕线一般都是绕好几层，那么层间电容比较大，对EMC产生不利影响。另外，开气隙的铁芯，在气隙处，铜损会变大。因为气隙处的漏磁在铜线上产生涡流损耗。下面我们就选择一种环形磁粉芯来作为我们PFC电感的磁芯。我们上面已经计算出了几个参数：输入电流最大有效值Iinrmsmax=Pin/Umin=652/85=7.67A输入电感电流最大峰值为：ILpk=Iinrmsmax+0.5*Ihf=10.85+0.5*2.17=11.94A升压电感最小值为Lmin=(0.25*Uout)/(Ihf*fs)=(0.25*400)/(2.17*65KHz)=709uH下面继续计算：线圈选择电流密度为5A/平方毫米，那么可以计算出我们需要用的漆包线的线径为：2×SQRT(7.67/(5×3.14))=1.4毫米因为我们这是按照最极限的输入电压也就是说按照最大的输入电流时来计算的。所以电流密度取的裕量比较大。实际按照不同的成本要求，也可以把电流密度取大一些，比如...
