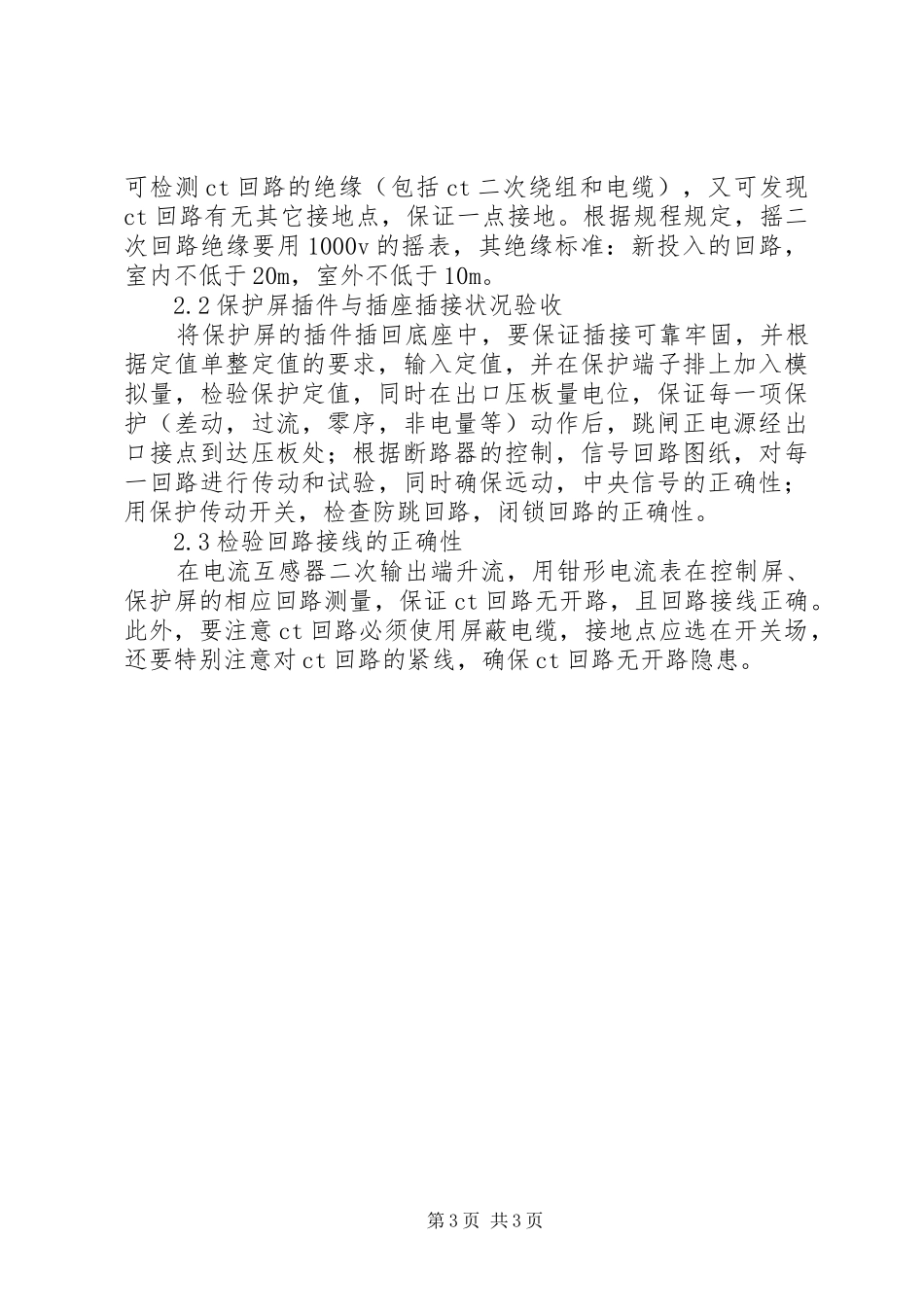

线路及变电站设备投运实施方案_第1页
1/3
线路及变电站设备投运实施方案_第2页
2/3
线路及变电站设备投运实施方案_第3页
3/3
线路及变电站设备投运方案新投运变电站二次设备验收要求(针对微机保护)变电站,微机,设备,投运,验收随着微机保护的广泛运用,具有综合自动化功能的变电站设计已成为今后发展的方向。微机型保护具有可靠性高,维护量小,定检方便,且具有高度的自检功能等优点。但由于微机保护装置的核心是由各种芯片及电阻、电容等元器件组成的弱电回路,极易受到外界谐波、雷电流等因素的影响,因此,其抗干扰性能则显得尤为重要。近年来,由于微机受到外界强干扰而出现程序出格、装置死机,甚至误动等现象时有发生,严重影响电网的安全稳定运行。因此,微机保护的抗干扰性能,已成为评价该装置能否可靠运行的重要条件。1变电站二次设备验收1.1微机保护屏的验收根据《电力系统继电保护及安全自动装置反事故措施要点》(下简称《反措要点》)的要求,珠海局新投运的变电站在施工设计中的通常做法是:在电缆层用截面大于100mm2的铜排做一环形接地铜网,将所有控制屏、保护屏的接地铜排用4mm2的导线与此接地铜网连接,再将此铜网一点接地。在验收时要注意。接地铜网要有一个牢固、可靠的接地点,最好选在电缆层,在其地网的引出处连接,以保证接地铜网的接地电阻最小。1.2电压互感器(pt)二次回路的验收根据《反措要点》规定,将电压互感器二次的4根开关场引入线和三次的2根开关场引入线分开,避免yma、ymb、ymc三条带交流电压的引入线在yml引入线中产生感应电压而影响yml的数值。而n600的接地问题,以前的一贯设计均在开关场接地。在验收工作中,要严格按《反措要点》的要求执行,重点查验电压互感器二次的4根开关场引入线和互感器三次的2根开关场引入线是否分别用2根电缆引到控制室,再将二次和三次绕组的n600并联后,在控制室一点接地;同时,要保证在开第1页共3页关场无接地点,严禁2点接地。1.3交直流回路验收在历次验收工作中,都发现施工中存在交、直流回路共用1条电缆的问题,违反了《反措要点》中的规定:“严禁交、直流回路共用一条电缆”。这是因为交、直流系统都是独立系统,直流回路是绝缘系统,而交流系统是接地系统。若共用1条电缆,两者之间一旦发生短路就会造成直流接地,同时影响交、直流2个系统。平时也容易互相干扰,还有可能降低直流回路的绝缘电阻。在验收工作中,对这一问题一定要严格把关。根据以往的经验,从主变保护屏到主变本体端子箱的电缆,最容易出现此问题,因为在交流控制回路中,主变有载调压控制回路和风冷控制回路里,开关过载闭锁调压接点和过负荷启动风冷接点由保护屏引出,极易和其它直流回路共用1条电缆。因此,在验收中,要重点抽查,既要审核设计图纸,又要在现场检查核对。确保交、直流回路电缆分开铺设。1.4直流熔断器与相关回路配置的验收《反措要点》规定,“信号回路由专用熔断器供电,不得与其它回路混用”;“每一断路器的操作回路应分别由专用的直流熔断器供电,而保护装置的直流回路由另一组直流熔断器供电”。在验收中,可采用分别拉开每一断路器的控制、信号回路及保护装置的熔断器的方法,然后根据图纸,在熔断器之后的回路中量电位,确保无寄生回路或与另一断路器的控制、信号回路及保护回路有电的联系。2保护装置的验收程序保护装置的验收一般按以下程序进行。2.1绝缘阻值验收摇测绝缘的项目有:电流回路对地;控制、信号及保护回路对地等。摇测时要注意:先取下控制、信号及保护回路的熔断器,静态保护要将保护屏上所有插件拔出(可保留电源插件和vfc模数转换插件),严禁带保护插件摇绝缘;摇电流回路的绝缘时,要解开ct回路在开关端子箱的接地点,这一方法既第2页共3页可检测ct回路的绝缘(包括ct二次绕组和电缆),又可发现ct回路有无其它接地点,保证一点接地。根据规程规定,摇二次回路绝缘要用1000v的摇表,其绝缘标准:新投入的回路,室内不低于20m,室外不低于10m。2.2保护屏插件与插座插接状况验收将保护屏的插件插回底座中,要保证插接可靠牢固,并根据定值单整定值的要求,输入定值,并在保护端子排上加入模拟量,检验保护定值,同时在出口压板量电位,保证每一项保护(差动,过流,零序,非电量等)动作后,跳闸正电源经...
