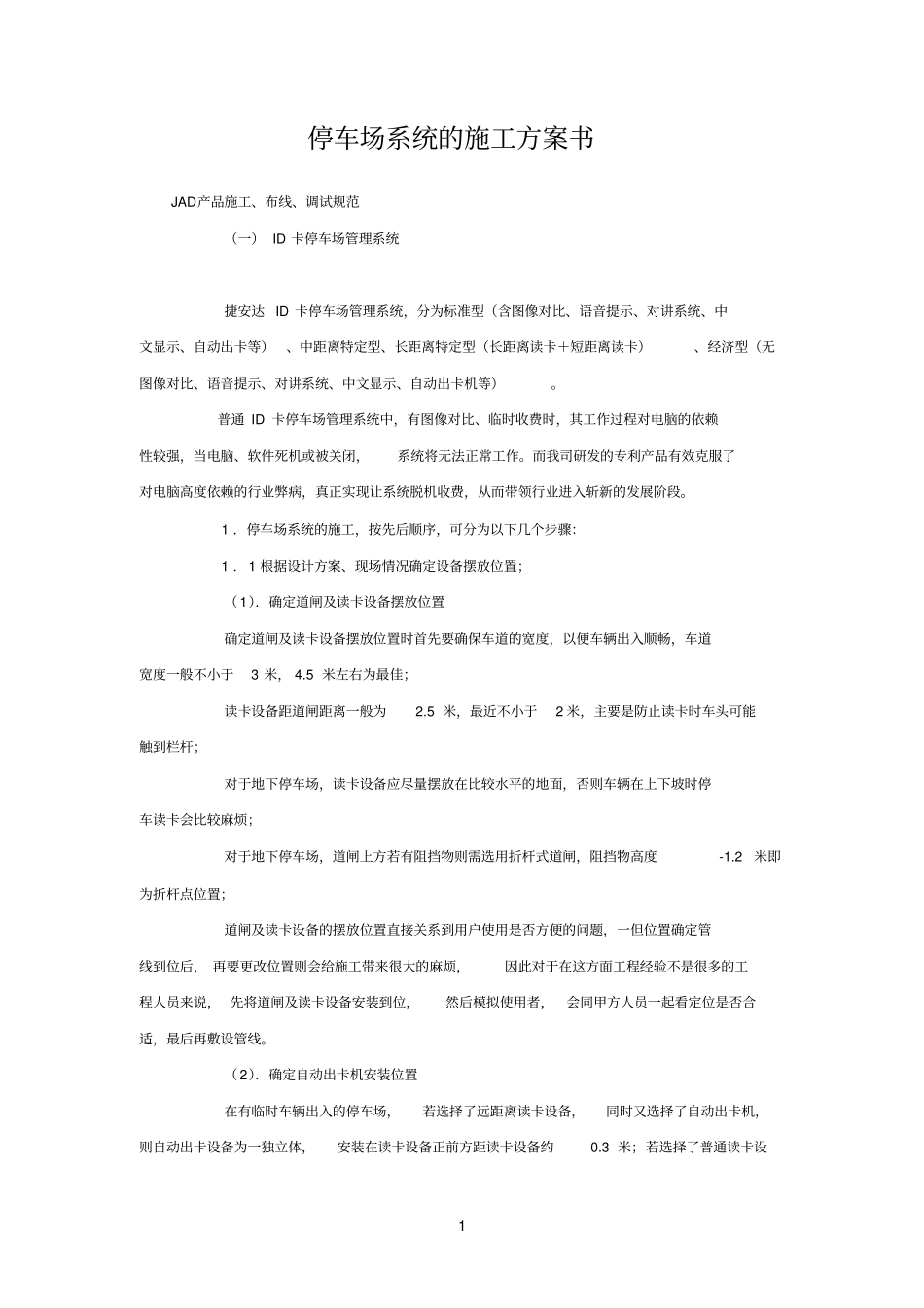

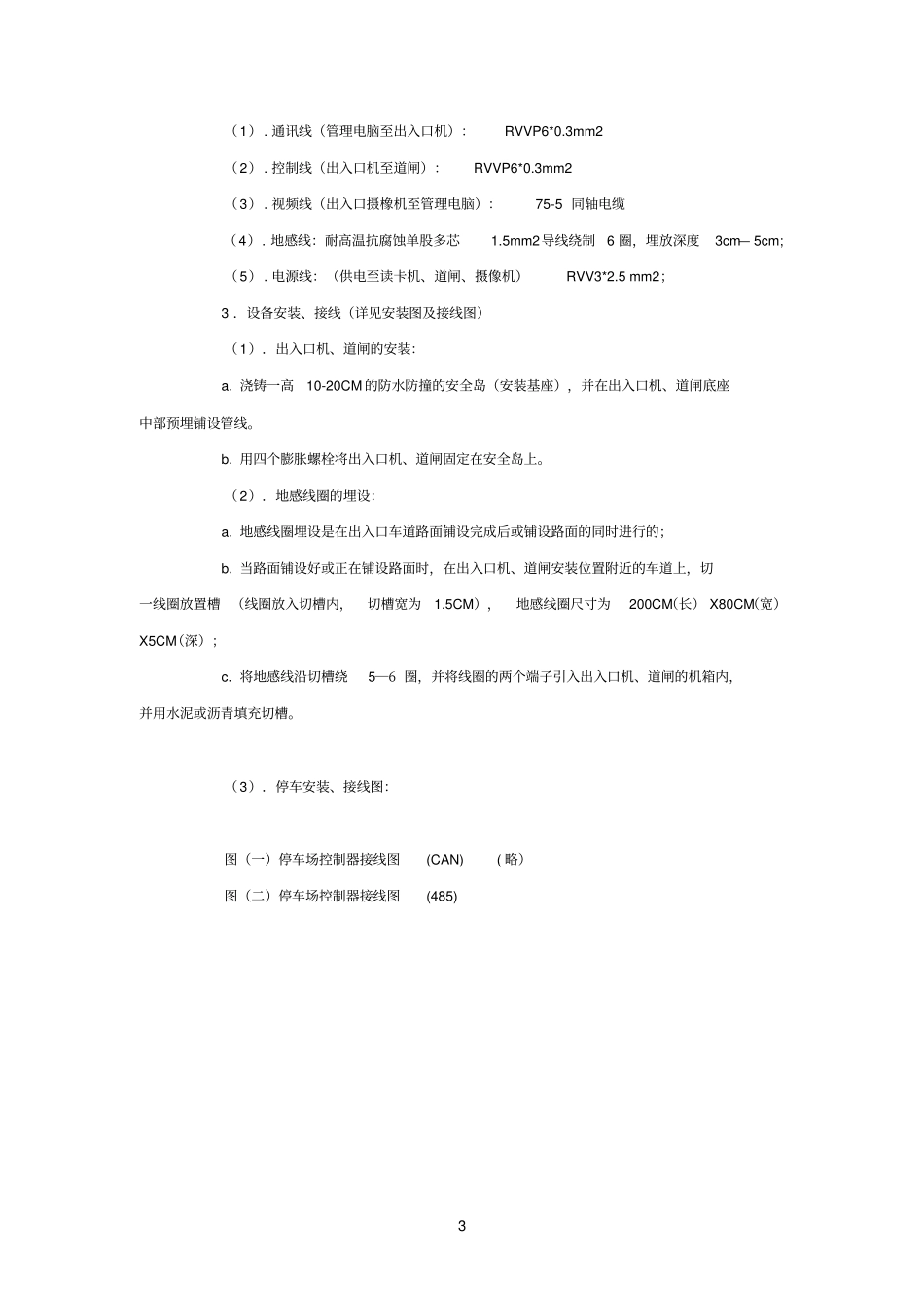

1停车场系统的施工方案书JAD产品施工、布线、调试规范（一）ID卡停车场管理系统捷安达ID卡停车场管理系统，分为标准型（含图像对比、语音提示、对讲系统、中文显示、自动出卡等）、中距离特定型、长距离特定型（长距离读卡＋短距离读卡）、经济型（无图像对比、语音提示、对讲系统、中文显示、自动出卡机等）。普通ID卡停车场管理系统中，有图像对比、临时收费时，其工作过程对电脑的依赖性较强，当电脑、软件死机或被关闭，系统将无法正常工作。而我司研发的专利产品有效克服了对电脑高度依赖的行业弊病，真正实现让系统脱机收费，从而带领行业进入斩新的发展阶段。1．停车场系统的施工，按先后顺序，可分为以下几个步骤：1．1根据设计方案、现场情况确定设备摆放位置；（1）．确定道闸及读卡设备摆放位置确定道闸及读卡设备摆放位置时首先要确保车道的宽度，以便车辆出入顺畅，车道宽度一般不小于3米，4.5米左右为最佳；读卡设备距道闸距离一般为2.5米，最近不小于2米，主要是防止读卡时车头可能触到栏杆；对于地下停车场，读卡设备应尽量摆放在比较水平的地面，否则车辆在上下坡时停车读卡会比较麻烦；对于地下停车场，道闸上方若有阻挡物则需选用折杆式道闸，阻挡物高度-1.2米即为折杆点位置；道闸及读卡设备的摆放位置直接关系到用户使用是否方便的问题，一但位置确定管线到位后，再要更改位置则会给施工带来很大的麻烦，因此对于在这方面工程经验不是很多的工程人员来说，先将道闸及读卡设备安装到位，然后模拟使用者，会同甲方人员一起看定位是否合适，最后再敷设管线。（2）．确定自动出卡机安装位置在有临时车辆出入的停车场，若选择了远距离读卡设备，同时又选择了自动出卡机，则自动出卡设备为一独立体，安装在读卡设备正前方距读卡设备约0.3米；若选择了普通读卡设2备，同时又选择了自动出卡机，则自动出卡机同读卡机安装在同一设备内，现场施工不必考虑这一步骤；确定摄像机安装位置（若没有选择图像对比功能，则不需考虑此项）进出口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置，一般选择自动光圈镜头，安装高度一般为2-2.5米；（3）．确定岗厅的位置对于没有临时车辆的停车场岗厅的位置视场地而定，或者根本就不设岗厅；对于有临时车辆的停车场岗厅一般安放在出口，以方便收费；岗厅内由于要安放控制主机及其它一些设备，同时又是值班人员的工作场所，所以对岗厅面积有一定要求，最好不小于4平方米；（4）．确定控制主机的位置控制主机是整个停车场系统的核心控制单元，若停车场出入口附近设有岗厅，则安放在岗厅内；若没有岗厅则安放在中控室；但控制主机同出入口读卡设备的距离一般不超过200米。停车场系统设计参数：a.读卡机（中心距离）与道闸（中心距离）>2.5M；b.管理电脑(一般放置在停车场管理岗亭内)至读卡机的距离<100M；c.摄像机安装高度：2—2.5M;d.地感线圈尺寸：2M(长)X0.8M（宽）；e.收费管理岗亭最小面积：4平方米（2M*2M）；f.进出车道宽度：>3M；g.设备安装基座尺寸：0.4M(长)*0.4M（宽）；2．管线敷设管线敷设相对比较简单，在管线敷设之前，对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况；信号线和电源线要分别穿管，对电源线而言，不同电压等级、不同电流等级的线也不可穿同一条管。地感线圈的埋设：地感线圈的埋设一般跟管线敷设同时进行，具体方法参阅相关图纸。停车场系统所有线材型号：3（1）.通讯线（管理电脑至出入口机）：RVVP6*0.3mm2（2）.控制线（出入口机至道闸）：RVVP6*0.3mm2（3）.视频线（出入口摄橡机至管理电脑）：75-5同轴电缆（4）.地感线：耐高温抗腐蚀单股多芯1.5mm2导线绕制6圈，埋放深度3cm—5cm;（5）.电源线：（供电至读卡机、道闸、摄像机）RVV3*2.5mm2；3．设备安装、接线（详见安装图及接线图）（1）．出入口机、道闸的安装：a.浇铸一高10-20CM的防水防撞的安全岛（安装基座），并在出入口机、道闸底座中部预埋铺设管线。b.用四个膨胀螺栓将出入口机、道闸固定在安全岛上。（2）．地感线圈的埋设：a.地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的；b.当路面...
