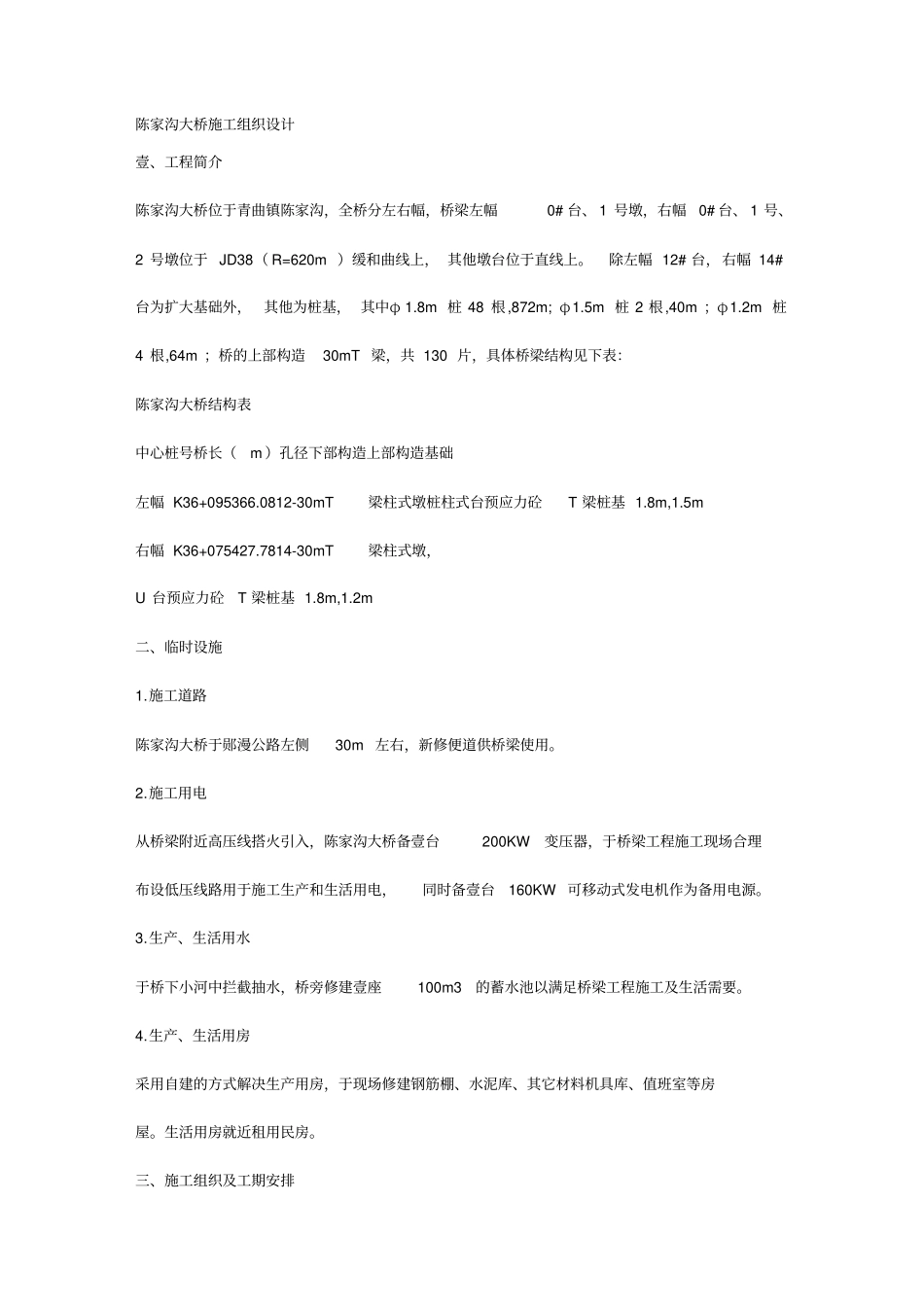

（建筑工程管理）大桥施工组织设计陈家沟大桥施工组织设计壹、工程简介陈家沟大桥位于青曲镇陈家沟，全桥分左右幅，桥梁左幅0#台、1号墩，右幅0#台、1号、2号墩位于JD38（R=620m）缓和曲线上，其他墩台位于直线上。除左幅12#台，右幅14#台为扩大基础外，其他为桩基，其中φ1.8m桩48根,872m;φ1.5m桩2根,40m；φ1.2m桩4根,64m；桥的上部构造30mT梁，共130片，具体桥梁结构见下表：陈家沟大桥结构表中心桩号桥长（m）孔径下部构造上部构造基础左幅K36+095366.0812-30mT梁柱式墩桩柱式台预应力砼T梁桩基1.8m,1.5m右幅K36+075427.7814-30mT梁柱式墩，U台预应力砼T梁桩基1.8m,1.2m二、临时设施1.施工道路陈家沟大桥于郧漫公路左侧30m左右，新修便道供桥梁使用。2.施工用电从桥梁附近高压线搭火引入，陈家沟大桥备壹台200KW变压器，于桥梁工程施工现场合理布设低压线路用于施工生产和生活用电，同时备壹台160KW可移动式发电机作为备用电源。3.生产、生活用水于桥下小河中拦截抽水，桥旁修建壹座100m3的蓄水池以满足桥梁工程施工及生活需要。4.生产、生活用房采用自建的方式解决生产用房，于现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房。三、施工组织及工期安排陈家沟大桥计划安排3个专业桥梁工程队，1个队负责预制厂施工，1个队负责架梁施工，其余1个队负责桥梁桩基、墩台、桥面系施工。该工程计划于2004年12月15日开工，2005年11月30日全部完成。劳动力组织见附表3.1桥梁施工进度计划见附表3.2四、主要施工机具设备主要施工机具设备见附表4.1五、施工方案及施工方法1、总体施工方案（1）桩基根据地质情况和桩基深度，保留采用小型松动爆破配合人工挖孔方案。（2）明挖扩大基础土质基坑采用挖掘机配合人工开挖，石质基坑采用小型松动爆破配合挖掘机开挖，排水整平基底后，安装钢筋，支立侧模，浇筑砼。（3）中低墩柱采用定型钢模壹次浇筑成型，墩身系梁和墩帽采用抱箍承重支架现浇施工；桥台采用大平面钢模现浇施工。（4）T梁于桥头预制场预制，采用自行拼装双导梁架桥机架设，结构连续T梁，于连续接头施工完毕后，拆除临时支座实现体系转换。（5）桥梁砼集中拌和，砼罐车运到工地后，用输送泵输送。2、施工方法（壹）基础施工（1）扩大基础施工土质基坑用挖掘机配合人工开挖，坑壁坡度根据地质情况确定，开挖过程中，须加强排水，开挖至距基底20cm时，由人工清理至设计标高。石质基坑采用挖掘机开挖，无法松动时，采用小型松动爆破配合开挖，挖至设计标高后，凿出新鲜岩面，用砂浆找平。开挖完成后，各项指标符合要求即可进行基础砼施工，如承载力达不到设计要求，应按监理工程师批复方案处理。基础钢筋运到现场绑扎，且预埋墩台身联接钢筋。基础模板采用定型平面钢模，利用基坑壁对称支撑和对拉螺杆加固。砼由拌和站供应，砼罐车运送，输送泵输送入模，水平分层浇筑。附图5.2：桥梁扩大基础施工工艺框图。（2）桩基施工①桩基成孔浅桩采用小型松动爆破配合人工挖孔，测量放样确定各桩基孔位后，按桩径做好孔口护围，且设置手摇绞车排渣。于开挖过程中，采用15cm厚C15砼护壁，每层护壁高度不得超过1.0m，地质变化段埋设连接钢筋增加护壁的整体性。岩层开挖采用爆破作业，炮眼布置根据岩层硬度和倾向而定，先试爆，确定间距及用药量，防止成孔过大或孔壁破坏。当桩底进入倾斜岩层时,桩底应凿成水平状。孔内经爆破后，应先通风排烟，经检查无毒气后，施工人员方可下井继续作业。孔内有水时应做好排水工作，刚浇筑的护壁砼不得被水浸泡。挖孔时，应注意施工安全。挖孔工人必须配有安全帽、安全绳，必要时应搭设掩体。提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具，应经常检查。井口围护应高出地面200㎜-300㎜，防止土、石、杂物落入孔内伤人。挖孔工作暂停时，孔口必须罩盖且派专人守护。如孔内的二氧化碳含量超过0.3%,或孔深超过10m时,应采用机械通风。②孔底清渣挖孔桩爆破终了时，孔底应预留20-30cm，用人工、风镐凿除至设计标高，将松散石渣、淤泥等拢动软土层清理干净，如地质复杂，应用钢钎探明孔底以下地质情况，且报经监理工程师复查认可后方可灌...
