(完整版)弱电系统制图规范和标准VIP免费

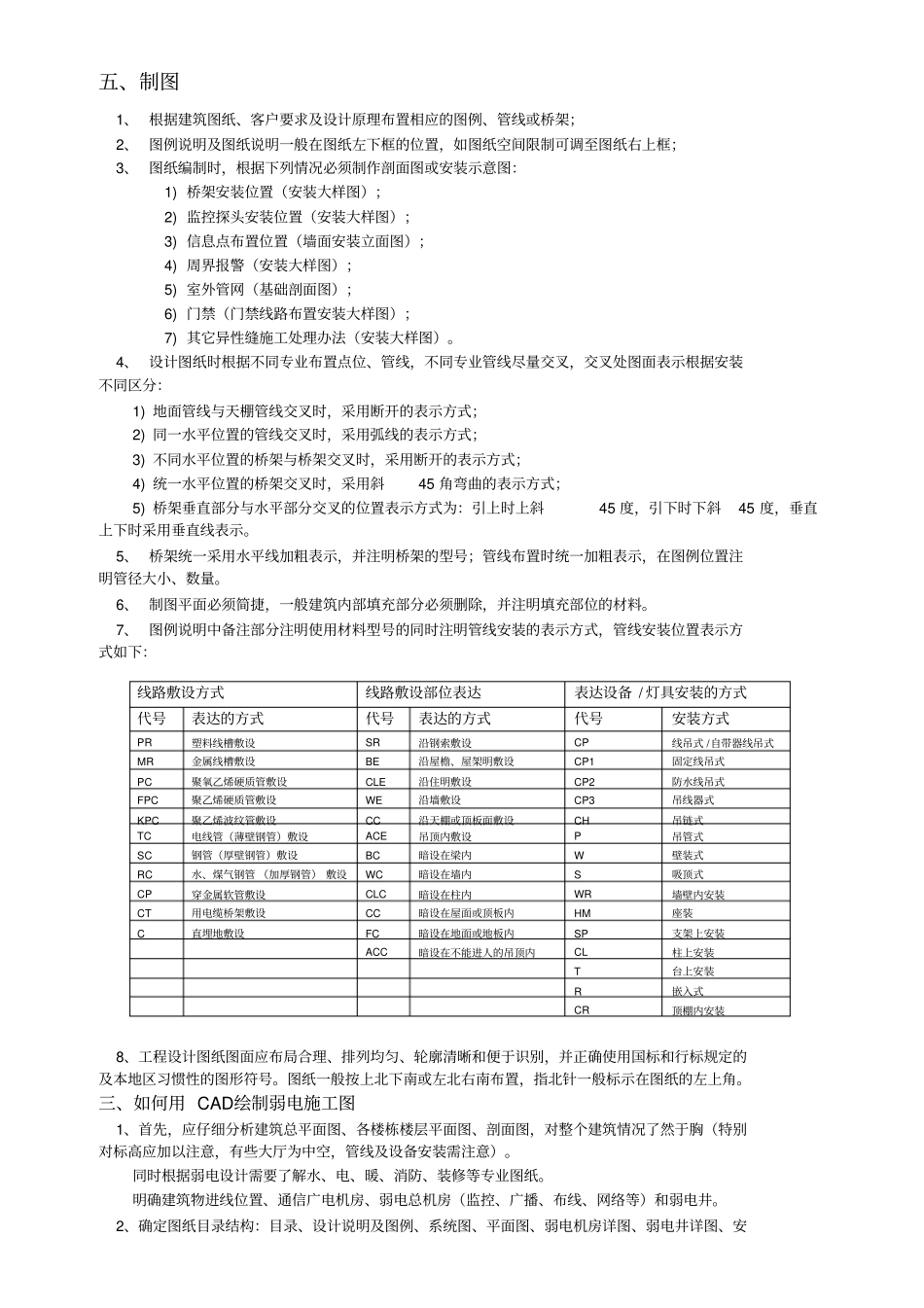

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：建筑面积图纸比例纸型1～200m21:50至1:200A4800～2000m21:300至1:800A2200～800m21:100至1:500A32000～5000m21:500至1:1000A1（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。3、制图比例如下：建筑物或建筑平面、立面1:50、1:100、1:150、1:200、1:300、1:400依次类推剖面、安装图1:10、1:20、1:25、1:30、1:40、1:50依次类推细部放样、节点图1:1、1:2、1:5、1:10、1:15、1:20、1:25依次类推（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。5、图框根据图纸比例或要求，图框缩放以比例大小缩放。工程图纸尺寸表（单位：毫米）图纸型号A0A1A2A3图纸尺寸（长×宽）1189×841841×594594×420420×297图框尺寸（长×宽）1154×821806×574559×400390×287装订线边宽25252525非装订边宽1010105（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：专业颜色选择颜色色号线形笔号（b）综合布线红色1号0.18背景音乐品红6号0.15监控报警绿色3号0.20有线电视黄色2号0.12楼宇监控青色4号0.14强电配线蓝色5号0.16建筑框架白色/灰白7号/9号0.25/0.12建筑标注灰色8号0.10内部布置/外景250号/11号0.05（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：图纸设计线型图线名称图线型式一般用途实线_________基本线条：图纸主要内容用线，可见轮廓线、可见导线虚线_____辅助线条：屏蔽线、机械连接线、不可见轮廓线、不可见导线、计划扩展内容用线点划线_._._.图框线：表示分界线、结构图框线、功能图框线、分级图框线双点划线_.._.._辅助图框线：表示更多的功能组合或从某图框中区分不属于它的功能部件（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：比例A4A3A2A11:100时100b160b220b280b1:200时160b220b280b340b1:300时依次类推（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。按此原则标注的尺寸可不加注单位的文字符号。尺寸数值应顺着尺寸线方向写并符合视图方向，数值的...
