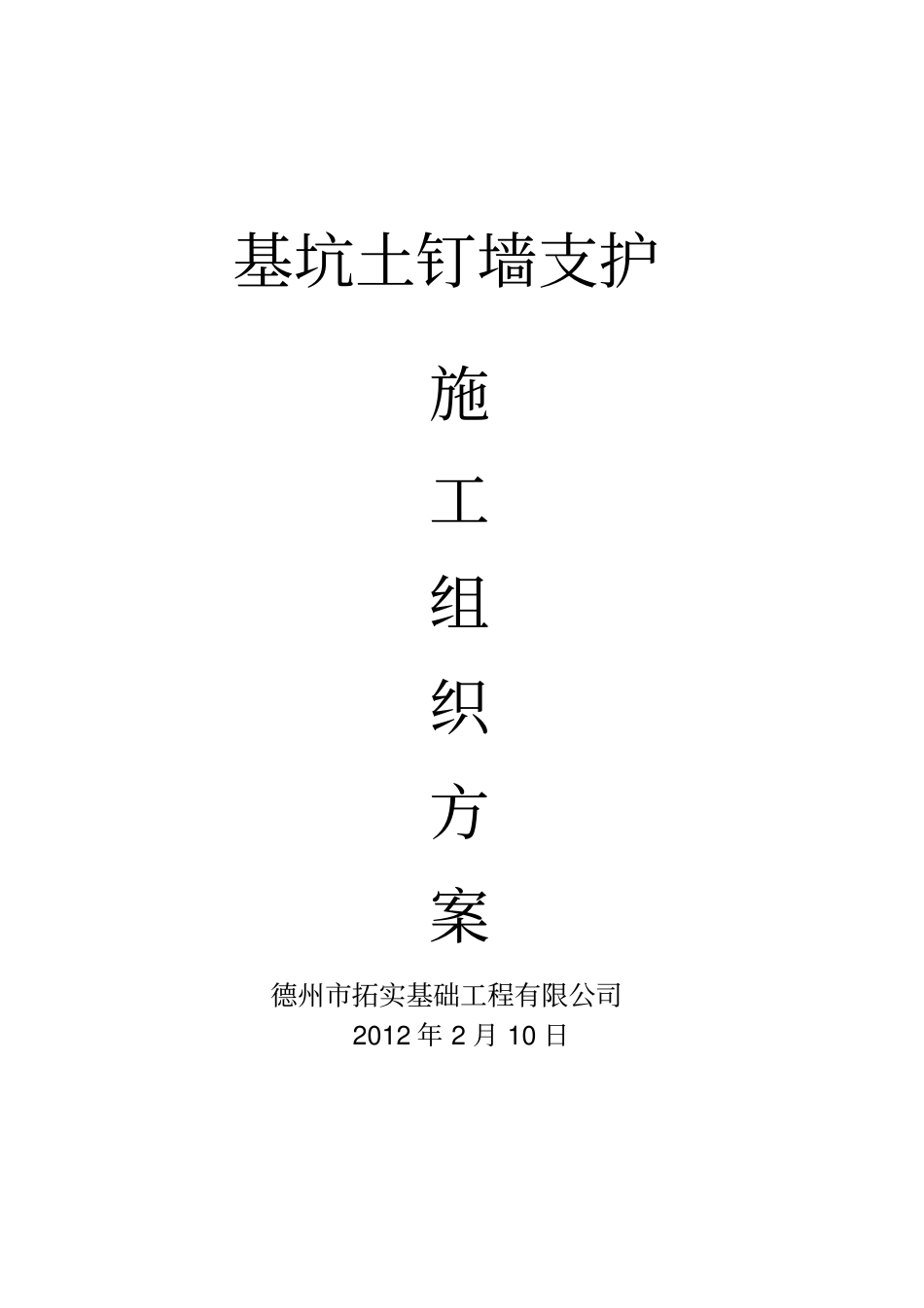

基坑土钉墙支护施工组织方案德州市拓实基础工程有限公司2012年2月10日--1目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、工程地质情况及水文条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1四，设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1五、施工组织方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2六、施工要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5七、工程质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5八、施工工期⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6九、监测及应急措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6十、安全、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7附件基坑支护设计施工图--2一、工程概况拟建宁津御景嘉园工程位于宁津津泉路东侧，福宁大街北侧。该工程地下一层车库。基坑东侧距离居民5层楼13.8m；西侧8m为津泉路人行道；南侧紧邻福宁大街；北侧3.7m为小区道路。基坑开挖深度约为7.7m。基坑北侧、西侧放坡开挖，放坡比例1:0.26，并施工土钉墙挂网喷浆支护。其他地段放坡开挖，可分二级放坡，台宽1.7m，总放坡比例1:1，坡面挂网喷浆护坡。二、编制依据1.《岩土工程勘察报告》及岩土工程勘察规范（GB50021-2001）；2.《工程平面布置图》及设计文件；3.《建筑边坡工程技术规范》（GB50330-2002）；4.《建筑地基基础设计规范》GB50007-2002；5.《建筑基坑支护技术规程》JGJ120-99；6.《建筑基坑工程监测技术规范》GB50497-2009；7.《预应力筋用锚具、夹具和连接器应用技术规程》（JGJ85-2002）；8.《锚杆喷射混凝土支护技术规范》GB50086-2001；9.《岩土锚杆(索)技术规程》（CECS22:2005）；10.我公司以往类似工程的施工经验。三、工程地质情况及水文条件根据本工程岩土工程勘察报告该场地地层由粉土、粉质粘土等组成，支护深度范围内场地地层如下：第一层素填土：杂色，以粉土为主，局部含少量建筑垃圾，回填年限20年以上。该层厚度1.1～5.40m；层底相对标高-6.31～-1.88m；层底埋深1.10～5.40m。第二层粉土：黄褐色，中密，湿，具黄色锈斑，低干强度、低韧性，摇震反应中等。该层厚度1.60m，层底相对标高-2.90m；层底埋深1.60m。第三层黏土：棕褐色，软塑～可塑，中等干强度、中等韧性，含锈斑，偶见灰色条纹。该层厚度0.50～3.70m；层底相对标高-6.19～-3.95m；层底埋深0.50～3.70m。第四层粉土：黄褐色，中密～密实，湿，具黄色锈斑，偶见灰色条纹，低干强度、低韧性，摇震反应迅速。该层厚度1.90～4.50m；层底相对标高-9.03～-7.15m；层底埋深4.80～8.90m。第五层粉质黏土：棕褐～灰褐色，软塑～可塑，偶见锈斑，中等干强度，中等韧性。该层厚度4.80～9.60m；层底相对标高-17.72～-12.67m；层底埋深11.40～16.50m。四、设计要求--3（一）土钉做法1、施工前先行人工修整坡面；沿基坑坡面采用机械或人工成孔，成孔直径130mm，倾角控制在15度；2、成孔后置入土钉（土钉主体采用2532钢筋或225钢筋）；316钢筋制作；4、孔内注浆材料采用M20水泥水泥砂浆，灰沙比1:0.3，水灰比0.5；5、注浆时孔口部位设置止浆塞及排气管；616焊接牢固；具体尺寸按设计要求。（二）混凝土面层做法所有坡面均喷C20混凝土，厚度80mm，挂6@200×200钢筋网，无土钉坡面击入长度1.0m16钢筋作固定面网用。坑顶外翻1.5m作C20细石混凝土护顶。（三）所有坡面上设置2排排泄水管，距离基坑底部1.0、3.0m，水平间距3.0m。管身采用PVC材料制作，长度0.5m，沿管身均匀钻孔并铺设砂砾料过滤层。五、施工组织方案（一）作业条件1、在锚杆施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。2、根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。3、施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。4、工程锚杆施工前，宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业，考...
