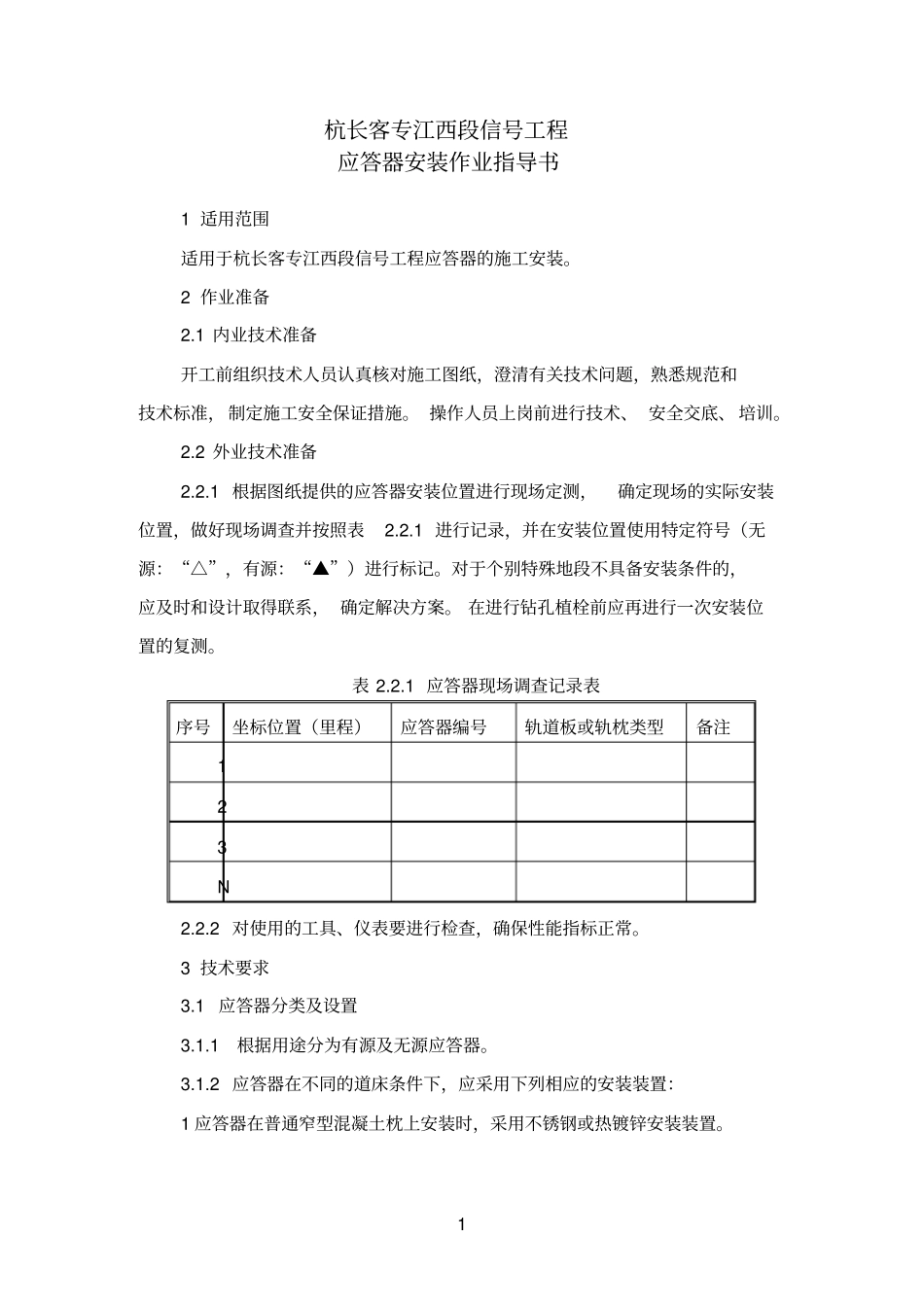

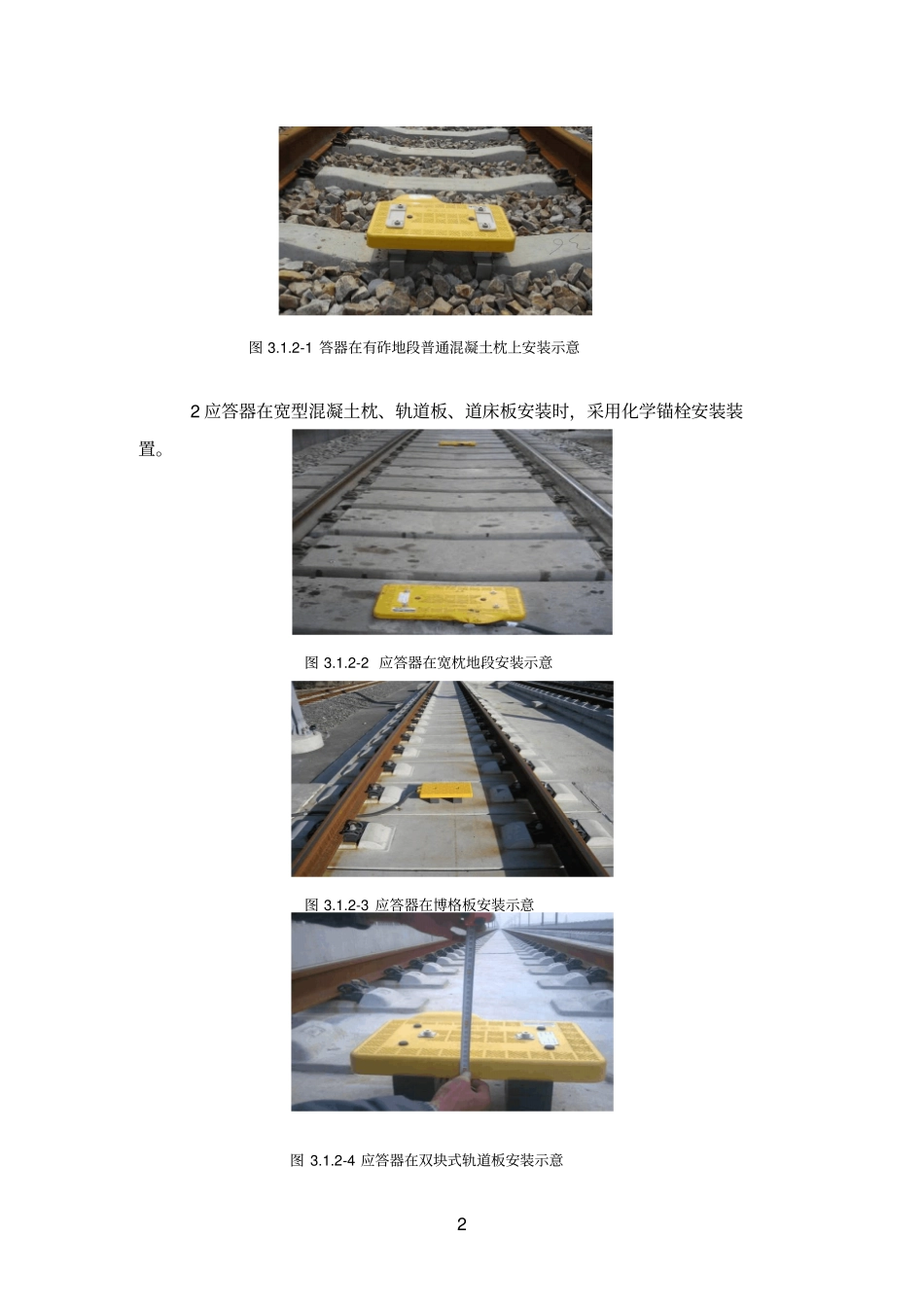

杭长客专江西段信号工程编号：HCKZJX04-ZDS-13应答器安装作业指导书1杭长客专江西段信号工程应答器安装作业指导书1适用范围适用于杭长客专江西段信号工程应答器的施工安装。2作业准备2.1内业技术准备开工前组织技术人员认真核对施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施。操作人员上岗前进行技术、安全交底、培训。2.2外业技术准备2.2.1根据图纸提供的应答器安装位置进行现场定测，确定现场的实际安装位置，做好现场调查并按照表2.2.1进行记录，并在安装位置使用特定符号（无源：“△”，有源：“▲”）进行标记。对于个别特殊地段不具备安装条件的，应及时和设计取得联系，确定解决方案。在进行钻孔植栓前应再进行一次安装位置的复测。表2.2.1应答器现场调查记录表序号坐标位置（里程）应答器编号轨道板或轨枕类型备注123N2.2.2对使用的工具、仪表要进行检查，确保性能指标正常。3技术要求3.1应答器分类及设置3.1.1根据用途分为有源及无源应答器。3.1.2应答器在不同的道床条件下，应采用下列相应的安装装置：1应答器在普通窄型混凝土枕上安装时，采用不锈钢或热镀锌安装装置。22应答器在宽型混凝土枕、轨道板、道床板安装时，采用化学锚栓安装装置。图3.1.2-1答器在有砟地段普通混凝土枕上安装示意图3.1.2-2应答器在宽枕地段安装示意图3.1.2-3应答器在博格板安装示意图3.1.2-4应答器在双块式轨道板安装示意33应答器在框架式轨道板的中空地段安装时，下部增加连接支架安装装置。3.2应答器的设置位置应符合设计要求。应答器尾缆利用套管等进行防护，并且固定在应答器支架或枕木上。3.3应答器安装应稳固，并不得侵入限界。3.4应答器安装时，应以X轴（与钢轨纵向平行的方向）、Y轴（与钢轨纵向垂直的方向）、Z轴（与钢轨平面垂直的方向）调整、定位。3.5一般情况下，应答器周围应确保如表3.4所列的无金属距离。表3.5应答器周围无金属距离序号名称参数1从应答器中心至轨道横向无金属距离（Y轴方向）410mm2从应答器中心沿着钢轨中心的无金属距离（X轴方向）315mm3应答器下面的无金属距离，从应答器的X基准标记测量210mm3.6应答器一般安装在线路中部，安装指标应满足表3.6中的要求。表3.6应答器安装允许的角度偏移量序号名称参数1以X轴旋转（倾斜）±2°2以Y轴旋转（俯仰）±5°3以Z轴旋转（偏转）±10°4高度（应答器X基准标记与钢轨顶部距离）93～150mm5横向安装误差（在Y轴方向）±15mm图3.1.2-5应答器在框式轨道板安装示意44施工程序和工艺流程4.1施工程序施工准备→安装位置确认→植栓或支架安装→应答器安装→安装校核、调整→清理现场→工序结束。4.2工艺流程应答器安装流程如图4.2所示图4.2应答器安装流程探测有无钢筋是调整否安装位置确认用模具标出安装孔位置作业结束调整应答器安装作业准备定位钻孔、植入化学锚栓清理石砟支架安装固定安装状态校核否是清理现场55施工要求5.1有砟轨道应答器安装5.1.1安装要求在安装前首先要确认应答器标签上标明的公里标位置，根据设计部门的工程图纸安装的位置进行核对，确认无误后方可安装。安装时应答器距轨面的高度应以应答器侧面的电气中心十字标记为准。距两钢轨的中心以应答器上表面的电气中心十字标记为准。5.1.2安装步骤1确认应答器的安装方向如下图：应答器尾缆连接处背对列车正向运行方向。图5.1.1应答器安装高度示意717.5±151-钢轨顶面；2-X轴基准标记点；3-应答器垫板。12393～150图5.1.2-1应答器横向安装示意图列车运行方向62清除应答器安装轨枕两侧道碴。3将下横梁自轨枕下穿过。4应答器与安装装置组装（此项工序宜在基地集中完成）。将垫块放置于安装支架上，四个安装孔对齐，将应答器放置在垫块上，上面加装压板、防转垫片、止动垫圈放置垫块及垫圈后用专用工具将内六角螺钉基本拧紧。详见图5.1.2-2应答器安装支架分解图。1、应答器固定螺栓2、止动垫圈3、防转垫片4、压板5、应答器6、垫板7、安装支架8、支架固定螺栓9、横梁图5.1.2-2应答器安装支架分解图123456782974将组装完成的安装装置与底梁连接。5调整应答器位置调整应答器的位置，使其倾斜、俯仰、偏转角度、距轨顶高度、横向安装误差...
