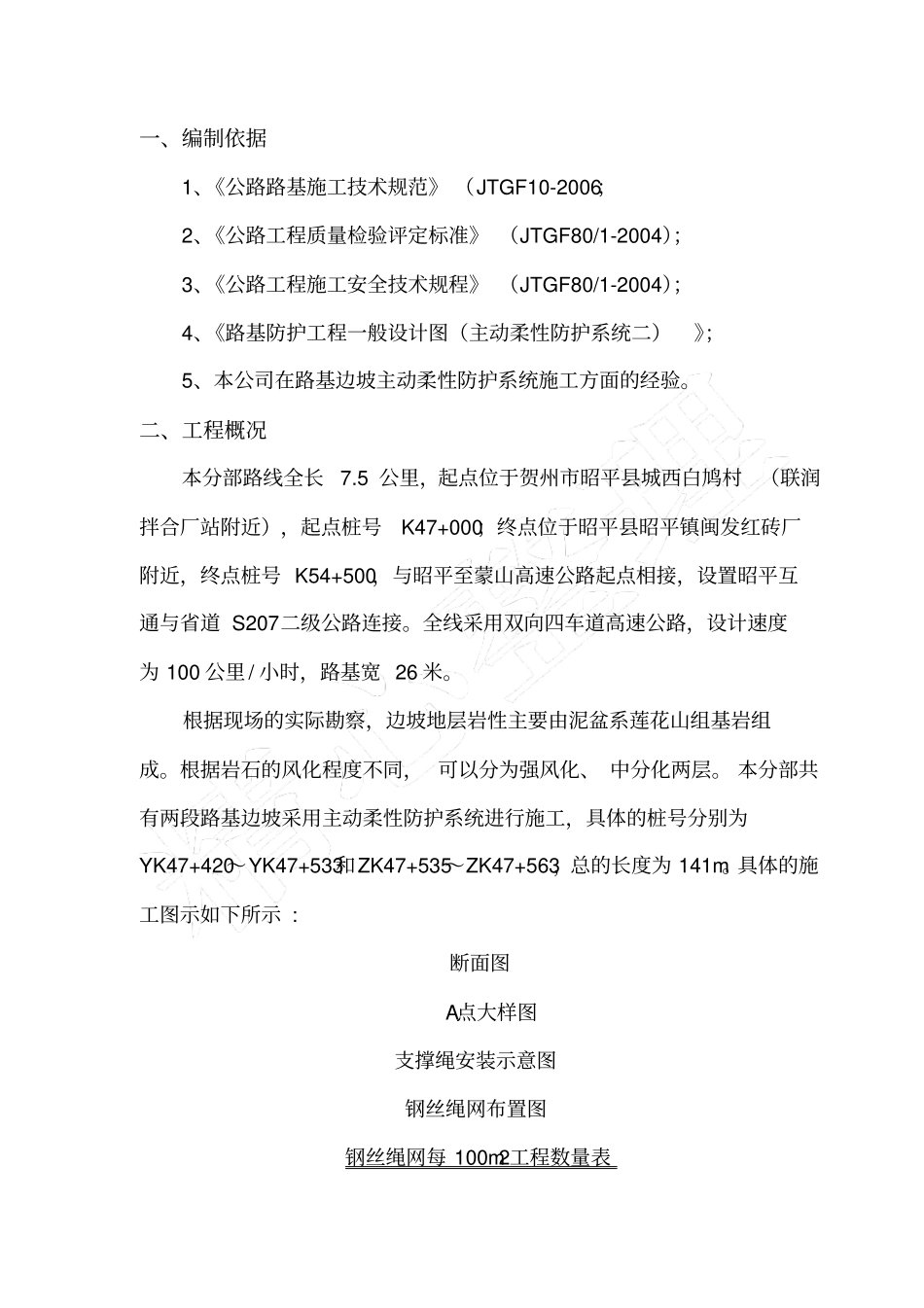

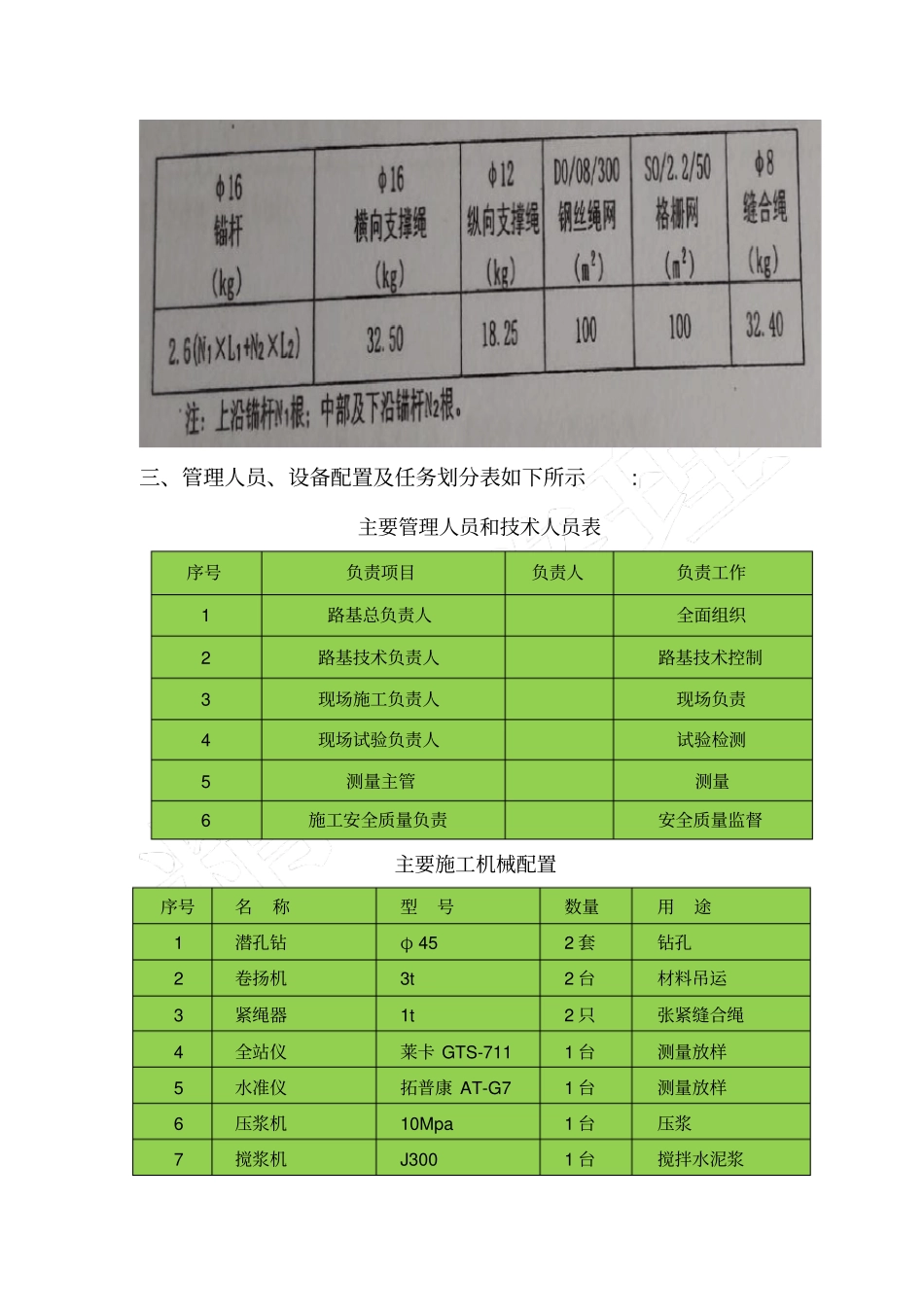

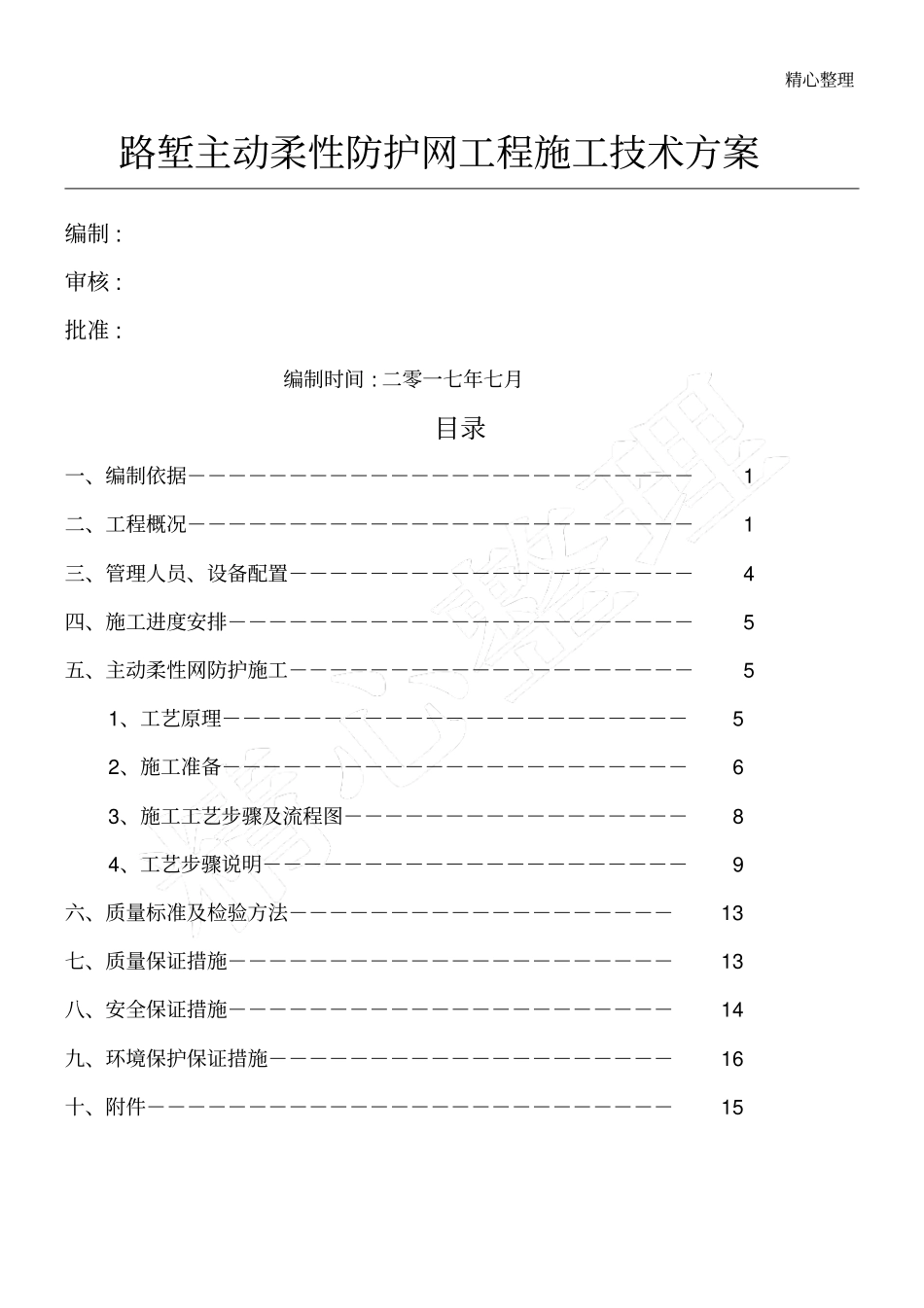

精心整理路堑主动柔性防护网工程施工技术方案编制:审核:批准:编制时间:二零一七年七月目录一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－1二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－1三、管理人员、设备配置－－－－－－－－－－－－－－－－－－－－4四、施工进度安排－－－－－－－－－－－－－－－－－－－－－－－5五、主动柔性网防护施工－－－－－－－－－－－－－－－－－－－－51、工艺原理－－－－－－－－－－－－－－－－－－－－－－－52、施工准备－－－－－－－－－－－－－－－－－－－－－－－63、施工工艺步骤及流程图－－－－－－－－－－－－－－－－－84、工艺步骤说明－－－－－－－－－－－－－－－－－－－－－9六、质量标准及检验方法－－－－－－－－－－－－－－－－－－－13七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－13八、安全保证措施－－－－－－－－－－－－－－－－－－－－－－14九、环境保护保证措施－－－－－－－－－－－－－－－－－－－－16十、附件－－－－－－－－－－－－－－－－－－－－－－－－－－15一、编制依据1、《公路路基施工技术规范》（JTGF10-2006；2、《公路工程质量检验评定标准》（JTGF80/1-2004）；3、《公路工程施工安全技术规程》（JTGF80/1-2004）；4、《路基防护工程一般设计图（主动柔性防护系统二）》；5、本公司在路基边坡主动柔性防护系统施工方面的经验。二、工程概况本分部路线全长7.5公里，起点位于贺州市昭平县城西白鸠村（联润拌合厂站附近），起点桩号K47+000；终点位于昭平县昭平镇闽发红砖厂附近，终点桩号K54+500，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。根据现场的实际勘察，边坡地层岩性主要由泥盆系莲花山组基岩组成。根据岩石的风化程度不同，可以分为强风化、中分化两层。本分部共有两段路基边坡采用主动柔性防护系统进行施工，具体的桩号分别为YK47+420～YK47+533和ZK47+535～ZK47+563，总的长度为141m。具体的施工图示如下所示:断面图A点大样图支撑绳安装示意图钢丝绳网布置图钢丝绳网每100m2工程数量表三、管理人员、设备配置及任务划分表如下所示:主要管理人员和技术人员表序号负责项目负责人负责工作1路基总负责人全面组织2路基技术负责人路基技术控制3现场施工负责人现场负责4现场试验负责人试验检测5测量主管测量6施工安全质量负责安全质量监督主要施工机械配置序号名称型号数量用途1潜孔钻φ452套钻孔2卷扬机3t2台材料吊运3紧绳器1t2只张紧缝合绳4全站仪莱卡GTS-7111台测量放样5水准仪拓普康AT-G71台测量放样6压浆机10Mpa1台压浆7搅浆机J3001台搅拌水泥浆8钢绳切断机GJ401台加工钢绳锚杆9空压机9m31台钻孔10手动葫芦5t1台紧固支撑绳11U型卡扣若干固定钢丝绳根据本分部工程特点、工程数量、工期以及专业要求，准备投入路基主动防护网施工队伍一个：路基防护队伍负责YK47+420～YK47+533和ZK47+535～ZK47+563两段路基主动柔性防护网工程，有1个作业工班组，一套施工机械、工艺装备，其具体的劳务队伍人员配置情况如下表所示:序号工种人数分工1钻机工2操作钻机、维修保养2灌浆工1抬运锚杆，灌浆，灌注锚杆等3电焊工1电焊4机修工1操作压风机和灌注泵，维修保养5电工1接电源，工地照明排除故障6普工1缝合钢绳四、施工进度安排五、主动柔性防护网施工1、工艺原理主动柔性防护网按主要由钢丝绳网、格栅网、支撑绳和缝合绳等组成，钢丝绳网和格栅网通过钢丝绳锚杆或支撑绳固定，以此作为系统主要构成项次里程段工期安排1YK47+420～YK47+533右侧2ZK47+535～ZK47+563左侧的柔性网覆盖在有潜在地质灾害的坡面上，从而实现其防护目的。主动柔性防护网明显特征是采用系统锚杆固定，并根据柔性网的不同，分别通过支撑绳和缝合张拉（钢丝绳网和铁丝格栅）来对柔性网部分实现预张，从而对整个边坡形成连续支撑，其预张拉作业使系统尽可能紧贴坡面并形成了抑制局部岩土体移动或在发生局部位移或破坏后将其裹缚（滞留）原位附近的预应力，从而...
