中心回转式抓岩机说明书——中煤-赵猛VIP免费

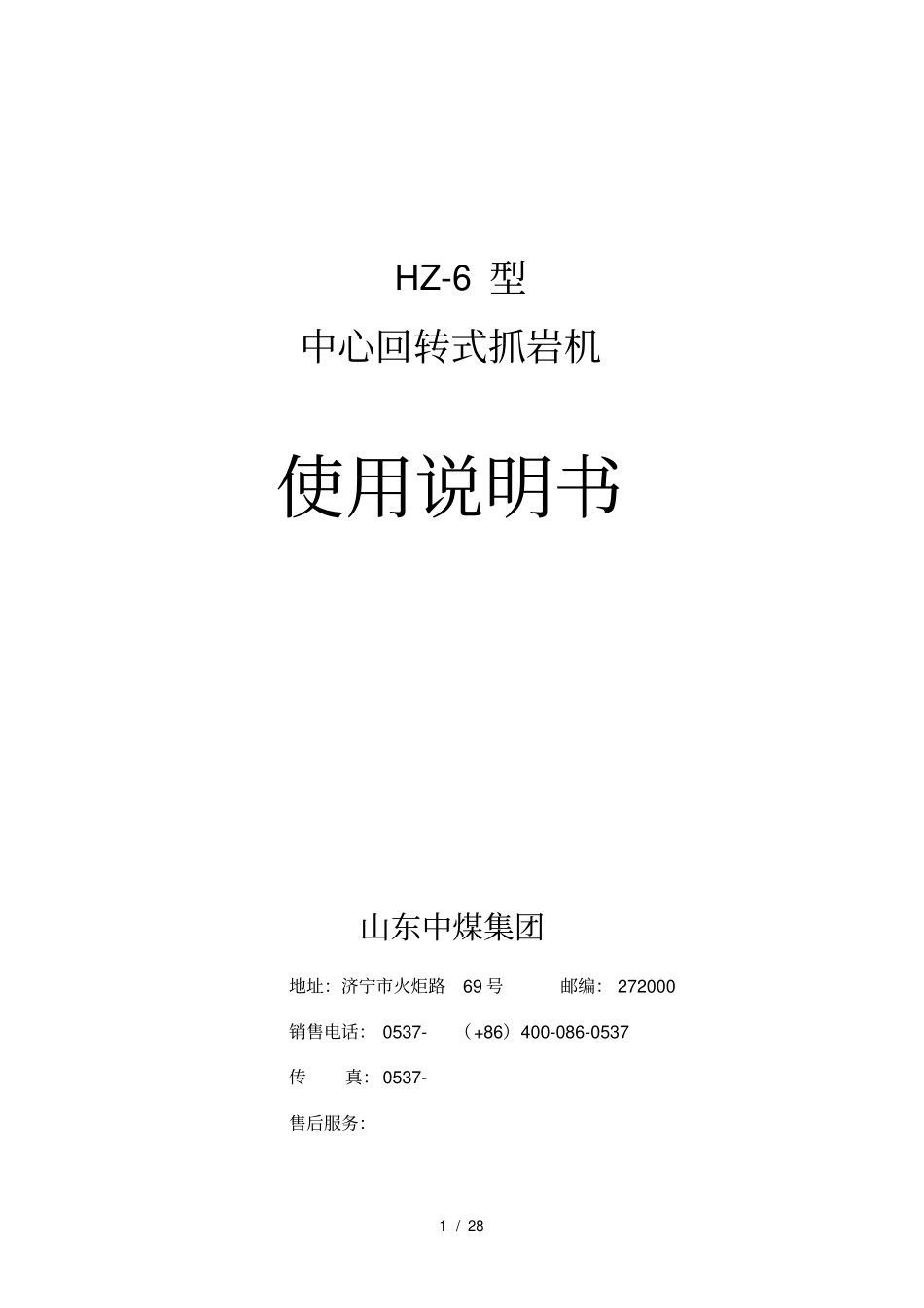

中心回转式抓岩机说明书——中煤-赵猛_第1页
1/28

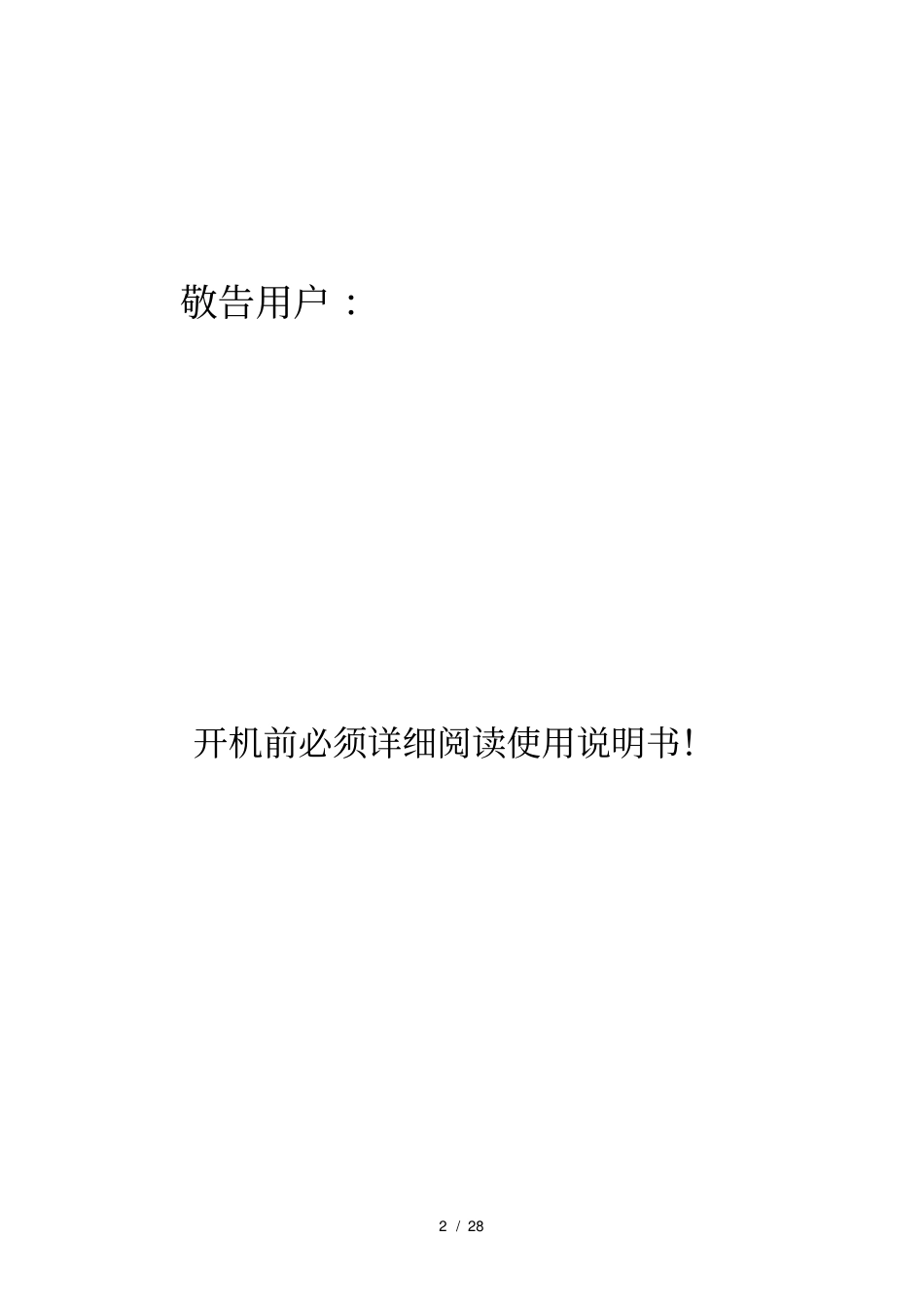

中心回转式抓岩机说明书——中煤-赵猛_第2页
2/28

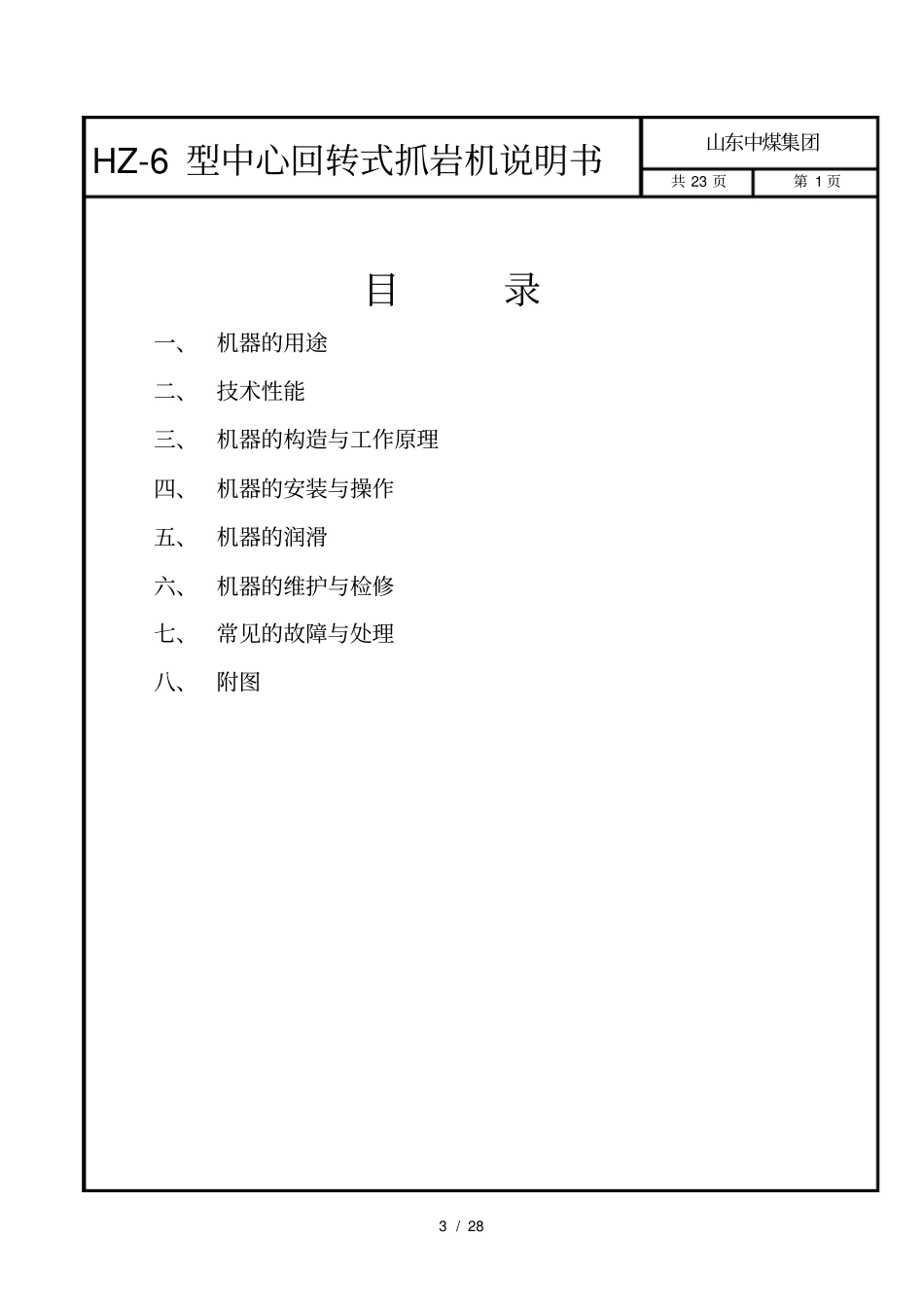

中心回转式抓岩机说明书——中煤-赵猛_第3页
3/28
1/28HZ-6型中心回转式抓岩机使用说明书山东中煤集团地址:济宁市火炬路69号邮编:272000销售电话:0537-(+86)400-086-0537传真:0537-售后服务:2/28敬告用户:开机前必须详细阅读使用说明书!3/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第1页目录一、机器的用途二、技术性能三、机器的构造与工作原理四、机器的安装与操作五、机器的润滑六、机器的维护与检修七、常见的故障与处理八、附图4/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第2页一、机器的用途抓岩机的用途主要是开凿竖井时抓取井内爆破后的松散岩石和矿物装入吊筒内,并可用于地面抓取松散物料。本抓岩机使用于直径4m以上井筒,岩石块不大于500mm,本机的动力为压缩空气。二、技术性能2.1概况2.1.1机架回转角度:≥360°2.1.2抓岩能力:50-603m/h2.1.3压缩空气工作压力:0.5-0.7MPa2.1.4压缩空气平均耗风量:223m/min2.1.5机架外形尺寸(长×宽):920×820mm总高度:吊盘以上部分:2050mm吊盘以下部分:5050mm底座(安装在吊盘)尺寸(长×宽):1400×1170mm2.1.6机器总重:7680kg(含1台D4抓斗2000kg)2.2抓斗2.2.1容积:0.23m2.2.2气缸直径:380mm2.2.3活塞行程:406mm5/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第3页2.2.4抓片数:6片2.2.5抓片张开外径:1609mm2.2.6抓片闭合外径:1070mm2.2.7压缩空气工作压力:0.5-0.7MPa2.2.8外形尺寸(合拢状态):φ1070×1887mm2.2.9重量:1100kg2.2.10容积:0.43m2.2.11气缸直径:500mm2.2.12活塞行程:560mm2.2.13抓片数:8片2.2.14抓片张开外径:1865mm2.2.15抓片闭合外径:1385mm2.2.16压缩空气工作压力:0.5-0.7MPa2.2.17外形尺寸(合拢状态):φ1385×2374mm2.2.18重量:2000kg2.2.19容积:0.63m2.2.20气缸直径:600mm2.2.21活塞行程:575mm2.2.22抓片数:8片2.2.23抓片张开外径:2330mm6/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第4页2.2.24抓片闭合外径:1750mm2.2.25压缩空气工作压力:0.5-0.7MPa2.2.26外形尺寸(合拢状态):φ1769×2803mm2.2.27重量:2600kg2.3提升减速机2.3.1提升能力(不包括抓斗):1100kg2.3.2提升速度:0.2-0.4m/s2.3.3卷筒容绳量:70m2.3.4钢丝绳直径:15.5mm2.3.5气动机2.3.5.1功率:30HP2.3.5.2转速:600-800r/min2.3.5.3工作压力:0.-0.7MPa2.3.5.4进风管直径:50.8mm2.4回转减速机2.4.1回转速度(即机架回转速度):3-4r/min2.4.2气动机2.4.2.1功率:8.5HP2.4.2.2转速:800r/min2.4.2.3工作压力:0.5-0.7MPa7/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第5页2.4.2.4进风管直径:25.4mm2.5变幅机构2.5.1气缸直径:600mm2.5.2气缸行程:620mm2.5.3增压油缸直径:150mm2.5.4增压油缸行程:620mm2.5.5推力油缸直径:100mm(两个)2.5.6推力油缸行程:700mm2.5.7每个推力缸推力(当风压为0.5MPa时):约6280Kgf(当风压为0.7MPa时):约8792Kgf2.5.8变幅平均速度:0.2-0.4m/s三、机器构造与工作原理3.1机器构造本抓岩机由以下部件组成:3.1.1提升减速机3.1.2回转机构3.1.3万向接头3.1.4回转减速机3.1.5机架3.1.6缓冲机构8/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第6页3.1.7变幅机构3.1.8机修台3.1.9司机室3.1.10护罩3.1.11爬梯3.1.12臂杆3.1.13抓斗3.2工作原理本抓岩机有以下四个主要工作系统(附图1)3.2.1抓斗的提升和下降系统本系统有30马力气动机,提升减速机卷筒,制动器,悬吊装置,钢丝绳及30马力气动机进气管等组成。钢丝绳的一端固定在臂杆上,另一端绕过联接抓斗的动滑轮11和定滑轮13,然后沿臂杆向上,通过两个定滑轮14、15,最后固定在卷筒上,当30马力气动机通风运转时(正转或反转)驱动减速机带动卷筒回转(正转或反转),实现抓斗提升和下降动作。制动器和气动机一起工作,当气动机接通时,制动阀气缸同时接通,压缩空气进入制动器气缸,推动活塞移动,使制动带松开,制动轮自由转动。反之,当气动机停止转动时,制动带靠弹簧张力张紧而刹车,从而保证抓斗可在任意高度上停止不动。9/28HZ-6型中心回转式抓岩机说明书山东中煤集团共23页第7页3.2.2回转工作系统...
