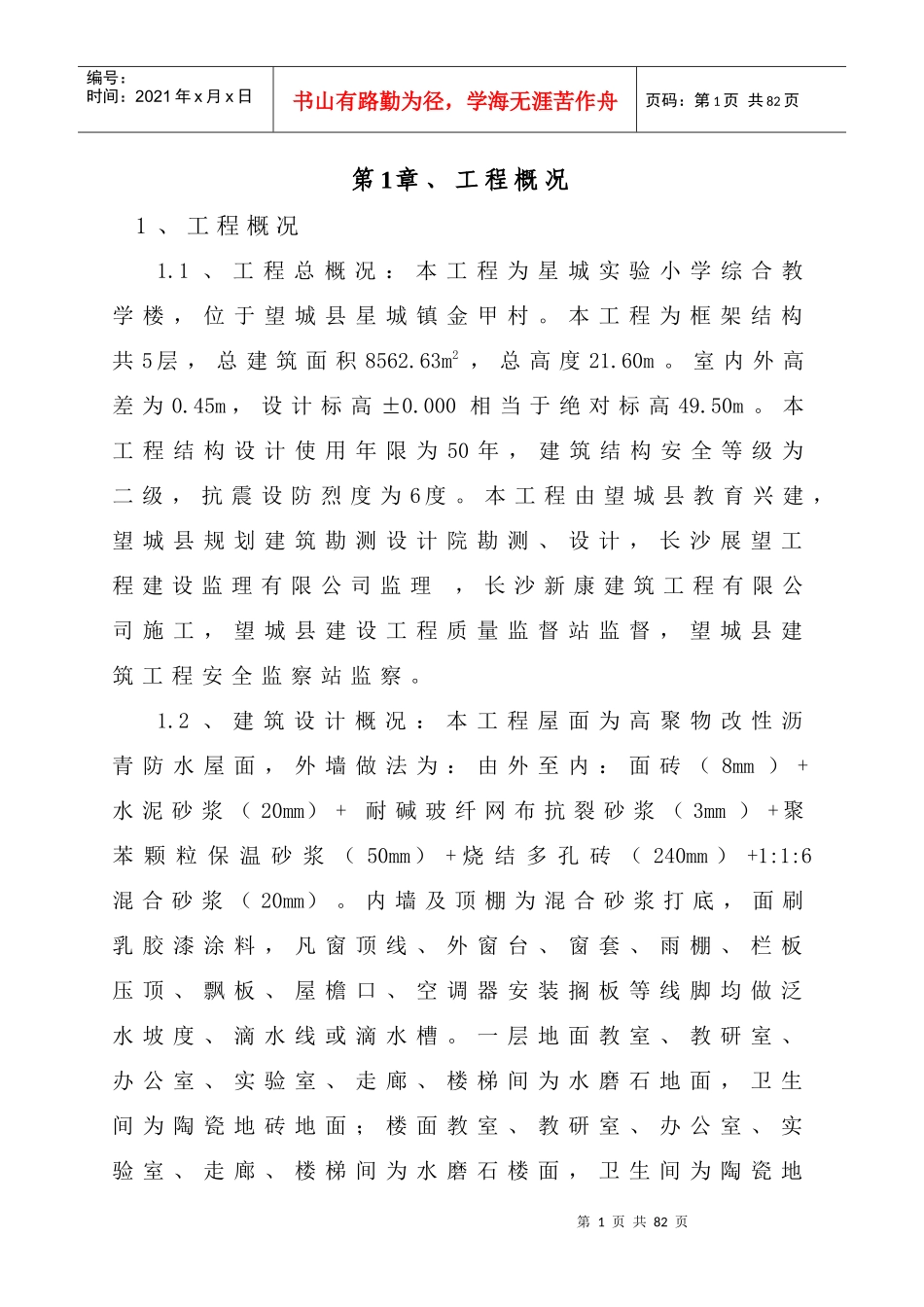

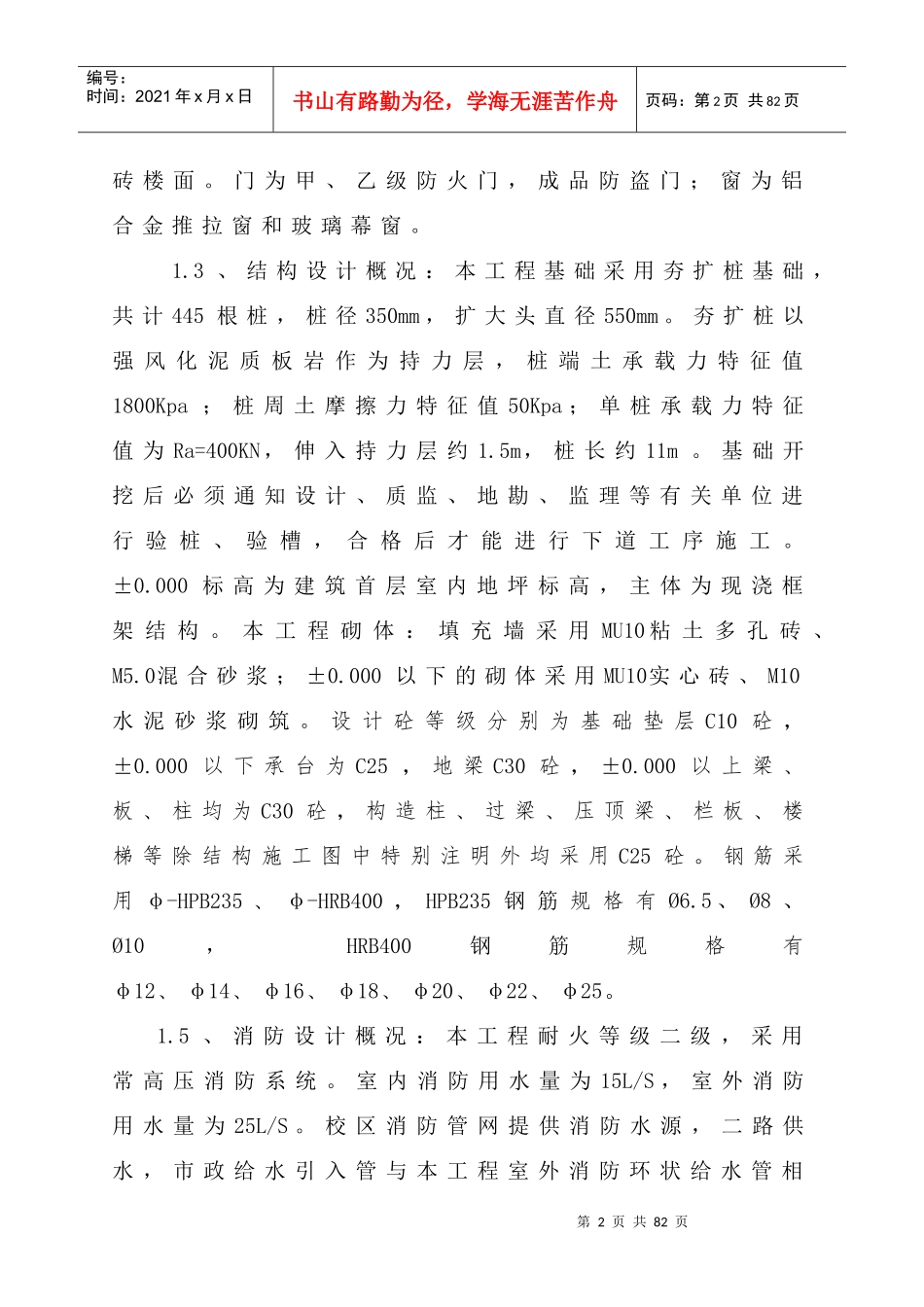

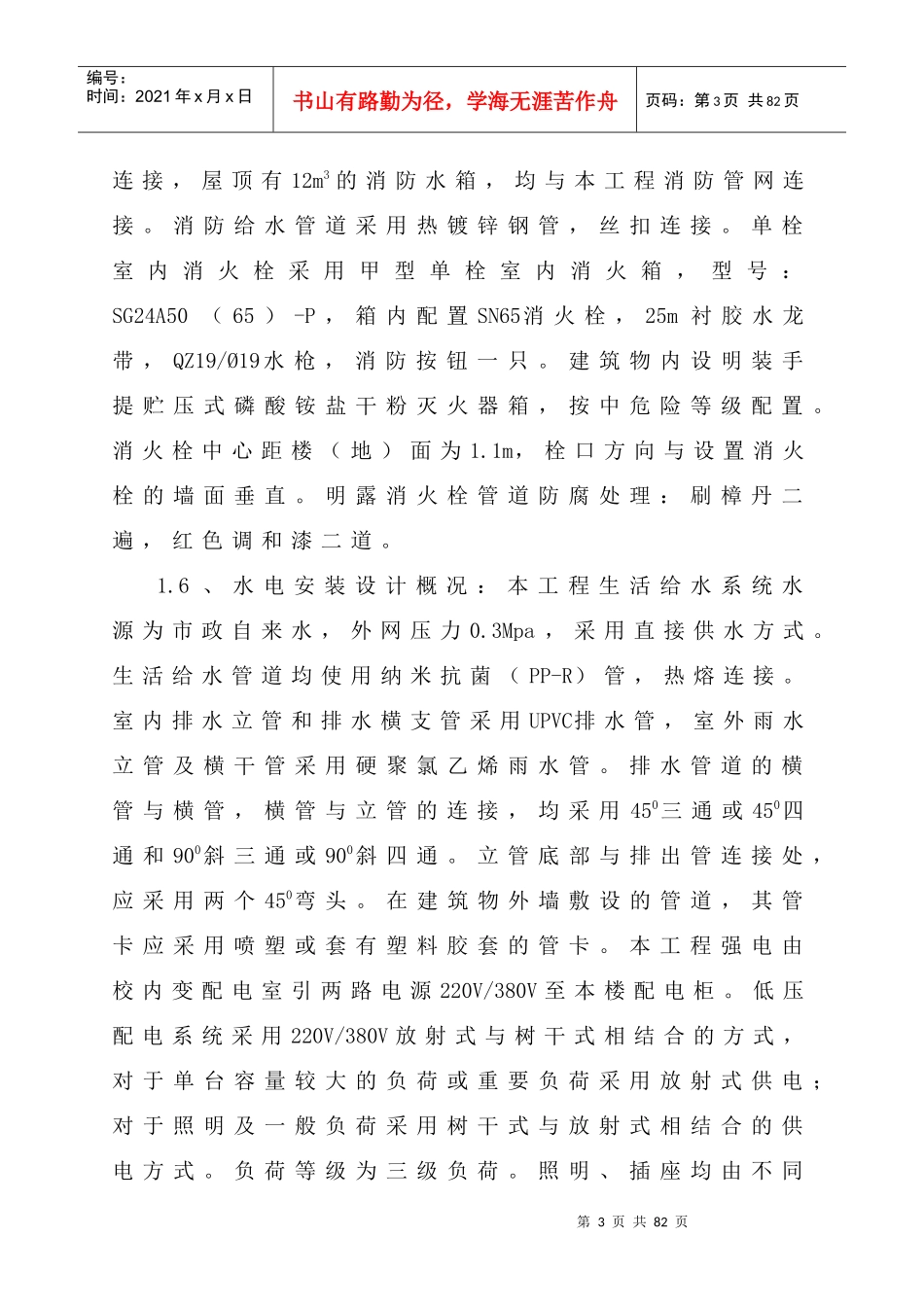

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页第1章、工程概况1、工程概况1.1、工程总概况：本工程为星城实验小学综合教学楼，位于望城县星城镇金甲村。本工程为框架结构共5层，总建筑面积8562.63m2，总高度21.60m。室内外高差为0.45m，设计标高±0.000相当于绝对标高49.50m。本工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防烈度为6度。本工程由望城县教育兴建，望城县规划建筑勘测设计院勘测、设计，长沙展望工程建设监理有限公司监理，长沙新康建筑工程有限公司施工，望城县建设工程质量监督站监督，望城县建筑工程安全监察站监察。1.2、建筑设计概况：本工程屋面为高聚物改性沥青防水屋面，外墙做法为：由外至内：面砖（8mm）+水泥砂浆（20mm）+耐碱玻纤网布抗裂砂浆（3mm）+聚苯颗粒保温砂浆（50mm）+烧结多孔砖（240mm）+1:1:6混合砂浆（20mm）。内墙及顶棚为混合砂浆打底，面刷乳胶漆涂料，凡窗顶线、外窗台、窗套、雨棚、栏板压顶、飘板、屋檐口、空调器安装搁板等线脚均做泛水坡度、滴水线或滴水槽。一层地面教室、教研室、办公室、实验室、走廊、楼梯间为水磨石地面，卫生间为陶瓷地砖地面；楼面教室、教研室、办公室、实验室、走廊、楼梯间为水磨石楼面，卫生间为陶瓷地第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页砖楼面。门为甲、乙级防火门，成品防盗门；窗为铝合金推拉窗和玻璃幕窗。1.3、结构设计概况：本工程基础采用夯扩桩基础，共计445根桩，桩径350mm，扩大头直径550mm。夯扩桩以强风化泥质板岩作为持力层，桩端土承载力特征值1800Kpa；桩周土摩擦力特征值50Kpa；单桩承载力特征值为Ra=400KN，伸入持力层约1.5m，桩长约11m。基础开挖后必须通知设计、质监、地勘、监理等有关单位进行验桩、验槽，合格后才能进行下道工序施工。±0.000标高为建筑首层室内地坪标高，主体为现浇框架结构。本工程砌体：填充墙采用MU10粘土多孔砖、M5.0混合砂浆；±0.000以下的砌体采用MU10实心砖、M10水泥砂浆砌筑。设计砼等级分别为基础垫层C10砼，±0.000以下承台为C25，地梁C30砼，±0.000以上梁、板、柱均为C30砼，构造柱、过梁、压顶梁、栏板、楼梯等除结构施工图中特别注明外均采用C25砼。钢筋采用φ-HPB235、φ-HRB400，HPB235钢筋规格有Ø6.5、Ø8、Ø10，HRB400钢筋规格有φ12、φ14、φ16、φ18、φ20、φ22、φ25。1.5、消防设计概况：本工程耐火等级二级，采用常高压消防系统。室内消防用水量为15L/S，室外消防用水量为25L/S。校区消防管网提供消防水源，二路供水，市政给水引入管与本工程室外消防环状给水管相第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页连接，屋顶有12m3的消防水箱，均与本工程消防管网连接。消防给水管道采用热镀锌钢管，丝扣连接。单栓室内消火栓采用甲型单栓室内消火箱，型号：SG24A50（65）-P，箱内配置SN65消火栓，25m衬胶水龙带，QZ19/Ø19水枪，消防按钮一只。建筑物内设明装手提贮压式磷酸铵盐干粉灭火器箱，按中危险等级配置。消火栓中心距楼（地）面为1.1m，栓口方向与设置消火栓的墙面垂直。明露消火栓管道防腐处理：刷樟丹二遍，红色调和漆二道。1.6、水电安装设计概况：本工程生活给水系统水源为市政自来水，外网压力0.3Mpa，采用直接供水方式。生活给水管道均使用纳米抗菌（PP-R）管，热熔连接。室内排水立管和排水横支管采用UPVC排水管，室外雨水立管及横干管采用硬聚氯乙烯雨水管。排水管道的横管与横管，横管与立管的连接，均采用450三通或450四通和900斜三通或900斜四通。立管底部与排出管连接处，应采用两个450弯头。在建筑物外墙敷设的管道，其管卡应采用喷塑或套有塑料胶套的管卡。本工程强电由校内变配电室引两路电源220V/380V至本楼配电柜。低压配电系统采用220V/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。负荷等级为三级负荷。照明、插座均由不同第4页共...
