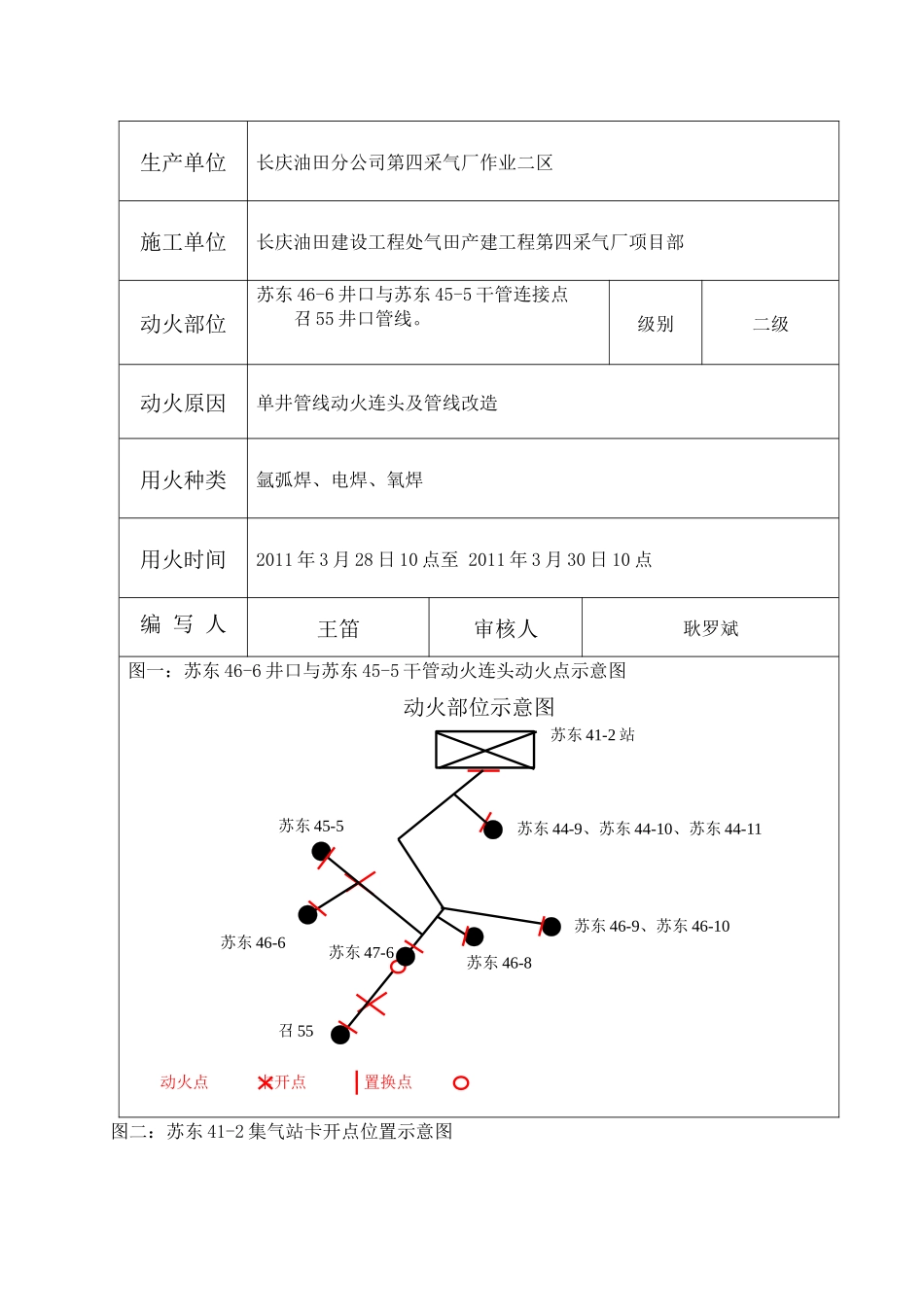

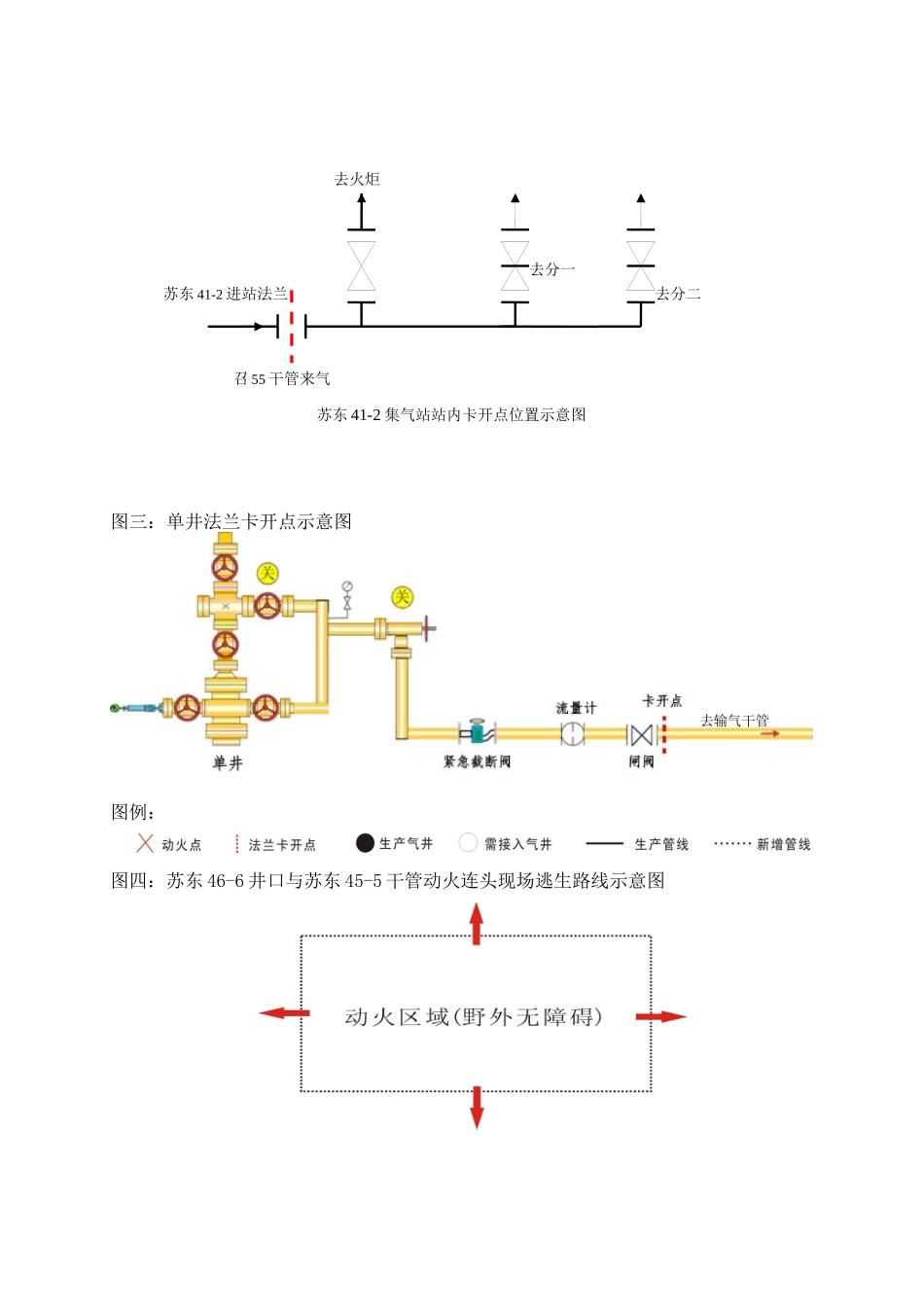

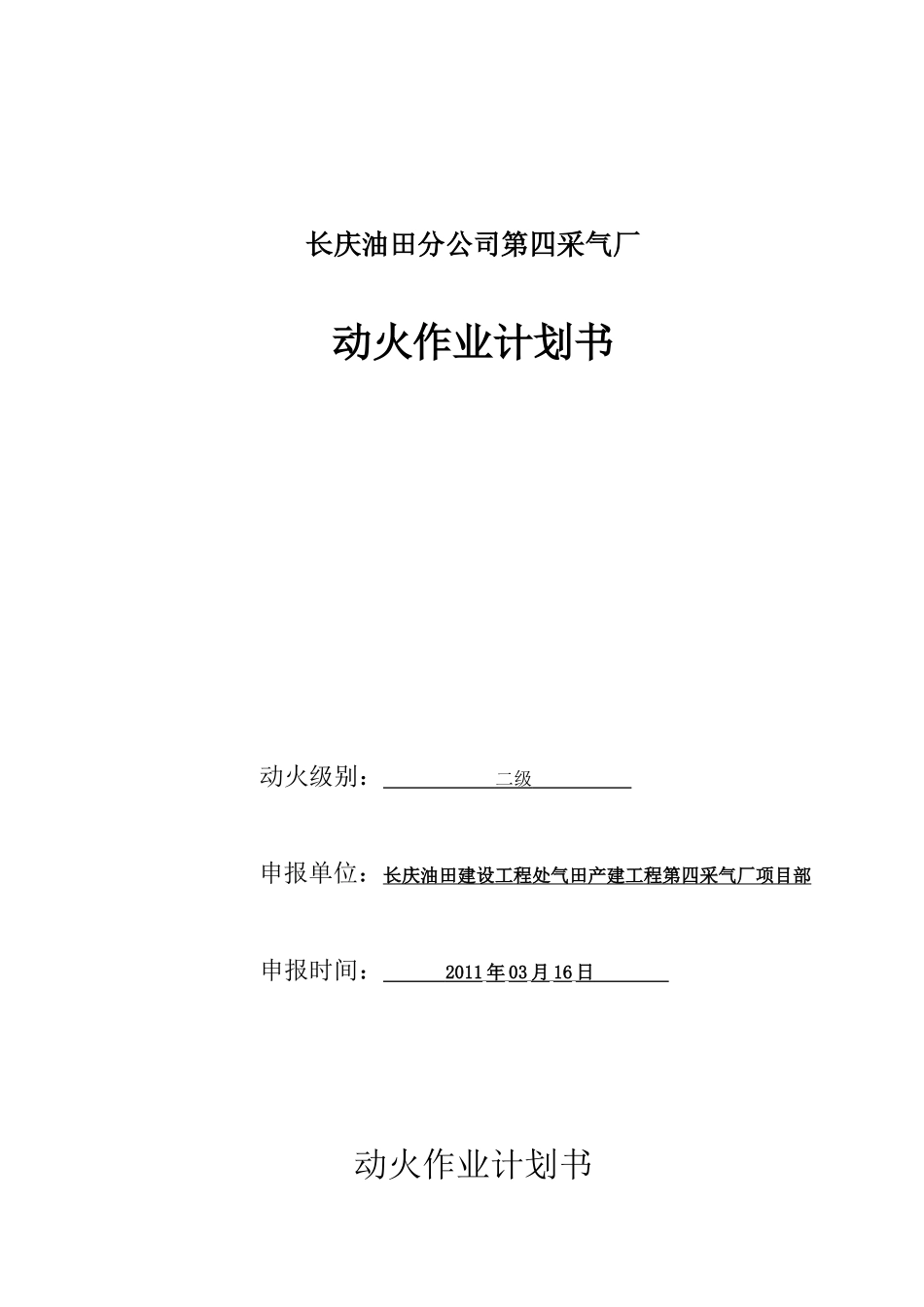

长庆油田分公司第四采气厂动火作业计划书动火级别：二级申报单位：长庆油田建设工程处气田产建工程第四采气厂项目部申报时间：2011年03月16日动火作业计划书生产单位长庆油田分公司第四采气厂作业二区施工单位长庆油田建设工程处气田产建工程第四采气厂项目部动火部位苏东46-6井口与苏东45-5干管连接点召55井口管线。级别二级动火原因单井管线动火连头及管线改造用火种类氩弧焊、电焊、氧焊用火时间2011年3月28日10点至2011年3月30日10点编写人王笛审核人耿罗斌图一：苏东46-6井口与苏东45-5干管动火连头动火点示意图动火部位示意图动火点卡开点置换点图二：苏东41-2集气站卡开点位置示意图苏东44-9、苏东44-10、苏东44-11召55苏东41-2站苏东47-6苏东46-9、苏东46-10苏东46-8苏东45-5苏东46-6去分一去分二召55干管来气苏东41-2集气站站内卡开点位置示意图去火炬苏东41-2进站法兰图三：单井法兰卡开点示意图图例：图四：苏东46-6井口与苏东45-5干管动火连头现场逃生路线示意图去输气干管一、施工方案1、动火工程概况苏东46-6井口接入苏东45-5干管及召55管线改造；目前召55干管串接生产井9口（苏东45-5井、苏东46-8井、苏东46-9井、苏东46-10井、苏东44-9井、苏东44-10井、苏东44-11井、苏东47-6井、召55）。2、施工内容和动火范围苏东46-6井口与苏东45-5干管连接点及召55井口管线。3、施工步骤1）组织好工程用料和应急物资，落实动火人员；2）厂相关部门到现场制定动火安全措施，办理动火计划书；3）施工人员、现场负责人、动火监护人员及监督人员到现场逐项落实动火安全措施，进行安全教育，填写动火监督记录；4）进行动火作业；5）检查清理动火作业现场。4、动火前的准备工作和安全措施1）关井放空将召55井组（苏东47-6井、苏东45-5井、苏东46-8井、苏东46-9井、苏东46-10井、苏东44-9井、苏东44-10井、苏东44-11井）关闭，联系苏东41-2集气站人员关闭召55干管进站闸阀（图二），打开放空阀（图二）、点燃火炬对召55干管进行放空。2）卡开隔离待召55干管压力降为0后，继续放空15分钟，并保持放空阀门打开，若无紧急状况集气站严禁放空及排液操作。通知动火监护人及配合人员将苏东47-6井、苏东45-5井、苏东46-8井、苏东46-9井、苏东46-10井、苏东44-9井、苏东44-10井、苏东44-11井及召55单井的井口外输闸阀上游法兰卡开，并用石棉板有效隔离。3）氮气置换利用制氮车在苏东47-6井对干管进行氮气置换，分别在召55干管进站压力表考克处及苏东47-6井、苏东45-5井、苏东46-8井、苏东46-9井、苏东46-10井、苏东44-9井、苏东44-10井、苏东44-11井及召55单井外输闸阀卡开处检测可燃气体浓度，直到检测口可燃气体浓度为爆炸下限的25%以下时，方为合格。4）置换合格后关闭召55干管放空阀，卡开进站法兰，并用石棉板有效隔离（确保与站内彻底隔离）。5）割口待各卡开点卡开、隔离完成后，用钢锯弓在动火点进行冷切割，同时用水对割口进行降温。6）隔离用冷割刀割完后，采用有效隔离物对割口上下游进行隔离，隔离物与管壁间的环形间隙需涂抹黄油进行密封，隔离物塞入点距离动火点至少为0.8m，并确认隔离物远离焊口。7）焊接对作业环境、割口处可燃气体浓度进行检测，待检测值为爆炸下限的25%以下时，对连入弯头及其它管件进行焊接。5、动火结束后的安全措施检查清理动火作业现场，做到工完料净场地清，现场无火种。二、消防戒备1、动火现场灭火器材及其它消防器材的配备情况。1）灭火器：2具（MFZL8）2）测爆仪：1台3）消防毛毡：2条4）消防锹：2把5）消防沙：现场据动火点就近准备2、逃生通道畅通。3、现场配备值班车1辆，建立良好的通讯及交通网络。4、严禁无关人员进入动火区。5、用于隔离的石棉板面积必须大于法兰盘三、风险辨识对于干管新井连入动火作业，主要存在的风险为：1、火灾、爆炸；2、机械伤害、灼烫伤害、高温触电；3、在坑、沟、渠、边坡下动火作业时，存在坍塌、掩埋风险。动火作业风险辨识及控制措施存在风险发生原因风险级别控制措施火灾、爆炸1．管线置换不彻底；2．动火区域内有可燃气体泄漏；3．工艺流程切换错误；4．氧气、乙炔瓶过度受热；5．氧气、乙炔瓶放置不规范；...
