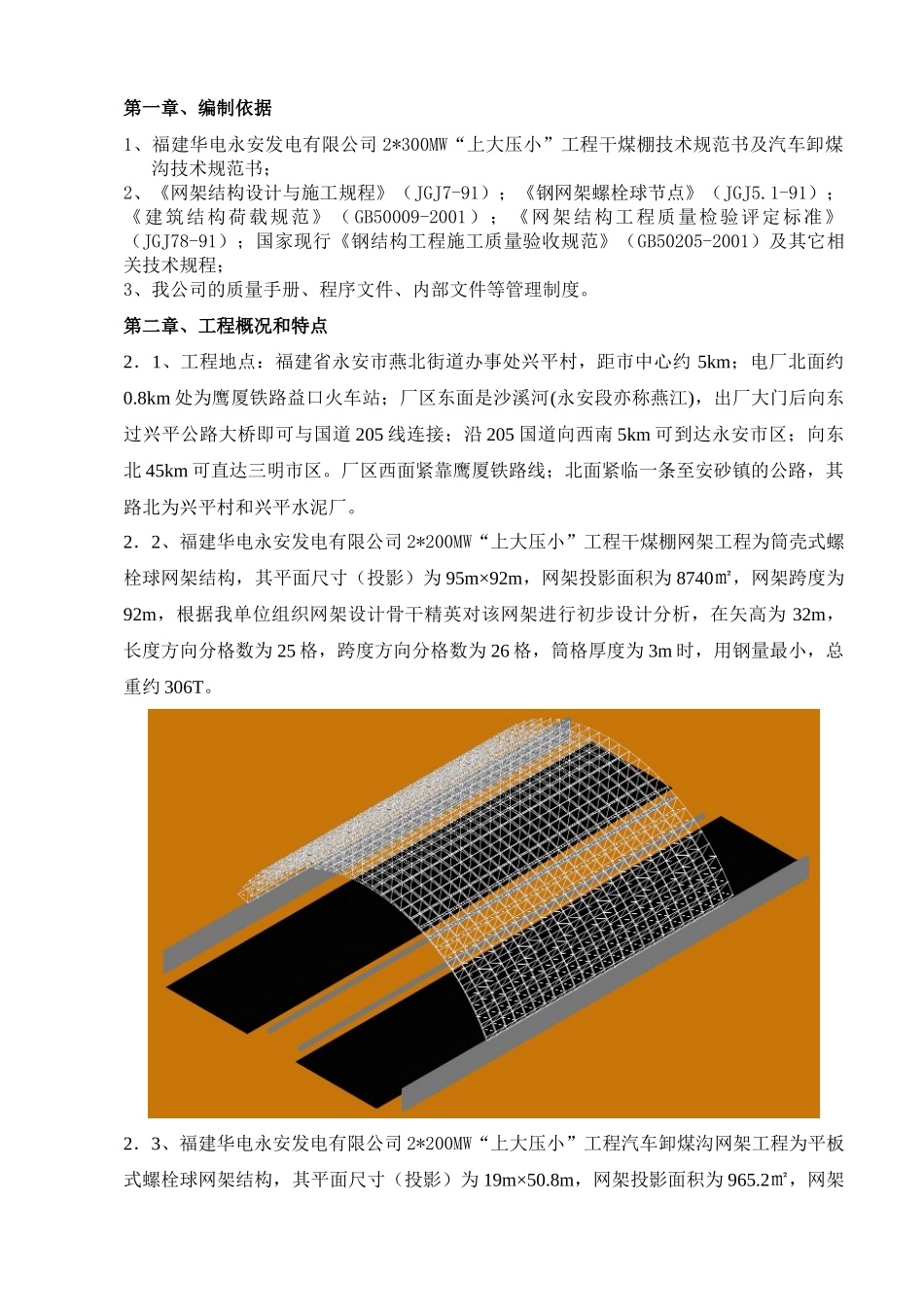

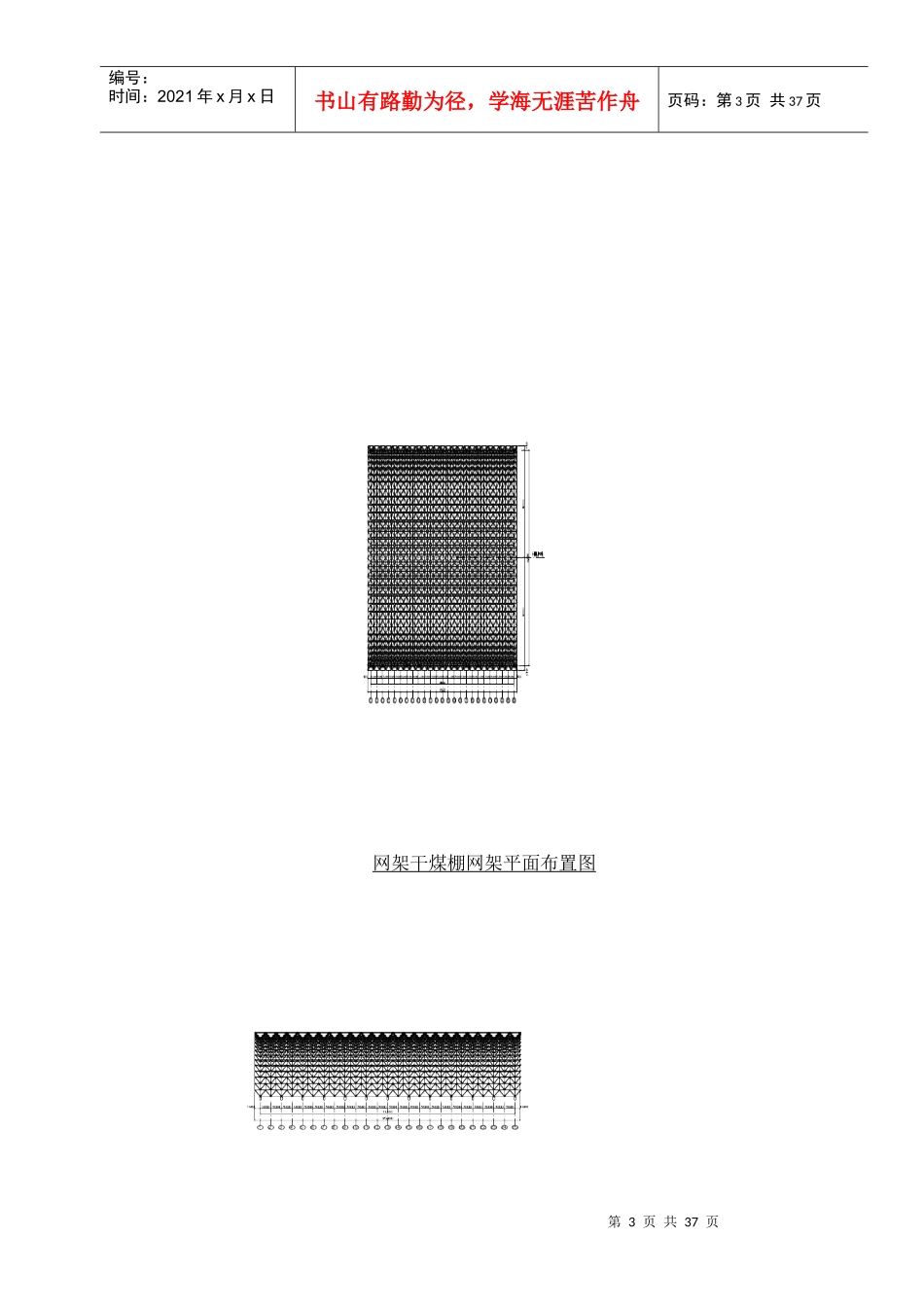

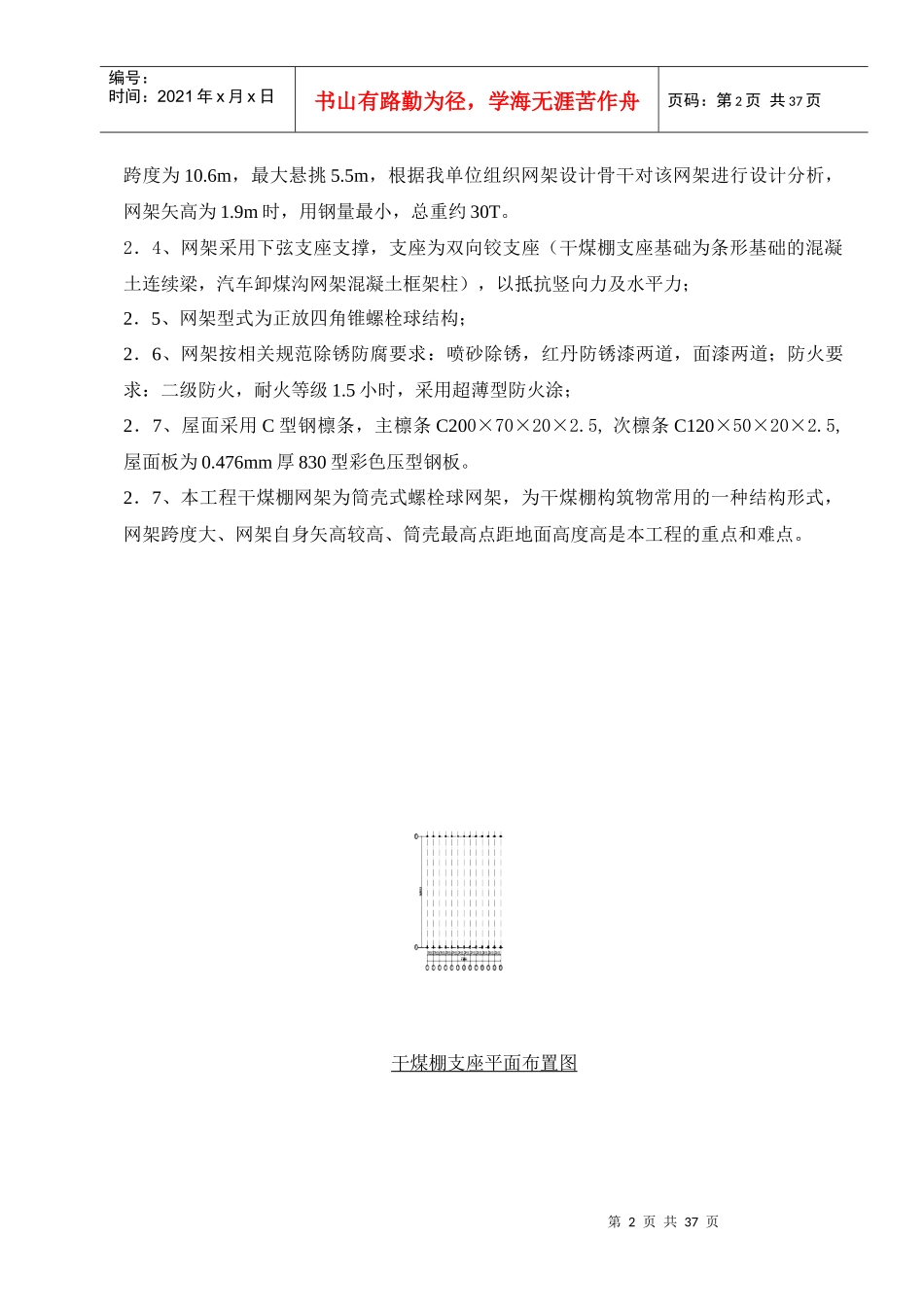

第一章、编制依据1、福建华电永安发电有限公司2*300MW“上大压小”工程干煤棚技术规范书及汽车卸煤沟技术规范书；2、《网架结构设计与施工规程》（JGJ7-91）；《钢网架螺栓球节点》（JGJ5.1-91）；《建筑结构荷载规范》（GB50009-2001）；《网架结构工程质量检验评定标准》（JGJ78-91）；国家现行《钢结构工程施工质量验收规范》（GB50205-2001）及其它相关技术规程；3、我公司的质量手册、程序文件、内部文件等管理制度。第二章、工程概况和特点2．1、工程地点：福建省永安市燕北街道办事处兴平村，距市中心约5km；电厂北面约0.8km处为鹰厦铁路益口火车站；厂区东面是沙溪河(永安段亦称燕江)，出厂大门后向东过兴平公路大桥即可与国道205线连接；沿205国道向西南5km可到达永安市区；向东北45km可直达三明市区。厂区西面紧靠鹰厦铁路线；北面紧临一条至安砂镇的公路，其路北为兴平村和兴平水泥厂。2．2、福建华电永安发电有限公司2*200MW“上大压小”工程干煤棚网架工程为筒壳式螺栓球网架结构，其平面尺寸（投影）为95m×92m，网架投影面积为8740㎡，网架跨度为92m，根据我单位组织网架设计骨干精英对该网架进行初步设计分析，在矢高为32m，长度方向分格数为25格，跨度方向分格数为26格，筒格厚度为3m时，用钢量最小，总重约306T。2．3、福建华电永安发电有限公司2*200MW“上大压小”工程汽车卸煤沟网架工程为平板式螺栓球网架结构，其平面尺寸（投影）为19m×50.8m，网架投影面积为965.2㎡，网架第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页跨度为10.6m，最大悬挑5.5m，根据我单位组织网架设计骨干对该网架进行设计分析，网架矢高为1.9m时，用钢量最小，总重约30T。2．4、网架采用下弦支座支撑，支座为双向铰支座（干煤棚支座基础为条形基础的混凝土连续梁，汽车卸煤沟网架混凝土框架柱），以抵抗竖向力及水平力；2．5、网架型式为正放四角锥螺栓球结构；2．6、网架按相关规范除锈防腐要求：喷砂除锈，红丹防锈漆两道，面漆两道；防火要求：二级防火，耐火等级1.5小时，采用超薄型防火涂；2．7、屋面采用C型钢檩条，主檩条C200×70×20×2.5,次檩条C120×50×20×2.5,屋面板为0.476mm厚830型彩色压型钢板。2．7、本工程干煤棚网架为筒壳式螺栓球网架，为干煤棚构筑物常用的一种结构形式，网架跨度大、网架自身矢高较高、筒壳最高点距地面高度高是本工程的重点和难点。干煤棚支座平面布置图第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页网架干煤棚网架平面布置图第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页干煤棚网架立面图干煤棚网架断面图卸煤够网架平面及断面图第三章、施工部署3.1、概述：设计由公司设计部门在中标后，对现场勘察及收集资料，尽早完成任务。网架工程由加工厂专业制作。项目经理根据现场施工进度情况，在土建交安前一个月通知加工厂开始加工制作，然后运输到施工现场，进行工程的安装。3.2、施工组织架构：第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页第6页共37页第5页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共37页施工组织架构示意图3.2、现场主要施工人员履历业绩3.2.1、项目经理兼总工程师（见附表）3.2.2、执行经理（见附表）3.2.3、商务经理（见附表）3.2.4、网架安装队队长（见附表）3.2.5、涂装队队长（见附表）3.2.6、屋面安装队队长（见附表）3.3、进度计划该工程包括钢网架、屋面板、防腐涂装、防火涂装，工程量大，因此必需精心安排，以确保合理工期，并通过各种施工措施确保该工程实施工期安排为62天，施工计划及网络图见附图。3.4、机械使用计划序号名称型号单位数量1吊车50T辆4第7页共37页第6页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共37页2吊车25T辆43电焊机BX3-500A台104切割机Φ500台25板材切割机Φ100台46角向磨光机Φ100把67气割套28焊条烘干箱101-2个19焊条...
