装饰工程施工放线指引(编辑中)VIP免费

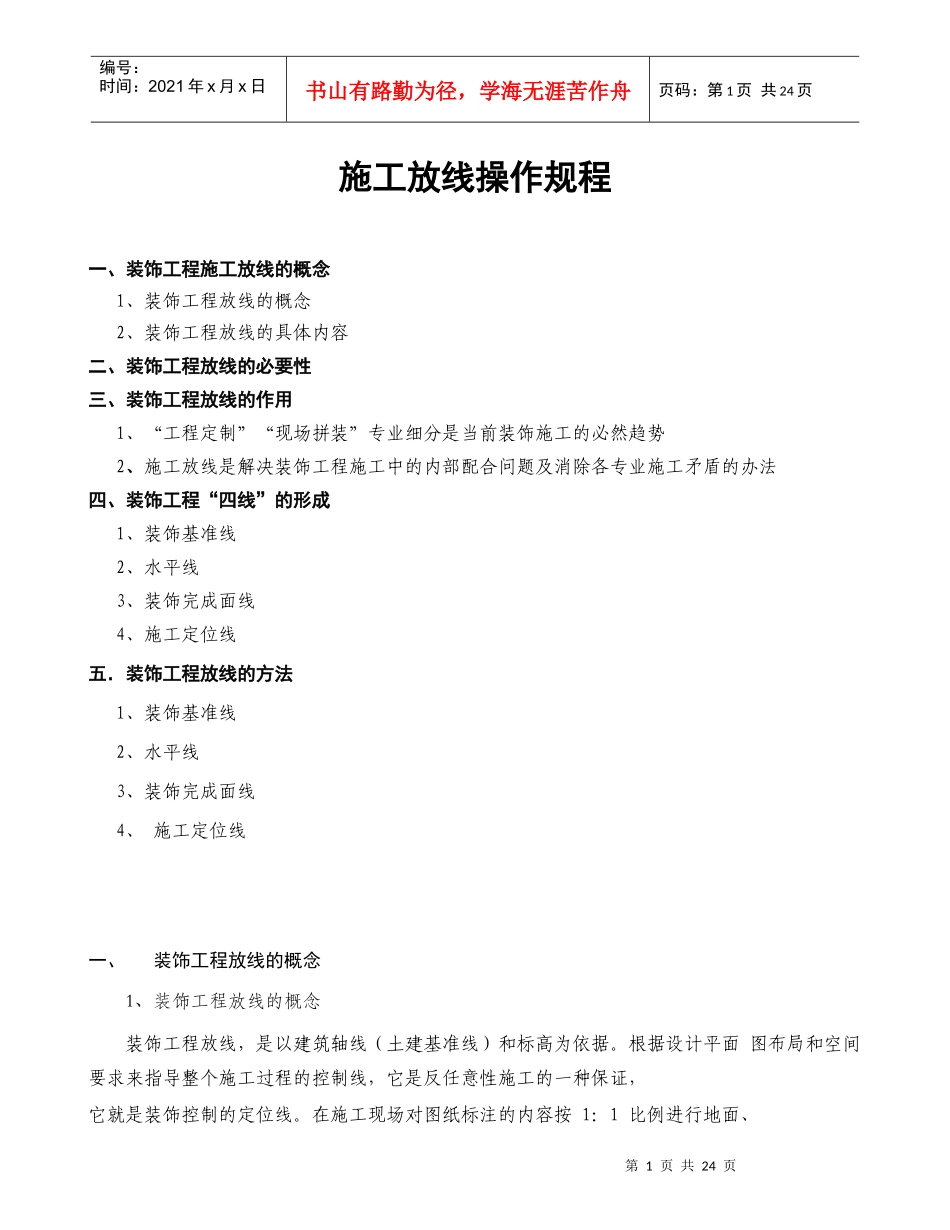

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页施工放线操作规程一、装饰工程施工放线的概念1、装饰工程放线的概念2、装饰工程放线的具体内容二、装饰工程放线的必要性三、装饰工程放线的作用1、“工程定制”“现场拼装”专业细分是当前装饰施工的必然趋势2、施工放线是解决装饰工程施工中的内部配合问题及消除各专业施工矛盾的办法四、装饰工程“四线”的形成1、装饰基准线2、水平线3、装饰完成面线4、施工定位线五．装饰工程放线的方法1、装饰基准线2、水平线3、装饰完成面线4、施工定位线一、装饰工程放线的概念1、装饰工程放线的概念装饰工程放线，是以建筑轴线（土建基准线）和标高为依据。根据设计平面图布局和空间要求来指导整个施工过程的控制线，它是反任意性施工的一种保证，它就是装饰控制的定位线。在施工现场对图纸标注的内容按1：1比例进行地面、第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页墙面、顶面进行精确细致的投放出线。并按图示材质和测量数据给予标注、标记及弹画，以检查施工现场对其它工序是否有冲突或者不能满足施工图纸的地方，是对设计工作的进一步检验，也是对各工序在施工中的约束标准。由于施工现场的空间误差、管线限制、或者设计疏漏，迫使放线工序这道环节必须做，而且极为重要。土建原始基准线土建原始水平点施工平面图施工现场标注、标记图装饰工程放线始终贯穿于整个施工过程中，不仅给各工序施工提供第一手资料，而且也给外加工材料提供了安装的准确性。按装饰施工图的要求进行分格定位，同时也能有效地提高整第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页体施工的进度，避免等、靠、推诿的现象发生。并且能有效保证主体结构与内外装饰工程的尺寸关系，是确保工程质量不可缺少的手段。2.装饰工程放线具体内容1)装饰基准线——由土建基准线引出的装饰纵向、横向基准线。用于装饰空间控制，它是整个施工阶段的主控线。装饰横竖向基础线2)水平线——由土建提供的建筑标高水平点，贯穿各楼层地面、空间标高的控制线。土建移交+1.00m水平点3)装饰完成面线——依据装饰基准线，按照装饰施工图布局要求投放的装饰完成面线。主要包括：墙面完成面线、吊顶完成面标高线、地面完成面标高线。用于施工构造控制。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页墙面完成面线天花完成面线第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页地面完成面线4)施工定位线——为施工参照、引用、控制、测量、安装的始终依据。主要内容包括：走道中线、门窗中线、背景/造型中线、墙面饰面定位线、分区定位线、阴阳角定位线、吊顶/造型投影线、设备末端定位线、家具定位线、给水管/强电线管/弱电线管隐蔽线。用于功能、分区、安装控制。家具定位线天花投影线检修口定位线筒灯定位线第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页入户门定位线天花定位线墙面做法定位线不锈钢40木饰面560壁纸镜子皮革硬包545固定家具木饰面3000第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页二、装饰工程放线的必要性装饰工程放线这一重要施工工序在以往多年的建筑精装修施工中没有被引起足够的重视。具体表现在五个方面：1)没有掌握正确的施工放线方法；2)施工人员对施工放线的作用意识薄弱；3)各工序以我为中心，随意放线，没有统一性、综合性和前瞻性；4)施工放线与施工作业没有紧密结合，有线等于没线，放线工作流于形式，没有从一而终贯穿在整个施工中并作有效保留和复核；5)各专业、工序交叉繁杂交底工作疏于管理，缺乏监督和检查。这五种情况的存在主要是由于施工人员对整体协调作用和装修设计的统一性认识不够。随着社会的不断发展进步，人们对精装修的质量和环境要求不断提高以及减少施工现场传统手工作业量，降低能...
