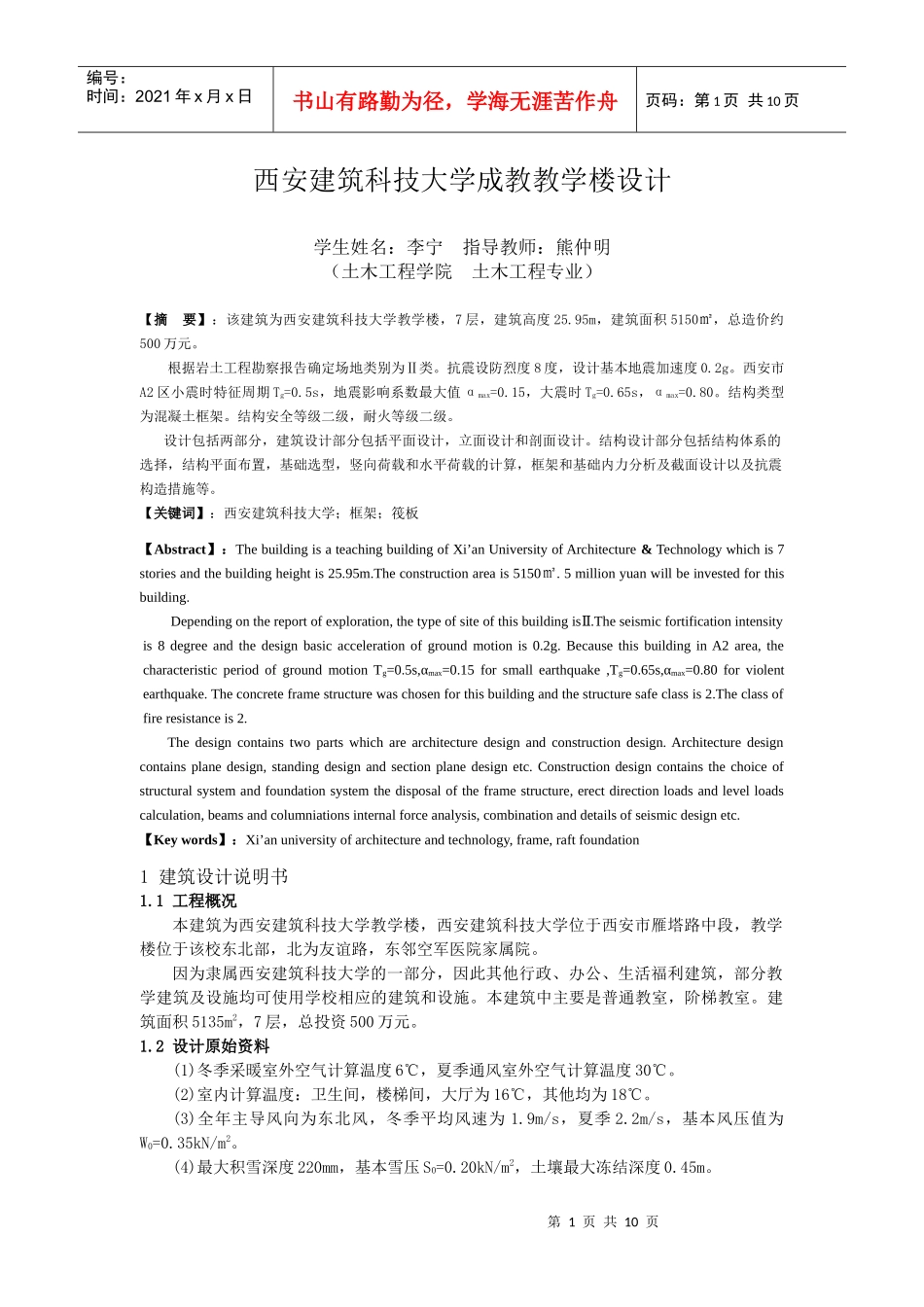

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页西安建筑科技大学成教教学楼设计学生姓名：李宁指导教师：熊仲明（土木工程学院土木工程专业）【摘要】：该建筑为西安建筑科技大学教学楼，7层，建筑高度25.95m，建筑面积5150㎡，总造价约500万元。根据岩土工程勘察报告确定场地类别为Ⅱ类。抗震设防烈度8度，设计基本地震加速度0.2g。西安市A2区小震时特征周期Tg=0.5s，地震影响系数最大值αmax=0.15，大震时Tg=0.65s，αmax=0.80。结构类型为混凝土框架。结构安全等级二级，耐火等级二级。设计包括两部分，建筑设计部分包括平面设计，立面设计和剖面设计。结构设计部分包括结构体系的选择，结构平面布置，基础选型，竖向荷载和水平荷载的计算，框架和基础内力分析及截面设计以及抗震构造措施等。【关键词】：西安建筑科技大学；框架；筏板【Abstract】：ThebuildingisateachingbuildingofXi’anUniversityofArchitecture&Technologywhichis7storiesandthebuildingheightis25.95m.Theconstructionareais5150㎡.5millionyuanwillbeinvestedforthisbuilding.Dependingonthereportofexploration,thetypeofsiteofthisbuildingis.TheseismicfortificationintensityⅡis8degreeandthedesignbasicaccelerationofgroundmotionis0.2g.BecausethisbuildinginA2area,thecharacteristicperiodofgroundmotionTg=0.5s,αmax=0.15forsmallearthquake,Tg=0.65s,αmax=0.80forviolentearthquake.Theconcreteframestructurewaschosenforthisbuildingandthestructuresafeclassis2.Theclassoffireresistanceis2.Thedesigncontainstwopartswhicharearchitecturedesignandconstructiondesign.Architecturedesigncontainsplanedesign,standingdesignandsectionplanedesignetc.Constructiondesigncontainsthechoiceofstructuralsystemandfoundationsystemthedisposaloftheframestructure,erectdirectionloadsandlevelloadscalculation,beamsandcolumniationsinternalforceanalysis,combinationanddetailsofseismicdesignetc.【Keywords】：Xi’anuniversityofarchitectureandtechnology,frame,raftfoundation1建筑设计说明书1.1工程概况本建筑为西安建筑科技大学教学楼，西安建筑科技大学位于西安市雁塔路中段，教学楼位于该校东北部，北为友谊路，东邻空军医院家属院。因为隶属西安建筑科技大学的一部分，因此其他行政、办公、生活福利建筑，部分教学建筑及设施均可使用学校相应的建筑和设施。本建筑中主要是普通教室，阶梯教室。建筑面积5135m2，7层，总投资500万元。1.2设计原始资料(1)冬季采暖室外空气计算温度6℃，夏季通风室外空气计算温度30℃。(2)室内计算温度：卫生间，楼梯间，大厅为16℃，其他均为18℃。(3)全年主导风向为东北风，冬季平均风速为1.9m/s，夏季2.2m/s，基本风压值为W0=0.35kN/m2。(4)最大积雪深度220mm，基本雪压S0=0.20kN/m2，土壤最大冻结深度0.45m。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(5)抗震设防烈度8度，A2区：Tg=0.5s，αmax=0.15。(6)室内地坪标高±0.000，相当于绝对高程418.27m。(7)工程地质勘察由西安建筑科技大学岩土工程研究所完成，自然地面标高418.03m，场地地貌单元属渭河南岩Ⅲ级阶地。地下水属于潜水类型，勘察期间稳定水位深8.5-9.02m，地下水对混凝土无腐蚀性。场地土层分布具有明显的规律性，从上到下依次为杂填土厚2.0-3.5m；黄土，中等压缩性，厚度较大；古土壤，中等压缩；粉黏土，中等偏低压缩性。黄土层建议地基承载力标准值fk=150kPa。1.3建筑平面设计1.3.1总平面设计总平面图见图1.1，该建筑耐火等级为二级，四周较空旷，满足防火间距的要求，消防车道可以利用友谊东路，日照，通风，卫生等要求均能满足。1.3.2平面设计该建筑开间为3.3m，进深7.2m，采用柱距为6.6m的大柱网。在端部设一跨度为9.9m。每三个开间合为一教室，阶梯教室布置在底层。计算机房与阅览室布置在顶层，各层教室休息室靠近楼梯布置。辅助房间设计：卫生间平面设计：为保证卫生...
