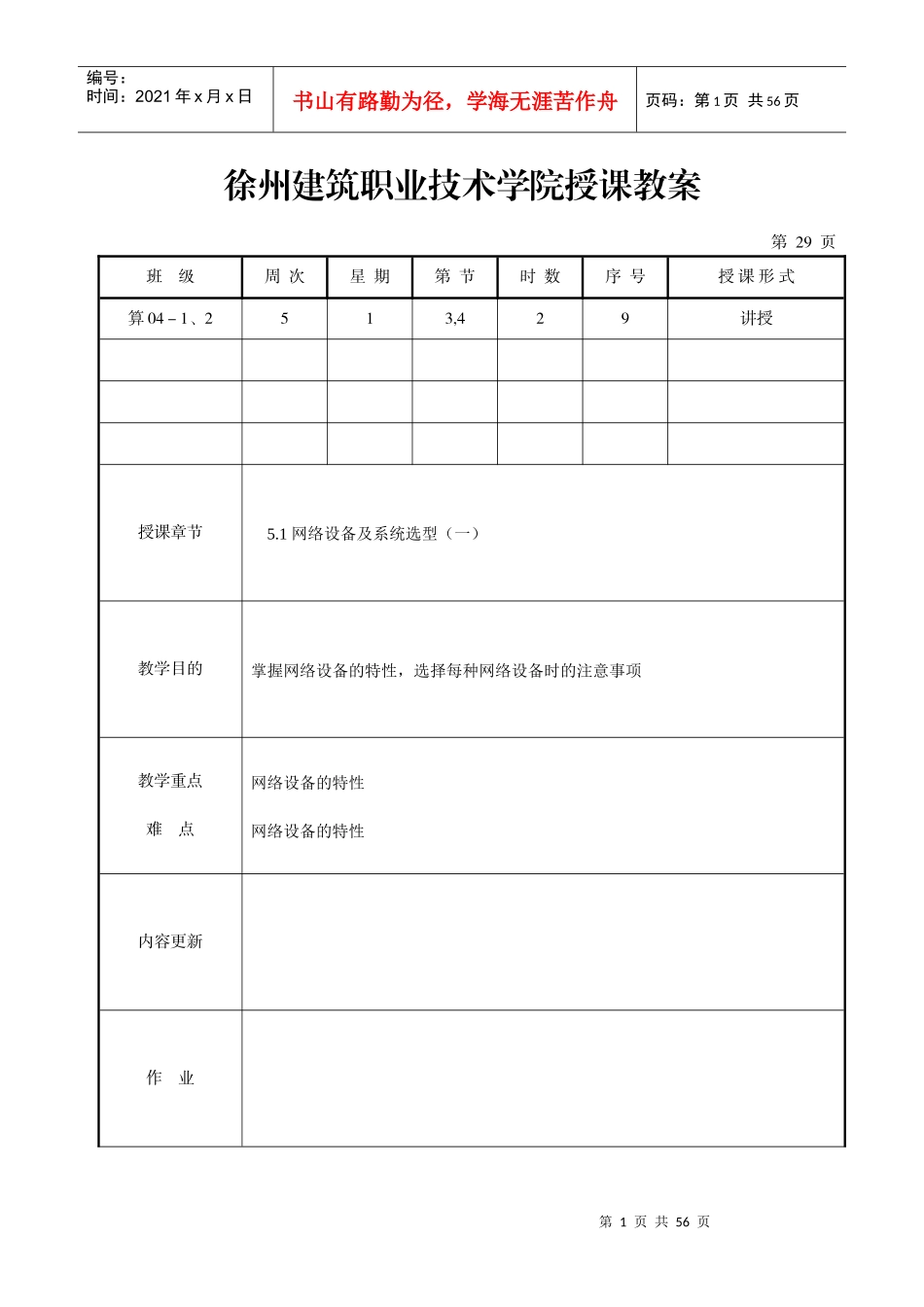

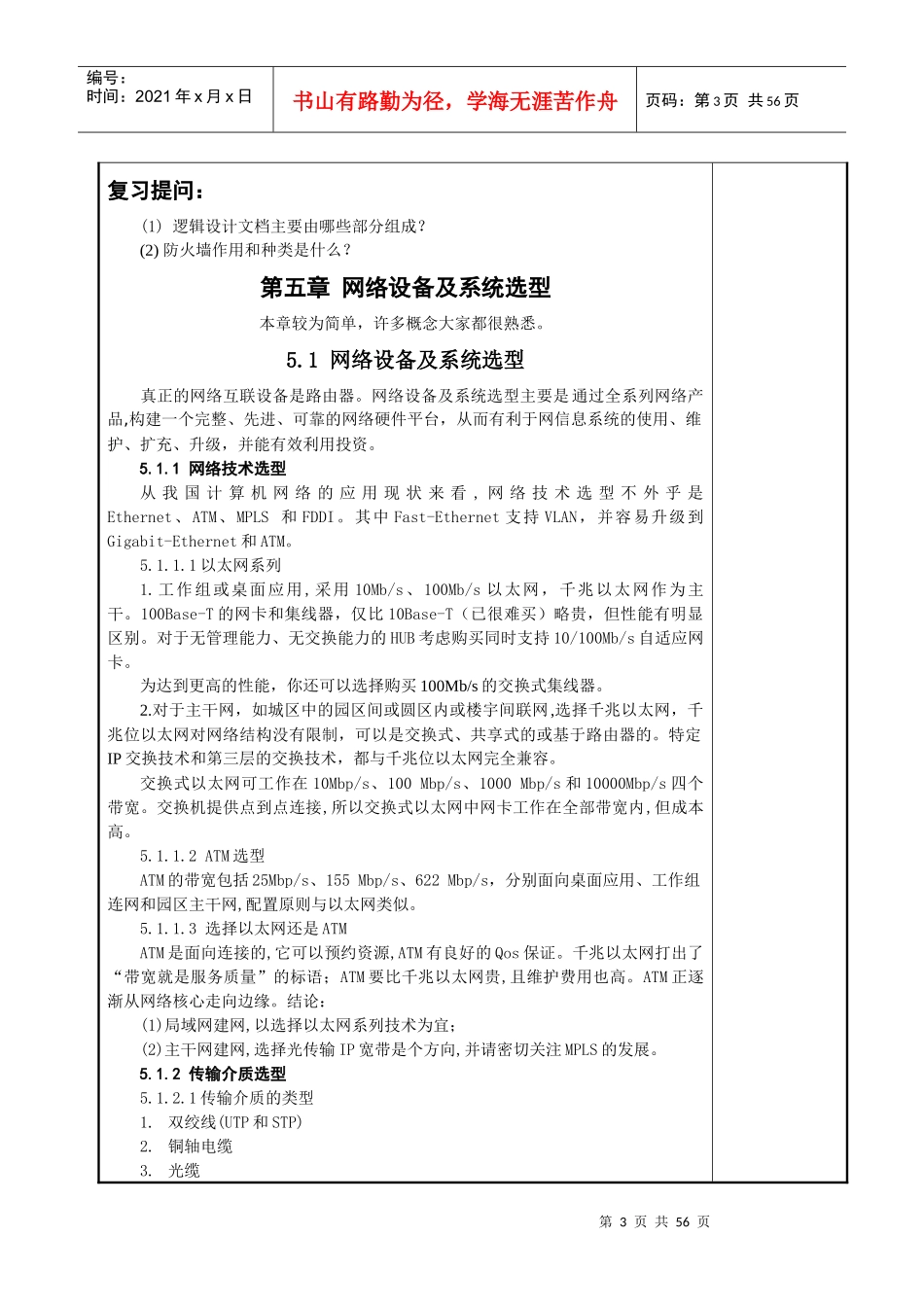

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页徐州建筑职业技术学院授课教案第29页班级周次星期第节时数序号授课形式算04－1、2513,429讲授授课章节5.1网络设备及系统选型（一）教学目的掌握网络设备的特性，选择每种网络设备时的注意事项教学重点难点网络设备的特性网络设备的特性内容更新作业第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页课后体会第30页主要内容教学设计第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页复习提问：(1)逻辑设计文档主要由哪些部分组成？(2)防火墙作用和种类是什么？第五章网络设备及系统选型本章较为简单，许多概念大家都很熟悉。5.1网络设备及系统选型真正的网络互联设备是路由器。网络设备及系统选型主要是通过全系列网络产品,构建一个完整、先进、可靠的网络硬件平台，从而有利于网信息系统的使用、维护、扩充、升级，并能有效利用投资。5.1.1网络技术选型从我国计算机网络的应用现状来看,网络技术选型不外乎是Ethernet、ATM、MPLS和FDDI。其中Fast-Ethernet支持VLAN，并容易升级到Gigabit-Ethernet和ATM。5.1.1.1以太网系列1.工作组或桌面应用,采用10Mb/s、100Mb/s以太网，千兆以太网作为主干。100Base-T的网卡和集线器，仅比10Base-T（已很难买）略贵，但性能有明显区别。对于无管理能力、无交换能力的HUB考虑购买同时支持10/100Mb/s自适应网卡。为达到更高的性能，你还可以选择购买100Mb/s的交换式集线器。2.对于主干网，如城区中的园区间或圆区内或楼宇间联网,选择千兆以太网，千兆位以太网对网络结构没有限制，可以是交换式、共享式的或基于路由器的。特定IP交换技术和第三层的交换技术，都与千兆位以太网完全兼容。交换式以太网可工作在10Mbp/s、100Mbp/s、1000Mbp/s和10000Mbp/s四个带宽。交换机提供点到点连接,所以交换式以太网中网卡工作在全部带宽内,但成本高。5.1.1.2ATM选型ATM的带宽包括25Mbp/s、155Mbp/s、622Mbp/s，分别面向桌面应用、工作组连网和园区主干网,配置原则与以太网类似。5.1.1.3选择以太网还是ATMATM是面向连接的,它可以预约资源,ATM有良好的Qos保证。千兆以太网打出了“带宽就是服务质量”的标语；ATM要比千兆以太网贵,且维护费用也高。ATM正逐渐从网络核心走向边缘。结论：(1)局域网建网,以选择以太网系列技术为宜；(2)主干网建网,选择光传输IP宽带是个方向,并请密切关注MPLS的发展。5.1.2传输介质选型5.1.2.1传输介质的类型1.双绞线(UTP和STP)2.铜轴电缆3.光缆第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base－FX到桌面、ATM主干和ATM到桌面，还支持CATV/CCTV及光纤到桌面（FTTD）,。4.无线5.1.2.2选型注意事项传输特性、连通性、地理范围、安装特性、防护特性和相对价格。5.1.3网卡选型5.1.3.1接口总线与传输速率接口总线有两类：即ISA总线和PCI总线（USB和无线）。传输速率：5.1.3.2网卡上的连接头BNC连接头、RJ-45连接头、AUI连接头、USB网络适配器。5.1.3.3是否支持即插即用(PnP)5.1.4集线器选型（D-LINGK、DE809、3COM、Intel）TE5.1.4.1HUB的作用HUB（总线方式）是一个共享设备，功能是对信号整形放大，扩展网络距离。5.1.4.2选购HUB的注意事项1.带宽是否够用2.是否满足扩展需求5.根据配置形式选购HUB的分为独立型HUB，模块化HUB以及堆叠式HBU三大类注意信号输入口的接口类型，与双绞线连接是需要有RJ45接口；与细缆连接，具有BNC接口。与粗缆连接，具有AUI接口，与光纤连接，具有光纤接口。6．考虑品牌和价格5.1.5交换机类型（3COM、Cisco、华为#COM、实达和D-LINGK等）5.1.5.1交换机的作用交换机可以实现：高速接口极交换、网络的可伸缩性、更好的故障检测和隔离、构成虚拟网。5.1.5.2交换机的重要指标1.生成树标准（SPANNINGTREE）编号是：IEEE802。1D。该标准可以避免回路，增加网络的安全性，生成树算法自动屏蔽掉网络流量小的一...
