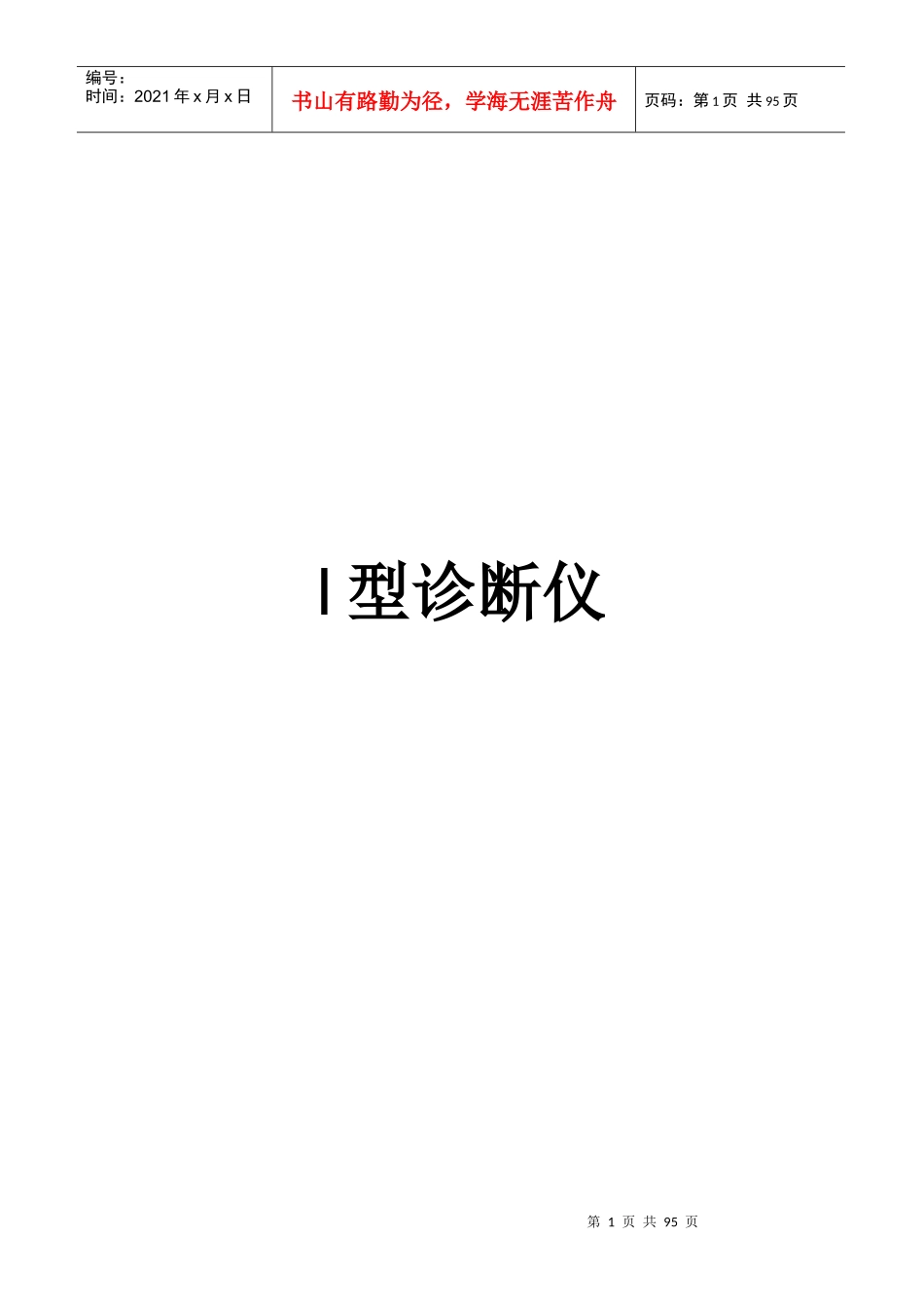

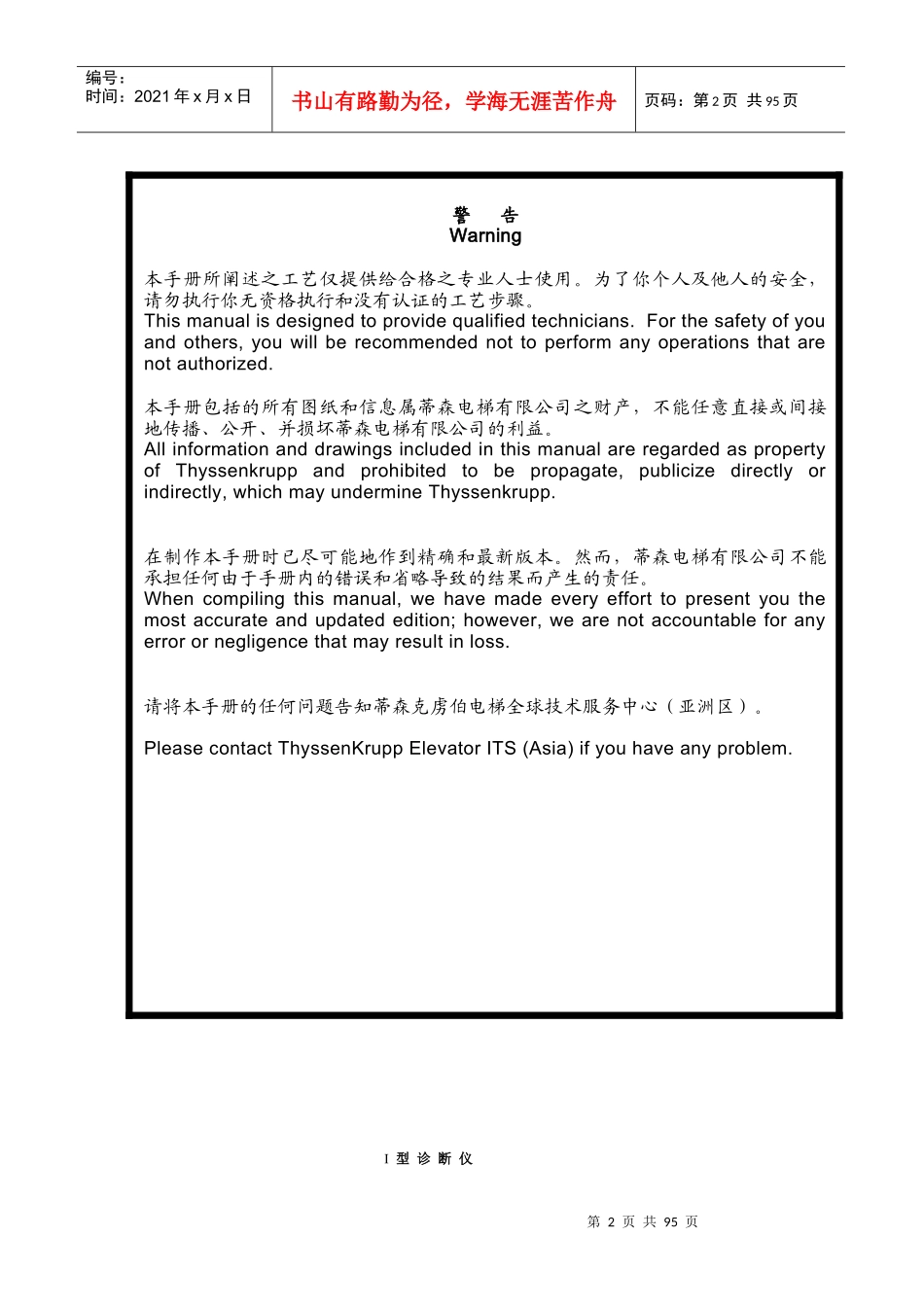

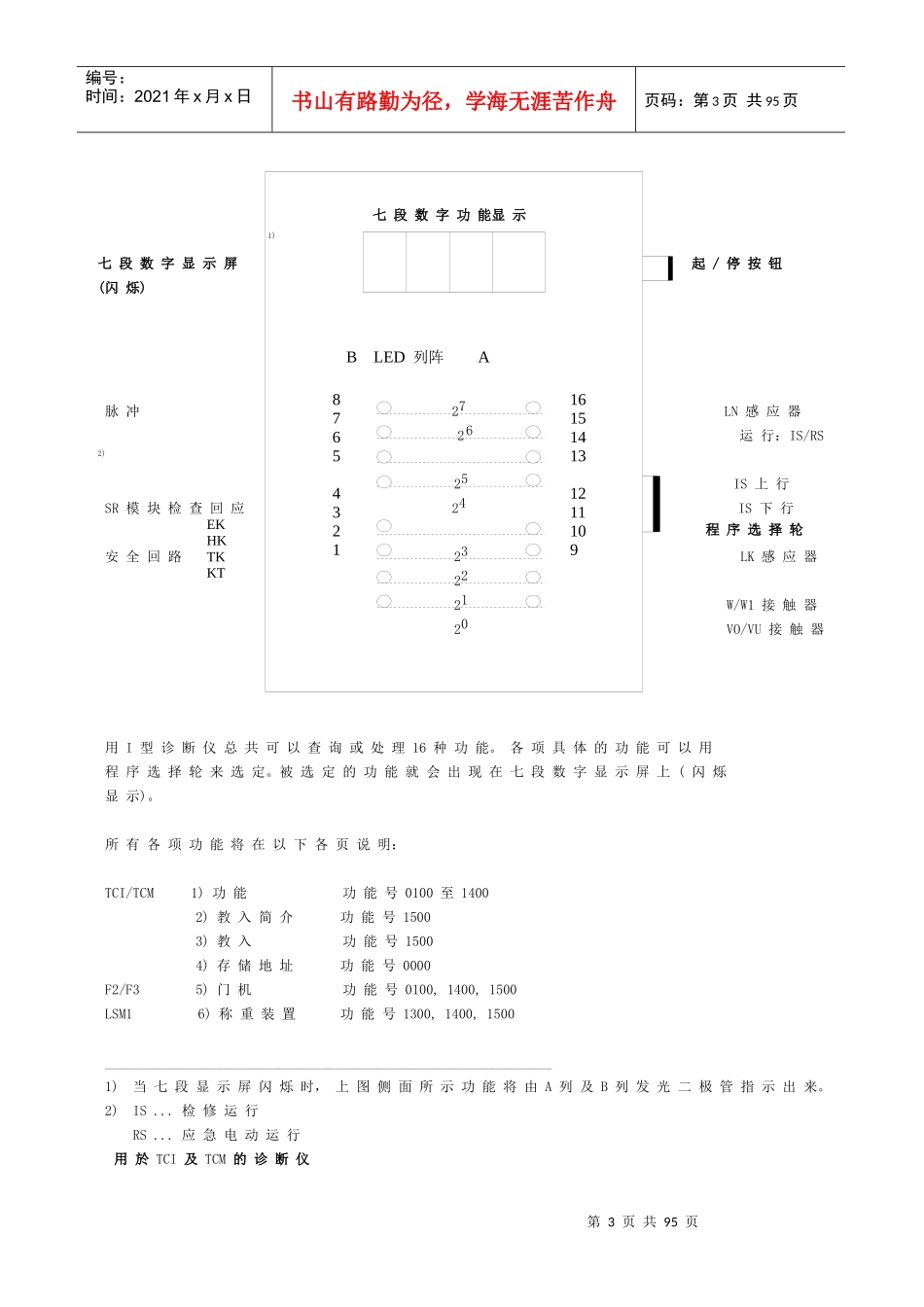

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页I型诊断仪第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页I型诊断仪警告Warning本手册所阐述之工艺仅提供给合格之专业人士使用。为了你个人及他人的安全，请勿执行你无资格执行和没有认证的工艺步骤。Thismanualisdesignedtoprovidequalifiedtechnicians.Forthesafetyofyouandothers,youwillberecommendednottoperformanyoperationsthatarenotauthorized.本手册包括的所有图纸和信息属蒂森电梯有限公司之财产，不能任意直接或间接地传播、公开、并损坏蒂森电梯有限公司的利益。AllinformationanddrawingsincludedinthismanualareregardedaspropertyofThyssenkruppandprohibitedtobepropagate,publicizedirectlyorindirectly,whichmayundermineThyssenkrupp.在制作本手册时已尽可能地作到精确和最新版本。然而，蒂森电梯有限公司不能承担任何由于手册内的错误和省略导致的结果而产生的责任。Whencompilingthismanual,wehavemadeeveryefforttopresentyouthemostaccurateandupdatededition;however,wearenotaccountableforanyerrorornegligencethatmayresultinloss.请将本手册的任何问题告知蒂森克虏伯电梯全球技术服务中心（亚洲区）。PleasecontactThyssenKruppElevatorITS(Asia)ifyouhaveanyproblem.第3页共95页第2页共95页BLED列阵A87654321161514131211109EKHKTKKT编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页七段数字功能显示1)七段数字显示屏起/停按钮(闪烁)脉冲27LN感应器26运行：IS/RS2)25IS上行SR模块检查回应24IS下行程序选择轮安全回路23LK感应器2221W/W1接触器20VO/VU接触器用I型诊断仪总共可以查询或处理16种功能。各项具体的功能可以用程序选择轮来选定。被选定的功能就会出现在七段数字显示屏上(闪烁显示)。所有各项功能将在以下各页说明：TCI/TCM1)功能功能号0100至14002)教入简介功能号15003)教入功能号15004)存储地址功能号0000F2/F35)门机功能号0100,1400,1500LSM16)称重装置功能号1300,1400,1500________________________________________________________________1)当七段显示屏闪烁时，上图侧面所示功能将由A列及B列发光二极管指示出来。2)IS...检修运行RS...应急电动运行用於TCI及TCM的诊断仪第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页当TCI采用从04.86/3版起的工作程序时，或者当TCM采用从V1版起的工作程序时可选择的功能(有效程序版本表自26页起)。功能名称说明页码第1部分01000200030004000500060007000800090010001100120013001400故障堆栈显示订货号显示轿厢位置运行阶段存储器地址门锁装置门锁装置轿厢召唤厅门召唤厅门召唤轿厢召唤厅门召唤厅门召唤显示版本号及标志位(绿色页)读出故障堆栈及事件堆栈从06.88/6版工作程序起有效轿厢位置显示在七段显示器上；LED无意义。对应的运行阶段在七段显示器上并且通过LED指示通过A列及B列LED显示重要的存储器地址(轿厢)主门：用A列及B列LED显示后门：用A列及B列LED显示对主门一侧楼层发轿厢召唤发下行召唤(TU)-主门侧发上行召唤(TO)-主门侧对后门一侧楼层发轿厢召唤发下行召唤(TU)-后门侧发上行召唤(TO)-后门侧显示CPU工作程序版本及发行日期。显示MW1工作程序版本。在故障堆栈中设置标志。521212123262626262627272727第2部分1500教入简短说明30-42第3部分1500教入驱动装置的教入程序－FV,可控液压驱动,Isostop16M－调速液压驱动(贝林格阀组)－Isostop25M,Isostop40SW(SM,RM)－Isostop60(API,API-S)43-51第4部分0000存储器地址查询或显示特定的存储地址52-75第5部分F2/F3门机教入，事件或故障堆栈76-79第6部分LSM1称重装置教入，故障码80-86使用方法将I型诊断仪插入CPU，必定出现功能显示(闪烁)。用程序选择轮选定所需的功能。只有当七段显示屏闪烁时，才可能从一种功能转换到另一种功能。第5页共95页第4页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
