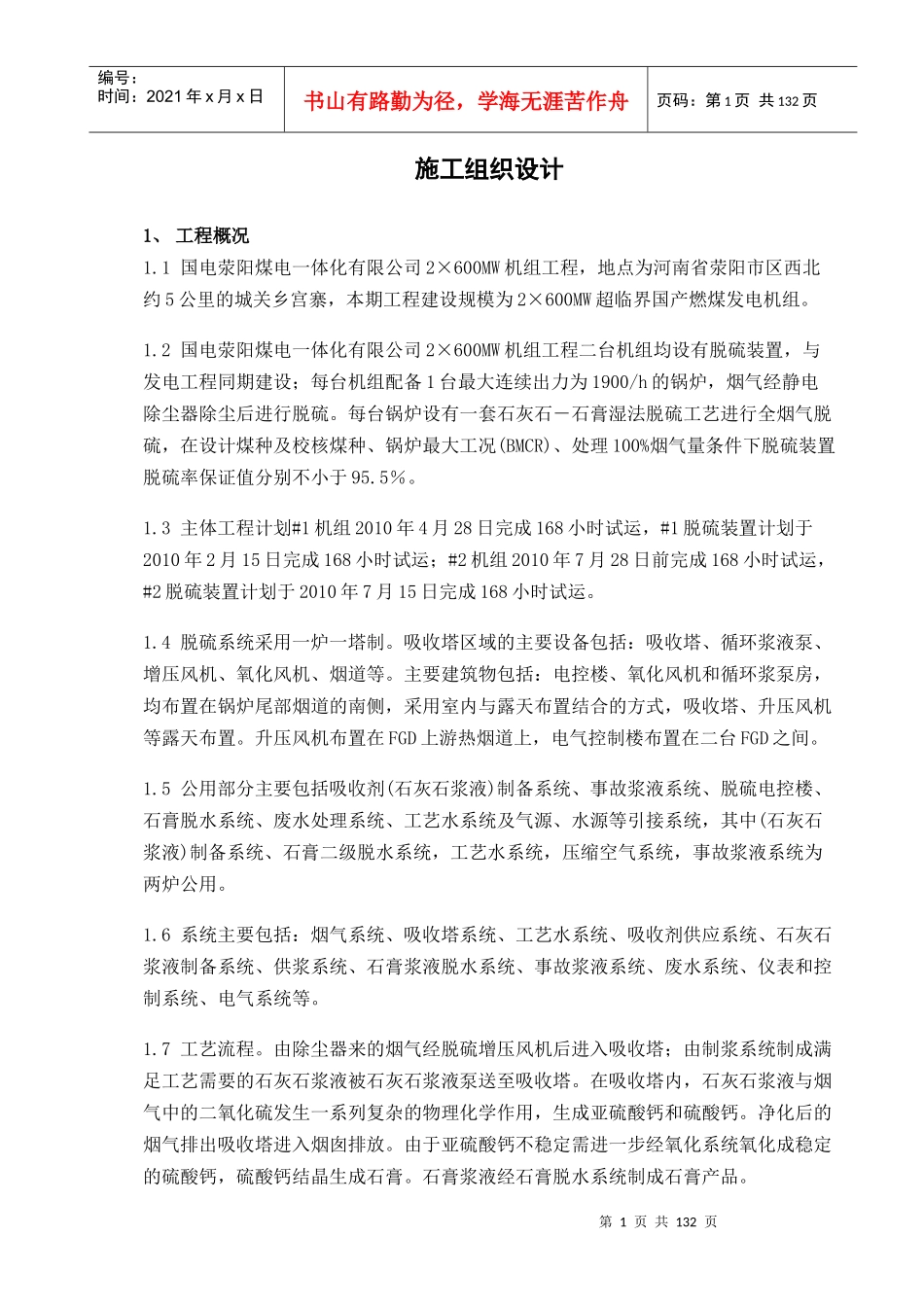

第1页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共132页施工组织设计1、工程概况1.1国电荥阳煤电一体化有限公司2×600MW机组工程，地点为河南省荥阳市区西北约5公里的城关乡宫寨，本期工程建设规模为2×600MW超临界国产燃煤发电机组。1.2国电荥阳煤电一体化有限公司2×600MW机组工程二台机组均设有脱硫装置，与发电工程同期建设；每台机组配备1台最大连续出力为1900/h的锅炉，烟气经静电除尘器除尘后进行脱硫。每台锅炉设有一套石灰石－石膏湿法脱硫工艺进行全烟气脱硫，在设计煤种及校核煤种、锅炉最大工况(BMCR)、处理100%烟气量条件下脱硫装置脱硫率保证值分别不小于95.5％。1.3主体工程计划#1机组2010年4月28日完成168小时试运，#1脱硫装置计划于2010年2月15日完成168小时试运；#2机组2010年7月28日前完成168小时试运，#2脱硫装置计划于2010年7月15日完成168小时试运。1.4脱硫系统采用一炉一塔制。吸收塔区域的主要设备包括：吸收塔、循环浆液泵、增压风机、氧化风机、烟道等。主要建筑物包括：电控楼、氧化风机和循环浆泵房，均布置在锅炉尾部烟道的南侧，采用室内与露天布置结合的方式，吸收塔、升压风机等露天布置。升压风机布置在FGD上游热烟道上，电气控制楼布置在二台FGD之间。1.5公用部分主要包括吸收剂(石灰石浆液)制备系统、事故浆液系统、脱硫电控楼、石膏脱水系统、废水处理系统、工艺水系统及气源、水源等引接系统，其中(石灰石浆液)制备系统、石膏二级脱水系统，工艺水系统，压缩空气系统，事故浆液系统为两炉公用。1.6系统主要包括：烟气系统、吸收塔系统、工艺水系统、吸收剂供应系统、石灰石浆液制备系统、供浆系统、石膏浆液脱水系统、事故浆液系统、废水系统、仪表和控制系统、电气系统等。1.7工艺流程。由除尘器来的烟气经脱硫增压风机后进入吸收塔；由制浆系统制成满足工艺需要的石灰石浆液被石灰石浆液泵送至吸收塔。在吸收塔内，石灰石浆液与烟气中的二氧化硫发生一系列复杂的物理化学作用，生成亚硫酸钙和硫酸钙。净化后的烟气排出吸收塔进入烟囱排放。由于亚硫酸钙不稳定需进一步经氧化系统氧化成稳定的硫酸钙，硫酸钙结晶生成石膏。石膏浆液经石膏脱水系统制成石膏产品。第2页共132页第1页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共132页1.8工程简要描述在脱硫岛EPC范围内的石灰石—石膏湿法全烟气脱硫工艺装置，包括以下部分：—烟气系统—吸收系统装置—石灰石浆液制备系统—FGD石膏脱水及贮存系统—石膏浆液排空及回收系统—工艺水供应系统—脱硫废水处理系统—脱硫岛范围内的钢结构、楼梯和平台—防腐、保温和油漆—检修起吊设施—I&C—电气系统—采暖、通风、除尘及空调—给排水系统—通讯—消防及火灾报警—KKS编码（至部件级）—土建工程（桩基除外）—安装工程—设计—技术服务—EPC工程除明确为招标人工作范围外的其它项目2、编制依据及说明2.1《国电荥阳煤电一体化有限公司2×600MW超临界工程辅机设备采购设备采购合同》2.2《国电荥阳煤电一体化有限公司2×600MW超临界工程辅机设备采购设备采购合同技术协议》2.3《国电荥阳煤电一体化有限公司2×600MW机组烟气脱硫岛EPC总承包工程初步设计》第3页共132页第2页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共132页2.4《国电荥阳煤电一体化有限公司2×600MW机组烟气脱硫岛EPC总承包合同》2.5北京国电龙源环保工程有限公司企业标准《FGD制造、施工及验收技术规范》2.6已经会审的北京国电龙源环保工程有限公司设计图纸；2.7制造厂设备图纸及相关技术文件；2.8国电荥阳煤电一体化有限公司2×600MW工程已签订的合同，招投标文件，有关技术协议；2.9国电荥阳煤电一体化有限公司一期2×600MW工程施工组织总设计；2.10国家、集团公司及各部委颁发的与本工程有关的各种现行有效版本的技术规范、规程、标准、规定、质量评定标准等；2.11国内同类型工程的工程管理经验、工程管理文件、资料以及搜集其他工程的相关资料；2.12现场情况调查资料；2.13国家及地方现行的法律、法规方面的要求。3、专业工程...
