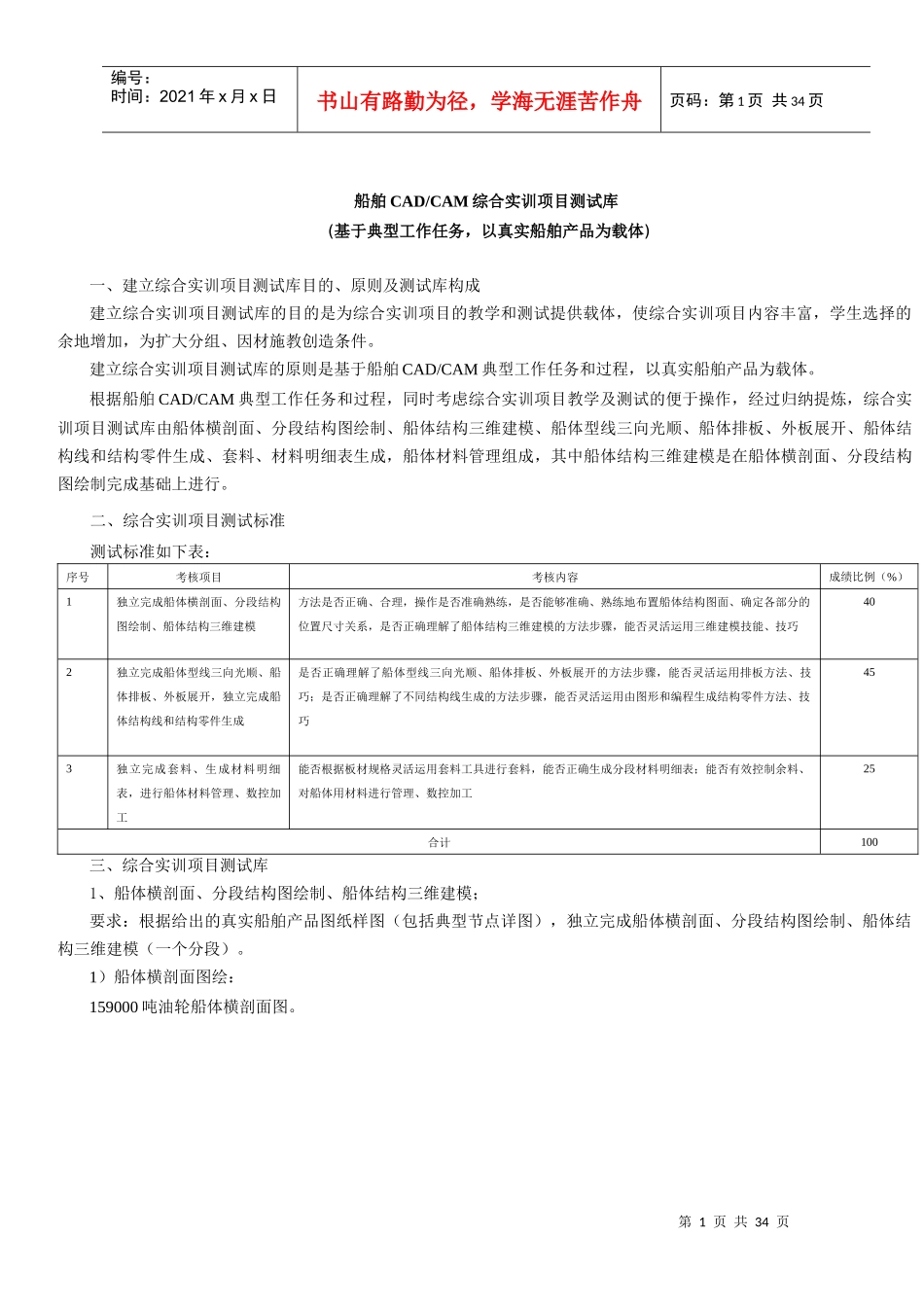

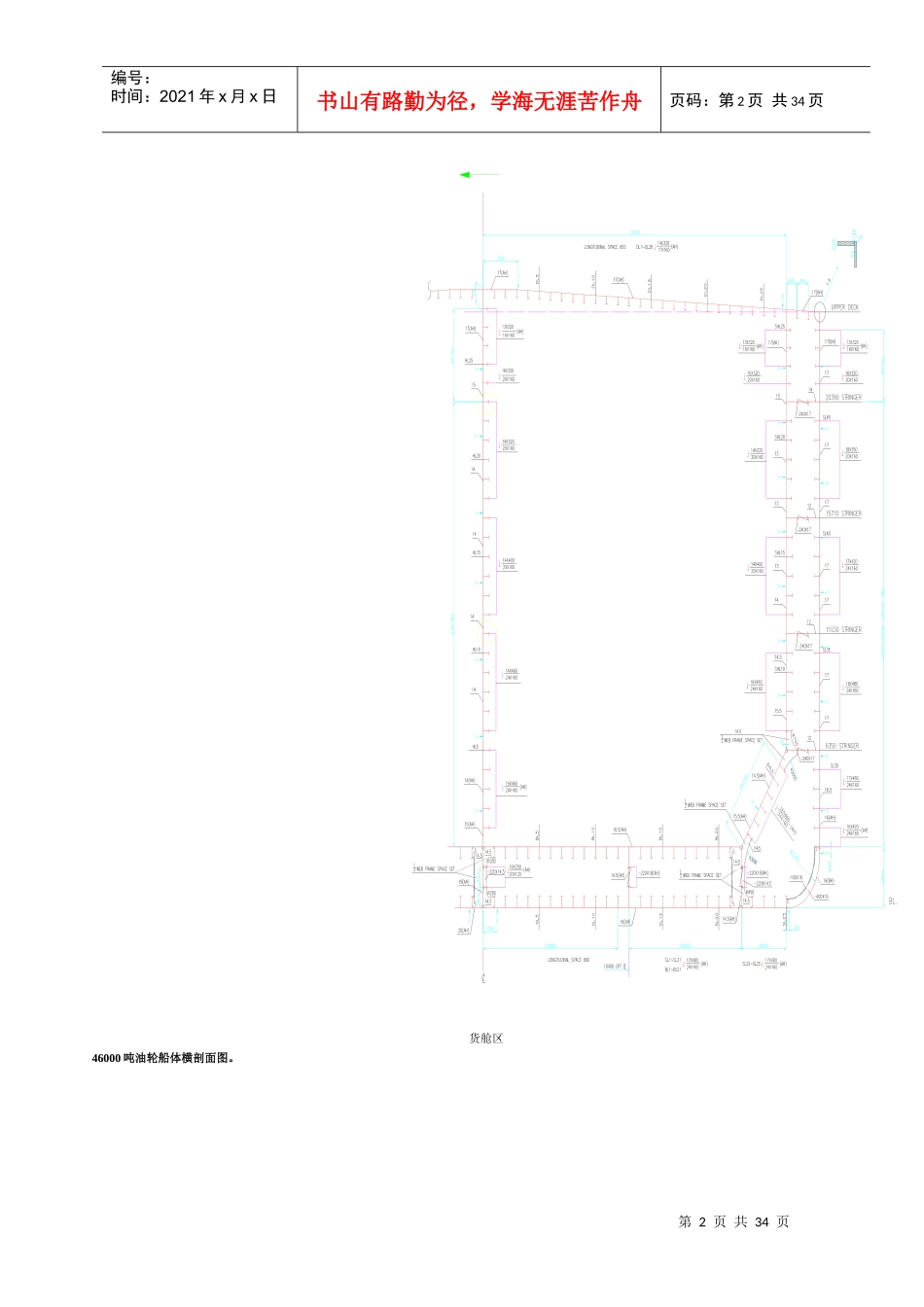

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页船舶CAD/CAM综合实训项目测试库(基于典型工作任务，以真实船舶产品为载体)一、建立综合实训项目测试库目的、原则及测试库构成建立综合实训项目测试库的目的是为综合实训项目的教学和测试提供载体，使综合实训项目内容丰富，学生选择的余地增加，为扩大分组、因材施教创造条件。建立综合实训项目测试库的原则是基于船舶CAD/CAM典型工作任务和过程，以真实船舶产品为载体。根据船舶CAD/CAM典型工作任务和过程，同时考虑综合实训项目教学及测试的便于操作，经过归纳提炼，综合实训项目测试库由船体横剖面、分段结构图绘制、船体结构三维建模、船体型线三向光顺、船体排板、外板展开、船体结构线和结构零件生成、套料、材料明细表生成，船体材料管理组成，其中船体结构三维建模是在船体横剖面、分段结构图绘制完成基础上进行。二、综合实训项目测试标准测试标准如下表：序号考核项目考核内容成绩比例（%）1独立完成船体横剖面、分段结构图绘制、船体结构三维建模方法是否正确、合理，操作是否准确熟练，是否能够准确、熟练地布置船体结构图面、确定各部分的位置尺寸关系，是否正确理解了船体结构三维建模的方法步骤，能否灵活运用三维建模技能、技巧402独立完成船体型线三向光顺、船体排板、外板展开，独立完成船体结构线和结构零件生成是否正确理解了船体型线三向光顺、船体排板、外板展开的方法步骤，能否灵活运用排板方法、技巧；是否正确理解了不同结构线生成的方法步骤，能否灵活运用由图形和编程生成结构零件方法、技巧453独立完成套料、生成材料明细表，进行船体材料管理、数控加工能否根据板材规格灵活运用套料工具进行套料，能否正确生成分段材料明细表；能否有效控制余料、对船体用材料进行管理、数控加工25合计100三、综合实训项目测试库1、船体横剖面、分段结构图绘制、船体结构三维建模；要求：根据给出的真实船舶产品图纸样图（包括典型节点详图），独立完成船体横剖面、分段结构图绘制、船体结构三维建模（一个分段）。1）船体横剖面图绘：159000吨油轮船体横剖面图。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页货舱区46000吨油轮船体横剖面图。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页货舱区第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页机舱区第8页共34页第7页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共34页第9页共34页第8页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共34页机舱区27000吨散货船船体横剖面图第10页共34页第9页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共34页货舱区第11页共34页第10页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共34页货舱区2）结构图绘制159000吨油轮船体分段131分段：第12页共34页第11页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共34页轴侧图第13页共34页第12页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共34页外板展开图(左右对称)1：50P-3A16.0AP-1A16.0A400PLUG(P&S)放泄塞(左右)P-4A16.0A200P-2A16.0A200CV-2B505050CV-2B#-6#-4#-2#0#2#4#6#8#10#12#14#16150CV-2B1000肋距800第14页共34页第13页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共34页MD-9SA19.0A9200CV-2B2101AMD-2SA14.0AS4950MD-1SA14.0A5021050R650AAI-2550MD-4SA14....
