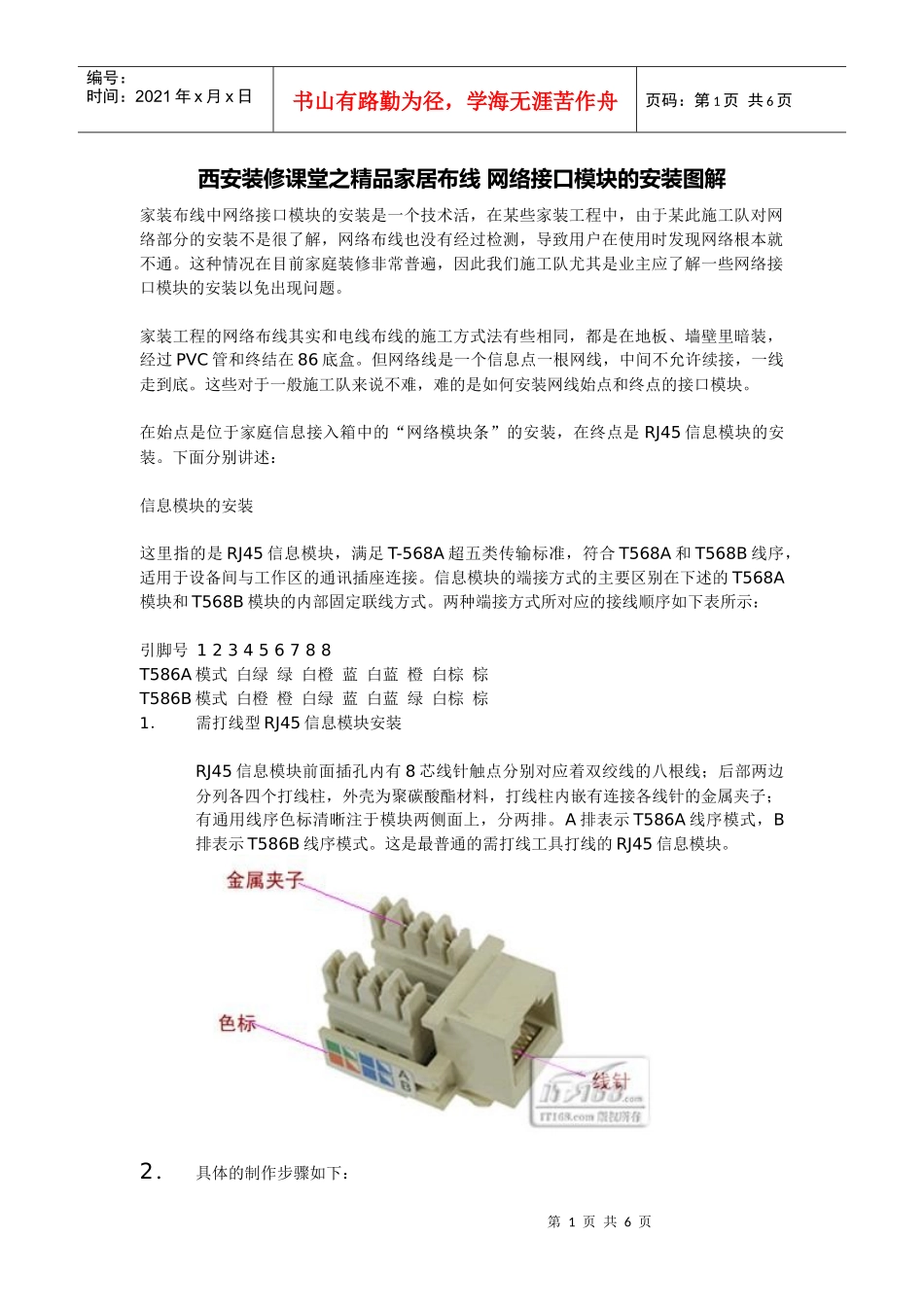

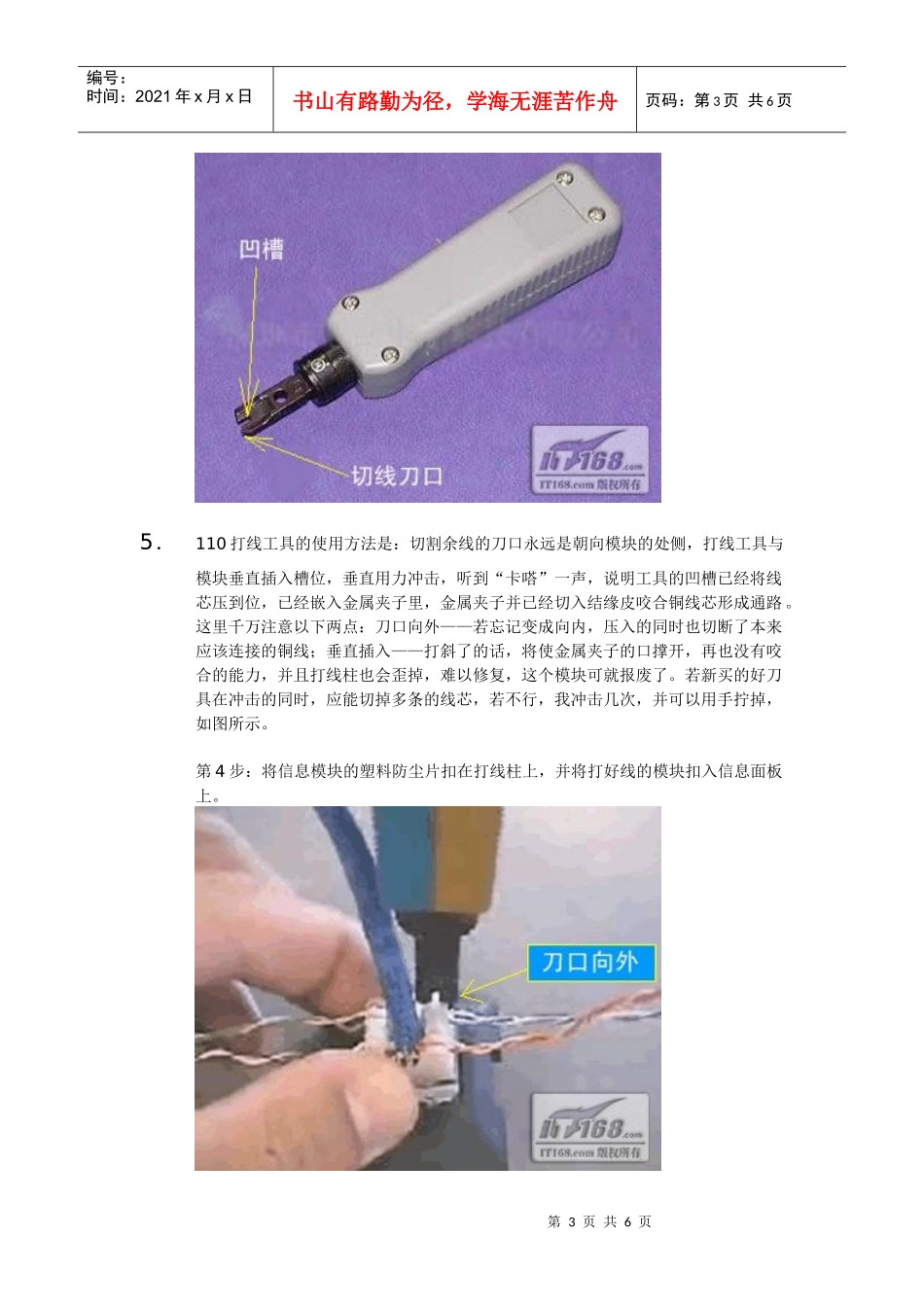

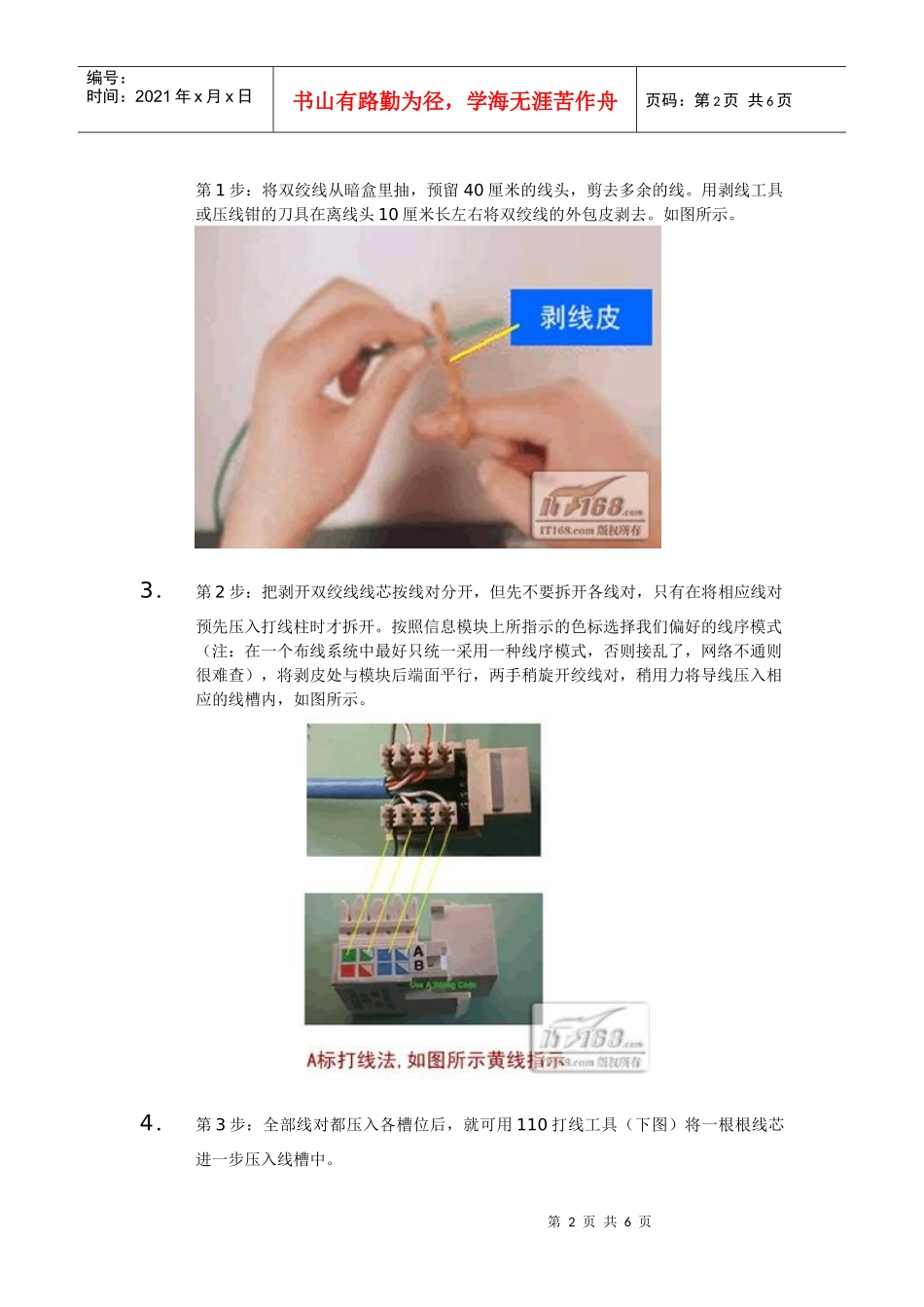

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页西安装修课堂之精品家居布线网络接口模块的安装图解家装布线中网络接口模块的安装是一个技术活，在某些家装工程中，由于某此施工队对网络部分的安装不是很了解，网络布线也没有经过检测，导致用户在使用时发现网络根本就不通。这种情况在目前家庭装修非常普遍，因此我们施工队尤其是业主应了解一些网络接口模块的安装以免出现问题。家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。但网络线是一个信息点一根网线，中间不允许续接，一线走到底。这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。两种端接方式所对应的接线顺序如下表所示：引脚号123456788T586A模式白绿绿白橙蓝白蓝橙白棕棕T586B模式白橙橙白绿蓝白蓝绿白棕棕1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。A排表示T586A线序模式，B排表示T586B线序模式。这是最普通的需打线工具打线的RJ45信息模块。2．具体的制作步骤如下：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。如图所示。3．第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。4．第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页5．110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。这里千万注意以下两点：刀口向外——若忘记变成向内，压入的同时也切断了本来应该连接的铜线；垂直插入——打斜了的话，将使金属夹子的口撑开，再也没有咬合的能力，并且打线柱也会歪掉，难以修复，这个模块可就报废了。若新买的好刀具在冲击的同时，应能切掉多条的线芯，若不行，我冲击几次，并可以用手拧掉，如图所示。第4步：将信息模块的塑料防尘片扣在打线柱上，并将打好线的模块扣入信息面板上。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页6．2．免打线型RJ45信息模块安装免打线型RJ45信息模块的设计便于无需打线工具而准确快速地完成端接，没有打线柱，而是在模块的里面有两排各四个的金属夹子，而锁扣机构集成在扣锁帽里，色标也标柱在扣锁帽后端，端接时，用剪刀裁出约4CM的线，按色标将线芯放进相应的槽位，扣上，再用钳子压一下扣锁帽即可（有些可以用手压下，并锁定）。扣锁帽确保铜线全部端接并防止滑动，扣锁帽多为透明，以方便观察线与金属夹子的咬合情况，如图所示。7．网络模块条的安装家庭信息接入箱里的网络模块条有两种：第一种是网络模块条的背面和正面一样是RJ45插孔；第二种是较正规的信息模块式，也就是说模块条上的插孔其实就是若干个RJ45信息...
