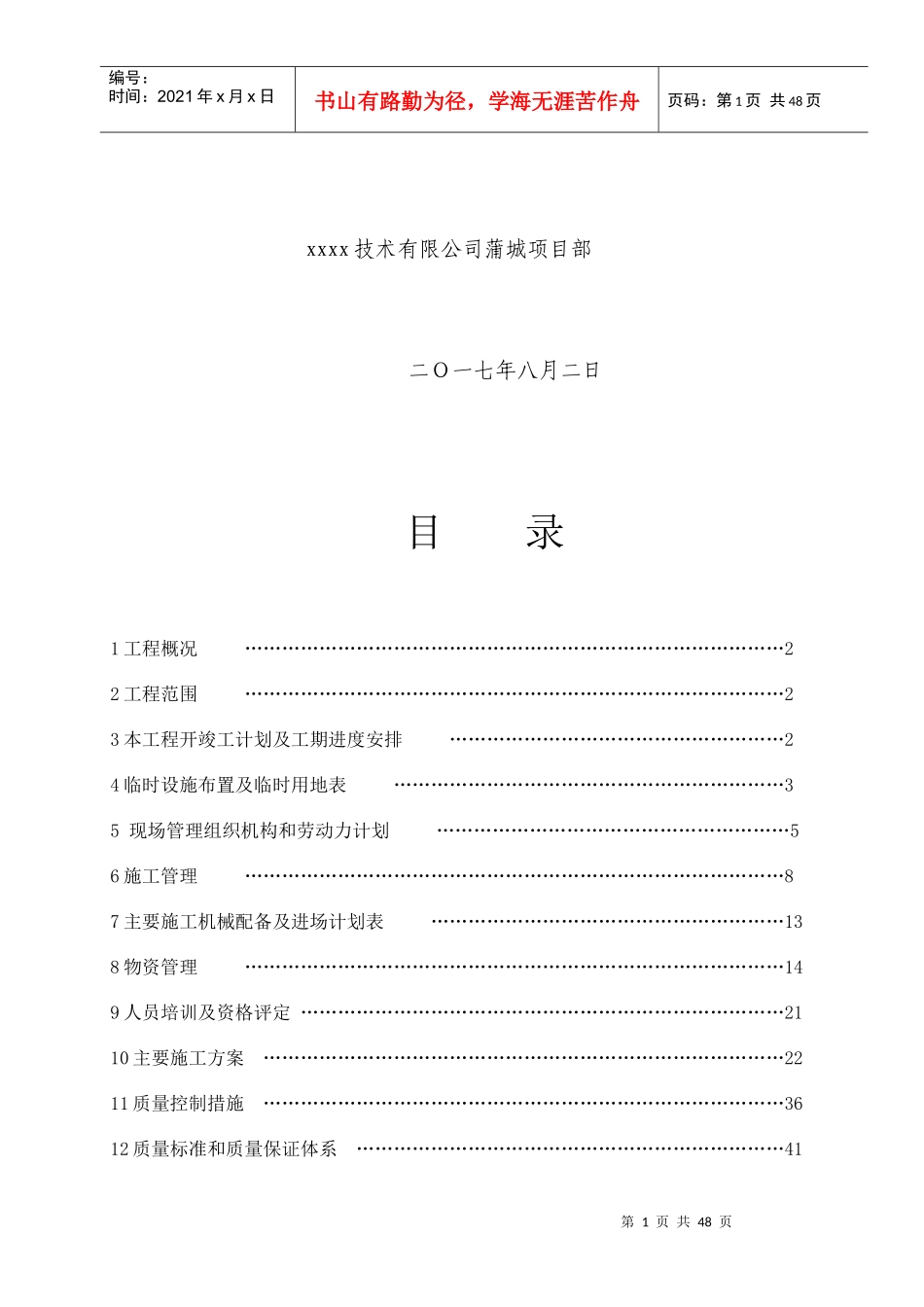

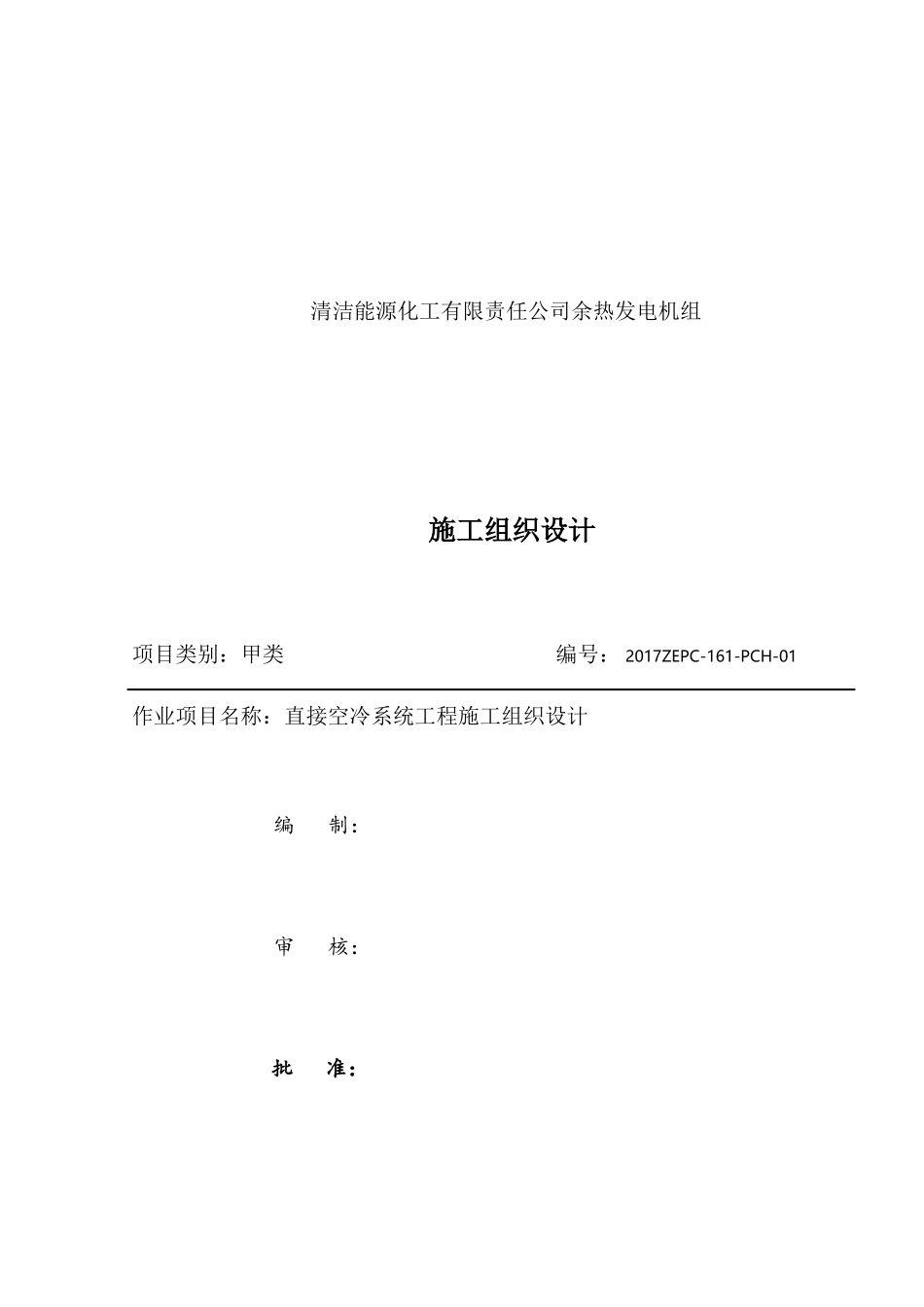

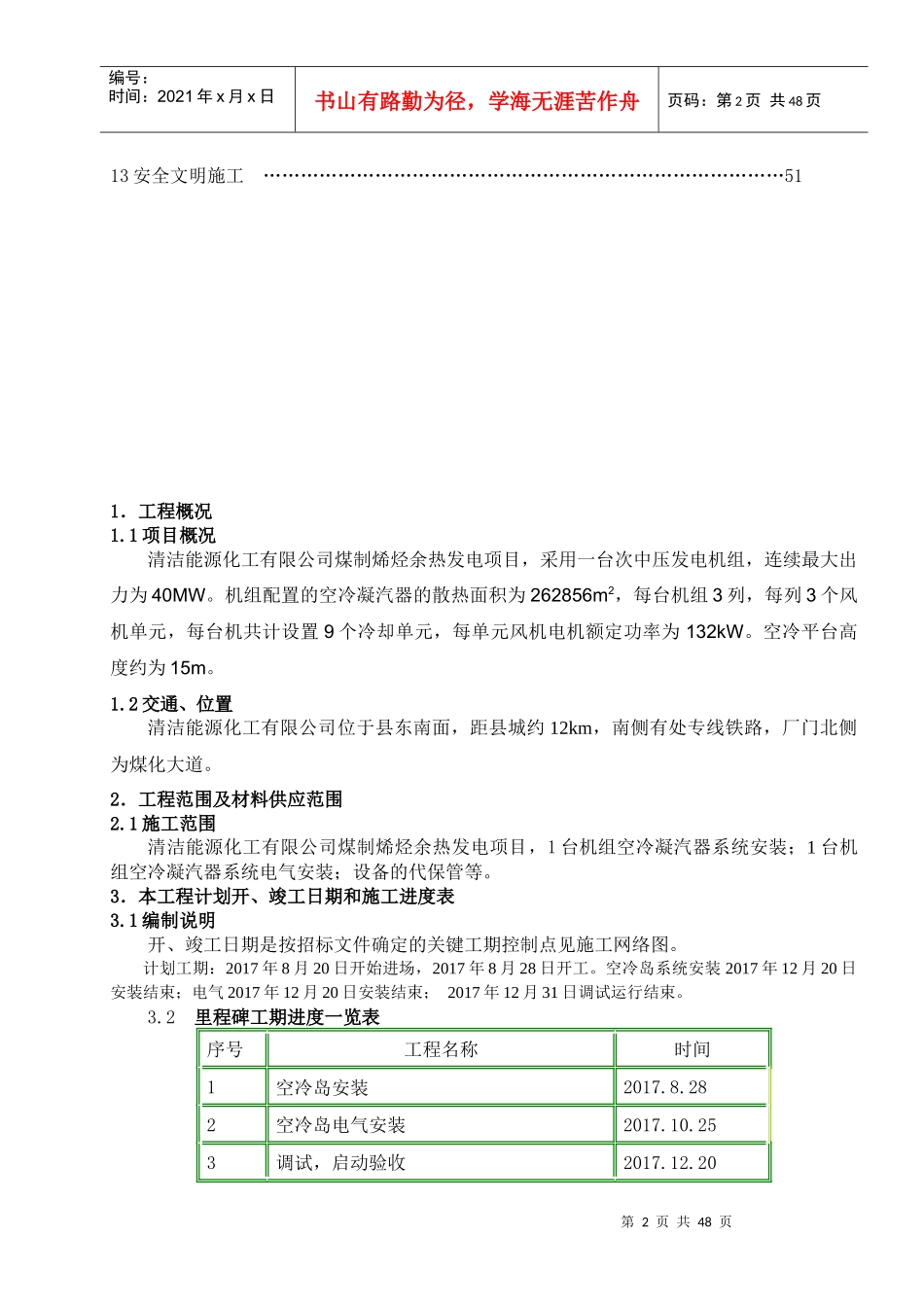

清洁能源化工有限责任公司余热发电机组施工组织设计项目类别：甲类编号：2017ZEPC-161-PCH-01作业项目名称：直接空冷系统工程施工组织设计编制：审核：批准：第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页xxxx技术有限公司蒲城项目部二Ｏ一七年八月二日目录1工程概况……………………………………………………………………………22工程范围……………………………………………………………………………23本工程开竣工计划及工期进度安排………………………………………………24临时设施布置及临时用地表………………………………………………………35现场管理组织机构和劳动力计划…………………………………………………56施工管理……………………………………………………………………………87主要施工机械配备及进场计划表…………………………………………………138物资管理……………………………………………………………………………149人员培训及资格评定……………………………………………………………………2110主要施工方案…………………………………………………………………………2211质量控制措施…………………………………………………………………………3612质量标准和质量保证体系……………………………………………………………41第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页13安全文明施工…………………………………………………………………………511．工程概况1.1项目概况清洁能源化工有限公司煤制烯烃余热发电项目，采用一台次中压发电机组，连续最大出力为40MW。机组配置的空冷凝汽器的散热面积为262856m2，每台机组3列，每列3个风机单元，每台机共计设置9个冷却单元，每单元风机电机额定功率为132kW。空冷平台高度约为15m。1.2交通、位置清洁能源化工有限公司位于县东南面，距县城约12km，南侧有处专线铁路，厂门北侧为煤化大道。2．工程范围及材料供应范围2.1施工范围清洁能源化工有限公司煤制烯烃余热发电项目，1台机组空冷凝汽器系统安装；1台机组空冷凝汽器系统电气安装；设备的代保管等。3．本工程计划开、竣工日期和施工进度表3.1编制说明开、竣工日期是按招标文件确定的关键工期控制点见施工网络图。计划工期：2017年8月20日开始进场，2017年8月28日开工。空冷岛系统安装2017年12月20日安装结束；电气2017年12月20日安装结束；2017年12月31日调试运行结束。3.2里程碑工期进度一览表序号工程名称时间1空冷岛安装2017.8.282空冷岛电气安装2017.10.253调试，启动验收2017.12.20第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页3.4保证进度的主要措施3.4.1组织措施建立工程项目部，在公司和业主方、监理的统一领导下展开工作。项目部设经理、总工施工经理、专职安全员、质量员、资料员等人员。项目部领导班子成员将由优秀的管理人员组成。3.4.2施工机械保证措施公司将选用50T汽车吊等大型机械用于本工程，其它中、小型施工机械利用公司现有设备，不足部分将随时增置，确保施工机械的数量和性能满足工程进度所需。3.4.3技术保证措施（1）本工程将选派公司优秀的工程技术人员对工程进行日常管理，专业配备齐全。（2）大型火电机组空冷岛施工我公司虽已有多台施工的良好业绩，并针对本工程的特点，多次派技术人员赴各地进行学习和收集资料，对其已有较深的认识，技术方案编制已有相当的把握。（3）我们进入现场后，协助业主进行工作，从中了解本工程的特点，组织学习，进行技术准备工作、编制技术文件，从而优化施工方案预测单项工程交叉项目。3.4.4人力保证措施（1）选派经验丰富的技术工人从事机组核心项目的施工，有锅炉、汽轮机、管道、焊接工程等经历。（2）我公司还有经过多台大型火力发电机组施工经验，完全可以满足本工程施工的需要。3.4.5施工调度保证措施（1）按照工期节点，合理安排施工顺序，并根据现场可能出现的影响计划工期的突发状况及时作出调度调整，保证工期不被延误。（2）制定调...
