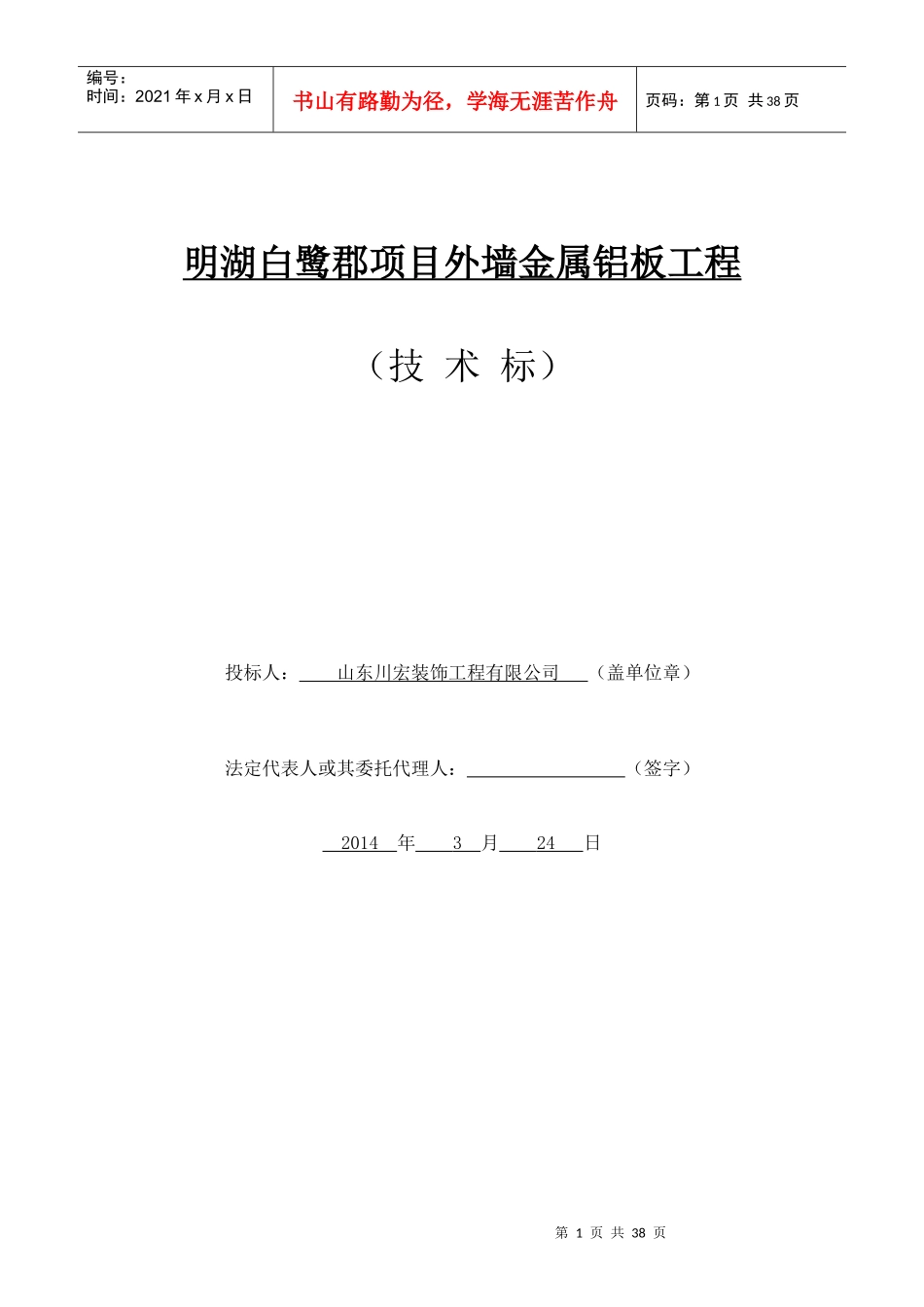

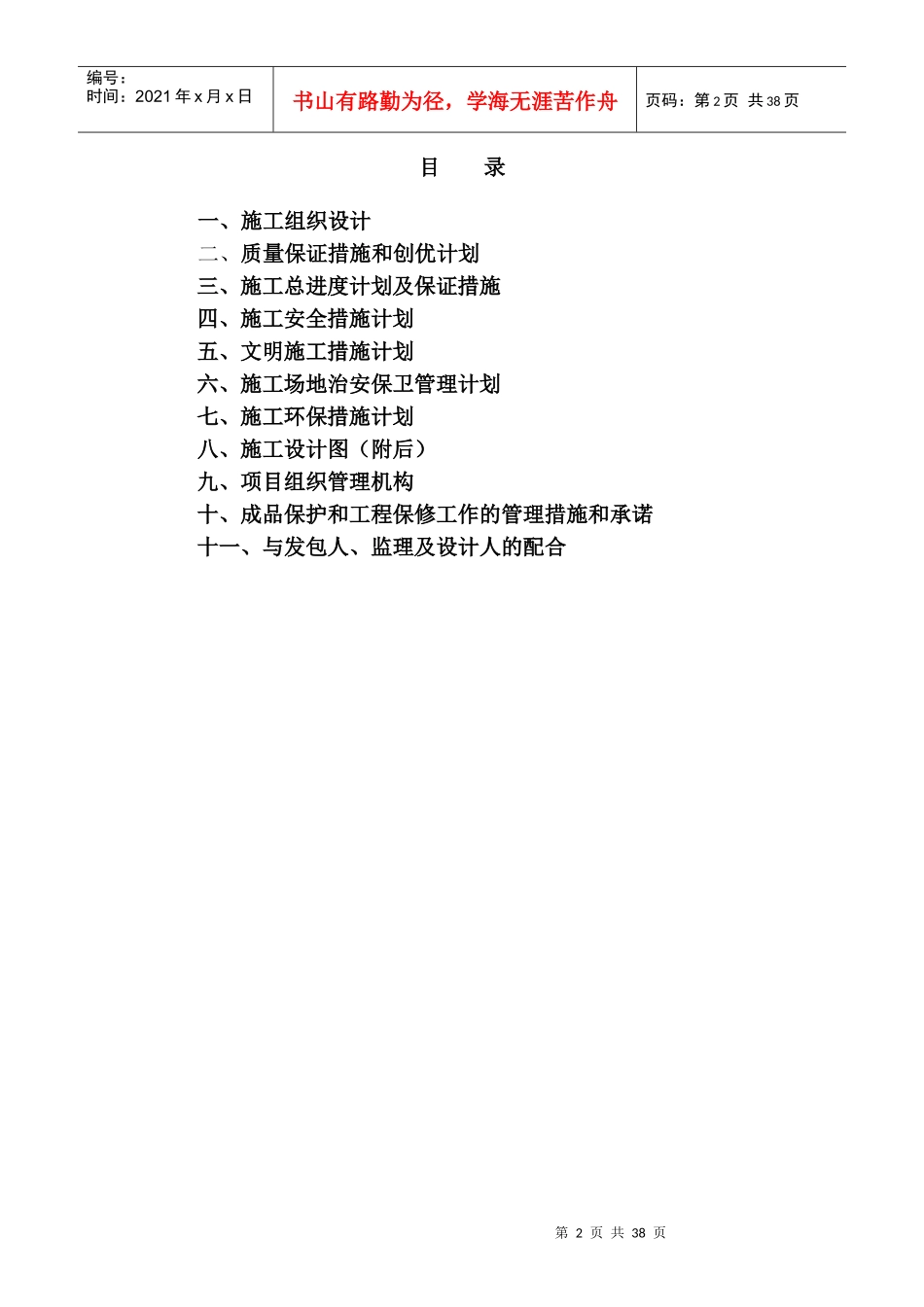

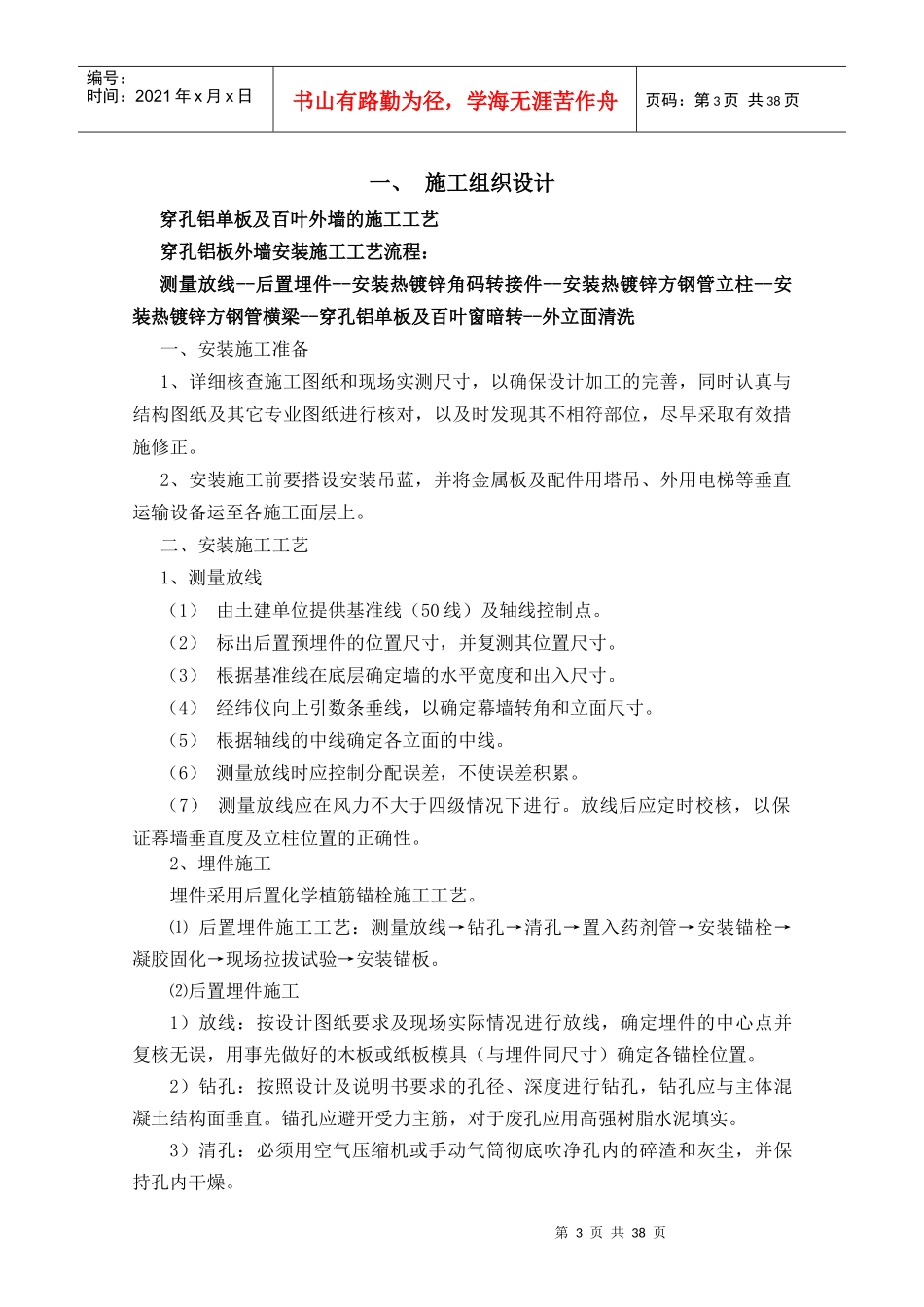

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页明湖白鹭郡项目外墙金属铝板工程（技术标）投标人：山东川宏装饰工程有限公司（盖单位章）法定代表人或其委托代理人：（签字）2014年3月24日第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页目录一、施工组织设计二、质量保证措施和创优计划三、施工总进度计划及保证措施四、施工安全措施计划五、文明施工措施计划六、施工场地治安保卫管理计划七、施工环保措施计划八、施工设计图（附后）九、项目组织管理机构十、成品保护和工程保修工作的管理措施和承诺十一、与发包人、监理及设计人的配合第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页一、施工组织设计穿孔铝单板及百叶外墙的施工工艺穿孔铝板外墙安装施工工艺流程：测量放线--后置埋件--安装热镀锌角码转接件--安装热镀锌方钢管立柱--安装热镀锌方钢管横梁--穿孔铝单板及百叶窗暗转--外立面清洗一、安装施工准备1、详细核查施工图纸和现场实测尺寸，以确保设计加工的完善，同时认真与结构图纸及其它专业图纸进行核对，以及时发现其不相符部位，尽早采取有效措施修正。2、安装施工前要搭设安装吊蓝，并将金属板及配件用塔吊、外用电梯等垂直运输设备运至各施工面层上。二、安装施工工艺1、测量放线（1）由土建单位提供基准线（50线）及轴线控制点。（2）标出后置预埋件的位置尺寸，并复测其位置尺寸。（3）根据基准线在底层确定墙的水平宽度和出入尺寸。（4）经纬仪向上引数条垂线，以确定幕墙转角和立面尺寸。（5）根据轴线的中线确定各立面的中线。（6）测量放线时应控制分配误差，不使误差积累。（7）测量放线应在风力不大于四级情况下进行。放线后应定时校核，以保证幕墙垂直度及立柱位置的正确性。2、埋件施工埋件采用后置化学植筋锚栓施工工艺。⑴后置埋件施工工艺：测量放线→钻孔→清孔→置入药剂管→安装锚栓→凝胶固化→现场拉拔试验→安装锚板。⑵后置埋件施工1）放线：按设计图纸要求及现场实际情况进行放线，确定埋件的中心点并复核无误，用事先做好的木板或纸板模具（与埋件同尺寸）确定各锚栓位置。2）钻孔：按照设计及说明书要求的孔径、深度进行钻孔，钻孔应与主体混凝土结构面垂直。锚孔应避开受力主筋，对于废孔应用高强树脂水泥填实。3）清孔：必须用空气压缩机或手动气筒彻底吹净孔内的碎渣和灰尘，并保持孔内干燥。第4页共38页第3页共38页螺杆药剂管锚栓至底电钻旋入编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页4）置入药剂管：将药剂管放入孔内，并推至孔底。5）安装锚栓：把锚栓塞入专用电钻头内，用锚栓压住孔内药剂管，启动电钻（钻速约250～750r/min），推动锚栓进入孔内至孔底。锚栓在推入和转动过程中将药剂管破碎，树脂、固化剂和石英颗粒混合，并填充到锚栓与钻孔壁之间的空隙内。6）凝胶固化：旋入锚栓后，马上复核其安装尺寸并微调，在凝胶时间内（查产品资料），不得拆卸安装工具，凝胶时间过后，可拆掉安装工具，但在固化时间内，不得触动螺杆。固化时间与安装温度有关，一般：安装温度-5℃～0℃为5h；0℃～10℃为1h；10℃～20℃为30min；20℃以上为20min。7）现场试验：安装一定数量，并在固化时间结束后，随机抽取锚栓进行现场拉拔试验，检验其实际承载力。同规格、同型号、基本相同部位的锚栓组成一个检验批，抽取数量按每批锚栓总数的1‰计算，且不少于3根。8)安装锚板：在锚栓抽样合格后，方可进行锚板安装。3、热镀锌方钢管龙骨的加工和安装（1）热镀锌方钢管龙骨的加工a.检查所有加工的物件。b.将检查合格后的钢材包好保护胶纸。c.根据施工图按加工程序加工，加工后须除去尖角和毛刺。d.按施工图要求，将所须配件安装于钢型材上。e.检查加工符合图纸要求后，将钢型材编号分类包装放置。（2）加工技术要求a各种型材下料长度尺寸允许偏差为±1mm。b.各加工面须去毛刺、飞边。c.螺栓孔应由钻孔和扩孔两道工序完成。d.螺孔尺寸要求：孔位允许偏差±0.5mm。（3）热...
