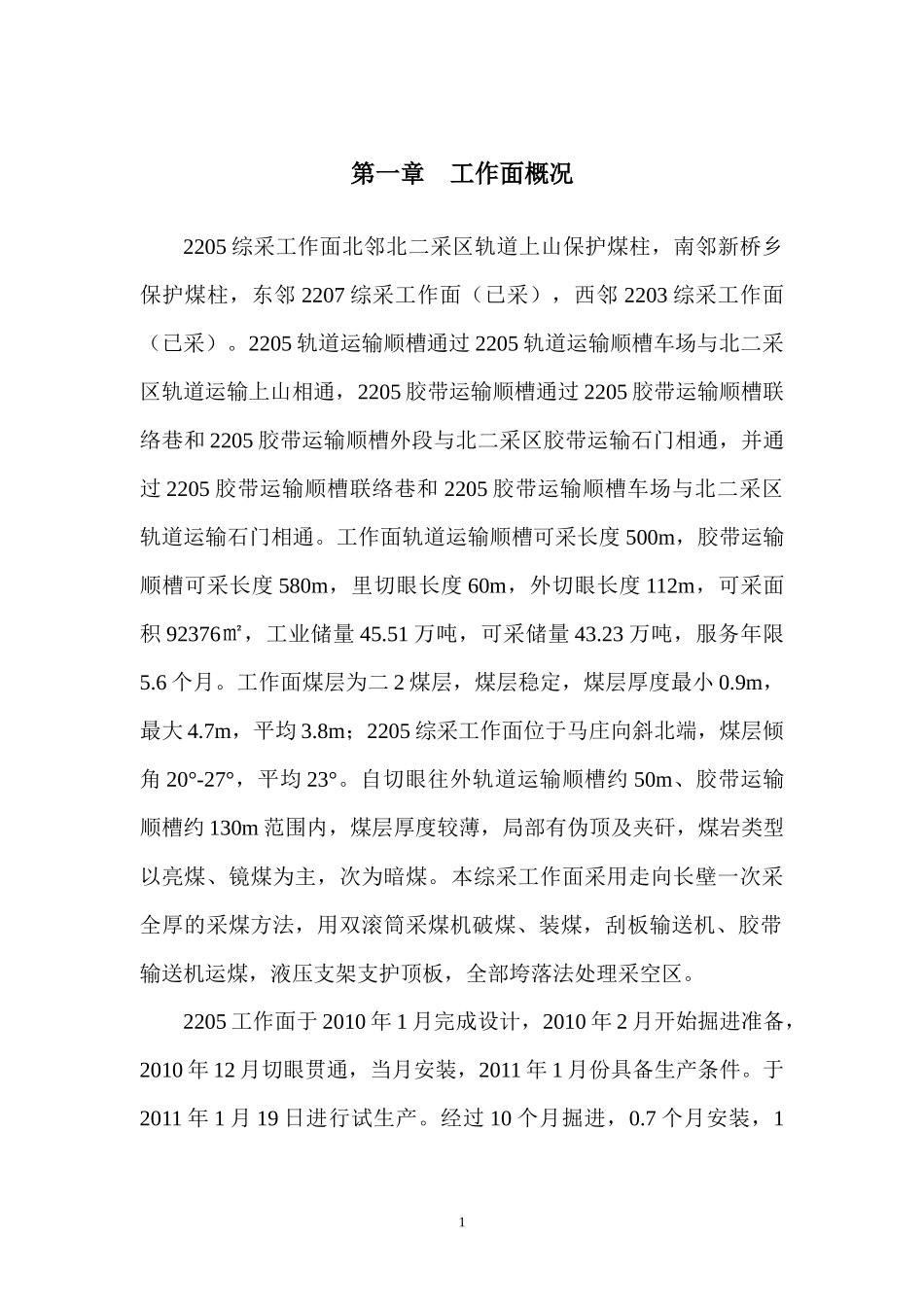

第一章工作面概况2205综采工作面北邻北二采区轨道上山保护煤柱，南邻新桥乡保护煤柱，东邻2207综采工作面（已采），西邻2203综采工作面（已采）。2205轨道运输顺槽通过2205轨道运输顺槽车场与北二采区轨道运输上山相通，2205胶带运输顺槽通过2205胶带运输顺槽联络巷和2205胶带运输顺槽外段与北二采区胶带运输石门相通，并通过2205胶带运输顺槽联络巷和2205胶带运输顺槽车场与北二采区轨道运输石门相通。工作面轨道运输顺槽可采长度500m，胶带运输顺槽可采长度580m，里切眼长度60m，外切眼长度112m，可采面积92376㎡，工业储量45.51万吨，可采储量43.23万吨，服务年限5.6个月。工作面煤层为二2煤层，煤层稳定，煤层厚度最小0.9m，最大4.7m，平均3.8m；2205综采工作面位于马庄向斜北端，煤层倾角20°-27°，平均23°。自切眼往外轨道运输顺槽约50m、胶带运输顺槽约130m范围内，煤层厚度较薄，局部有伪顶及夹矸，煤岩类型以亮煤、镜煤为主，次为暗煤。本综采工作面采用走向长壁一次采全厚的采煤方法，用双滚筒采煤机破煤、装煤，刮板输送机、胶带输送机运煤，液压支架支护顶板，全部垮落法处理采空区。2205工作面于2010年1月完成设计，2010年2月开始掘进准备，2010年12月切眼贯通，当月安装，2011年1月份具备生产条件。于2011年1月19日进行试生产。经过10个月掘进，0.7个月安装，11个月拆除，8.8个月回采，于2011年11月4日结束了全部生产过程，历时20.5个月。工作面掘进出煤2.5万t、回采煤量41.07万t，合计出煤43.57万吨，共投入费用1246.61万元，收入26856.33万元，投入产出比1：21.54。第二章工作面设计总结2205综采工作面依据河南省煤田地质局物探测量队提供的三维地质勘探资料（二2煤底板等高线图）设计而成。工作面北邻北二采区轨道运输上山，南邻新桥乡保护煤柱，东邻2207综采工作面（已采），西邻2203综采工作面（已采）。工作面标高为-382～-310，倾角20°～27°，平均23°，煤层厚度0.9m～4.7m，平均3.8m，工作面走向长度539.8m，倾向长度172m。工作面实际形成后布置图如图2.1所示。图2.12205工作面实际形成后布置图该工作面于2010年1月完成设计，本工作面设计思路如下：1、本设计主要根据2207胶带顺槽揭露地质情况和风氧化带影响2206胶带顺槽外段2206胶带顺槽车场2208胶带顺槽2205轨道顺槽207L1206PC6207P3207P4207P5207P6203G2203G3203G4203G5203G6203G7203G8203Q1F2-03-2177°H=0.8～3.0m∠50°-460-480-520-540-500-500DF4∠70°H=5mP17E16E17P18206WP1206PC1206GC1206GC2206PC6206GC3Ⅷ-431.9846023.89乙31.842203轨道顺槽ⅨⅩⅪ2009年2009年2009年2009年-5402207胶带顺槽-530-530-520-520-510-510-510-500-490-490-490-480-480-480-470-470-470-460-460-450-450-450-440-440-430-430-420-410°H=0.8mF2-03-1152°H=1.4m∠65°F143°∠65°H=0.5mF162°∠55°H=0.5mF140°H=0.5m∠65°F305°∠70°H=0.5mF293°∠85°H=0.5mF300°∠70°H=0.4m-4702205轨道顺槽2205轨顺改造巷2205工作面里切眼732961496073538052205工作面外切眼Ⅻ2009年方位180°方位180°11000++++++++++++++++800002206轨道顺槽车场22方位172°50'13"11334444方位270°方位270°方位180°2000066440020000427541060677135°上山保护煤柱线6,1129,32位置进行设计，考虑做到最大的资源回收。2、充分利用2207工作面胶带顺槽车场来作为2205工作面轨道顺槽车场，利用2201工作面轨道顺槽车场作为2205工作面胶带顺槽车场，通过2203工作面联巷与其胶带顺槽相联，大大减少了掘进工程量。3、2205工作面切眼采用“刀把”型设计,最大限度的提高了煤炭回收量。第三章掘进技术管理总结第一节掘进工作面概述2205工作面掘进总工程量为1954.8m（其中煤巷844.2m，半煤岩巷1097.1m）主要由综掘队施工；岩巷工程量为13.5m，主要由开拓三队施工。工程量见表3-1：表3-12205工作面掘进工程量统计表项目单位工程名称支护形式掘进断面m²净断面m²岩性工程量m开二队2205轨道顺槽车场锚网喷16.2815.12岩12.5综掘队2205轨道顺槽锚网带+锚索11.810.8煤580综掘队2205轨顺联络巷锚网带+锚索7.807.0煤6综掘队2205轨顺1#钻场锚网带+锚...
