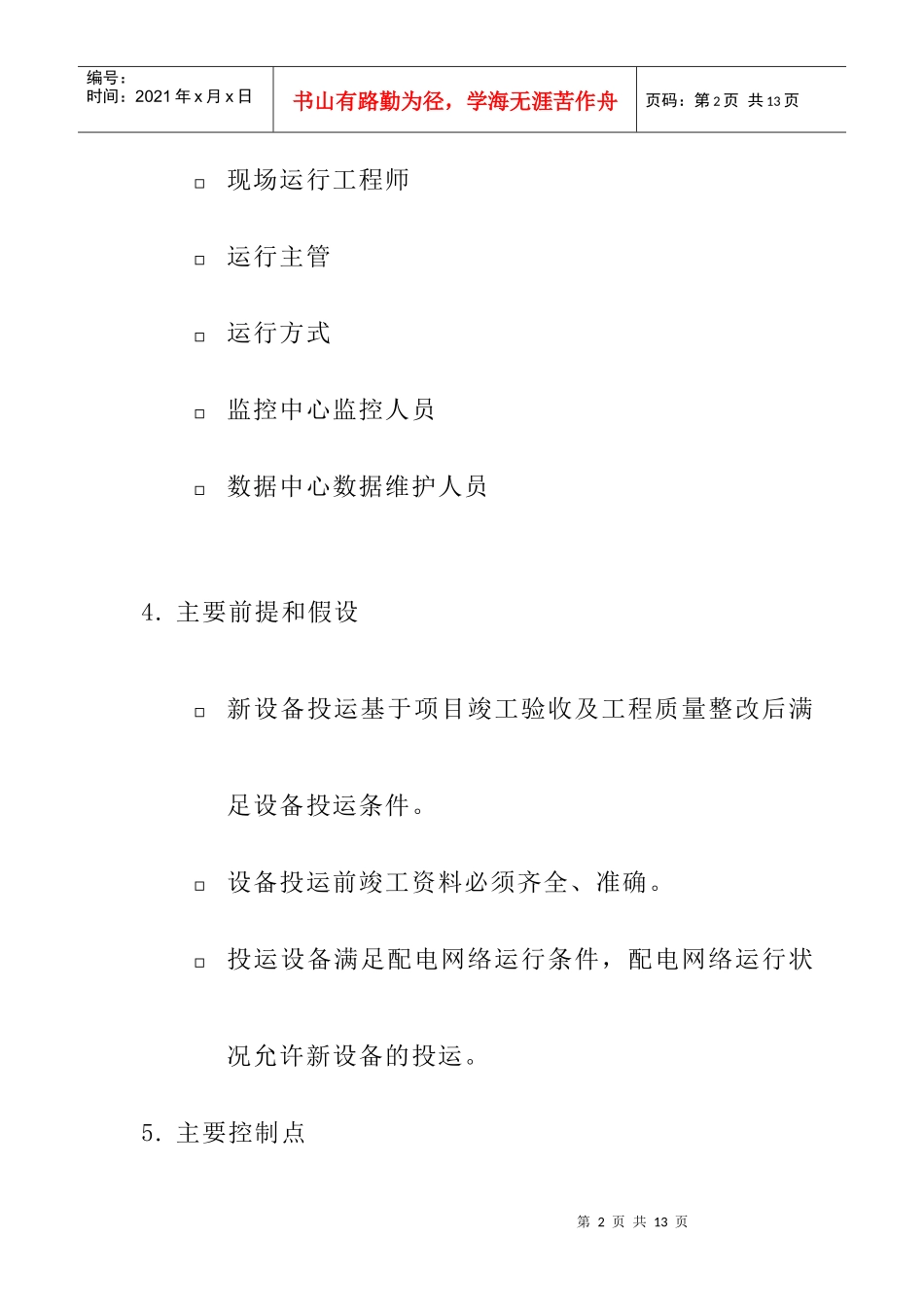

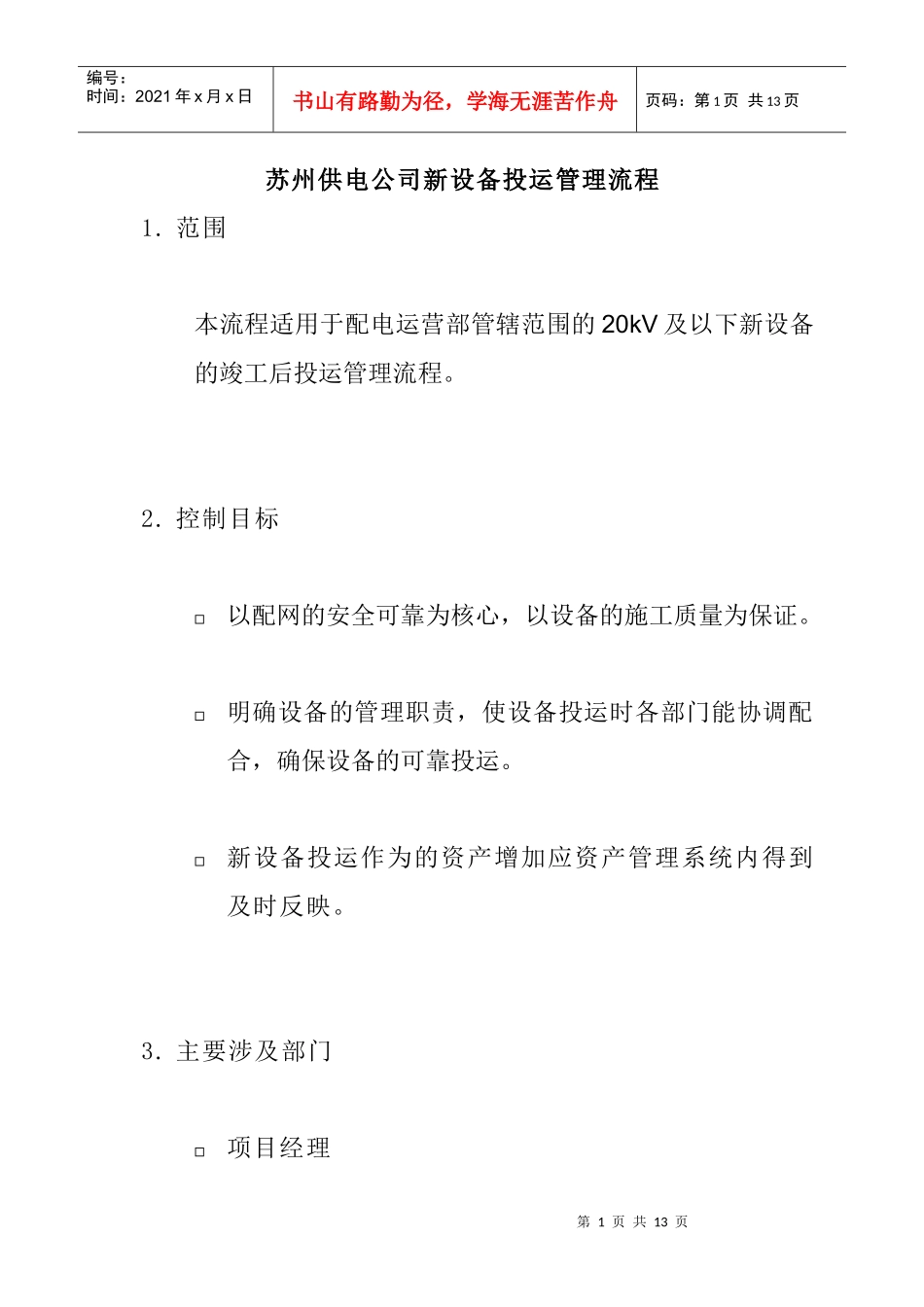

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页苏州供电公司新设备投运管理流程1.范围本流程适用于配电运营部管辖范围的20kV及以下新设备的竣工后投运管理流程。2.控制目标以配网的安全可靠为核心，以设备的施工质量为保证。明确设备的管理职责，使设备投运时各部门能协调配合，确保设备的可靠投运。新设备投运作为的资产增加应资产管理系统内得到及时反映。3.主要涉及部门项目经理第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页现场运行工程师运行主管运行方式监控中心监控人员数据中心数据维护人员4.主要前提和假设新设备投运基于项目竣工验收及工程质量整改后满足设备投运条件。设备投运前竣工资料必须齐全、准确。投运设备满足配电网络运行条件，配电网络运行状况允许新设备的投运。5.主要控制点第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页新设备投运按电压等级分类进行不同的运行准备、由不同的部门承担运行准备及投运管理。新设备投运必须编制启动方案，减少设备投运风险。设备投运后及时维护资产管理信息及运行方式数据信息。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页流程说明第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页步骤说明负责人输出1.竣工验收流程1.1项目经理在设备竣工验收后，提交竣工验收资料，资料准确且手续齐全，交运作中心，同时提供用户送电需求信息。项目经理竣工资料、送电需求信息2.运作中心对判断是否是0.4KV设备2.1现场运行工程师对收到的竣工资料进行汇总分析，确认其准确完整性后判断是否是0.4kV设备，是则进行设备投运准备，否则出具设备建议命名报告。现场运行工程师对不同电压等级设备的处理方式判断3.设备投运准备3.1现场运行工程师师对具备送电条件的0.4kV设备作投运前的准备，准备工作包括安全用具准备、设备编号、运行图绘制等，完成后进行现场运行工程师投运准备第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页步骤说明负责人输出编制启动方案（操作、事故预案）4.出具设备命名及投运报告4.1现场运行工程师对10（20）kV新设备提出设备建议命名报告，命名报告包括设备站所名称、线路名称、设备技术参数、投运建议日期等信息。现场运行工程师命名、投运报告5．审核修改5.1运行主管对命名、投运报告进行审核，判断技术参数的完整、准确性，对设备站所的命名是否与已有站所重复等，送运方员审核，对运方员退回的报告进行修改。运行主管命名、投运报告第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页步骤说明负责人输出6．运方员审核6.1运行方式审核运行主管送交的命名报告，不同意则退回运行主管，同意则进入出具设备命名报告步骤。运行方式审核结果7．出具设备命名报告7.1运行方式审核运行主管送交的命名报告后对设备、线路名称、设备编号进行命名，转现场运行工程师作设备投运准备，同时进入编制启动方案（运方）步骤运行方式命名报告8．编制启动方案（运方）8.1运行方式出具命名报告后编制启动方案，启动方案包括正常运行方式、送电前需向调度汇报内容（工作完成情况、设备的状态等）、紧急运方调整、操作任务票等。运行方式启动方案（运方）第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页步骤说明负责人输出8.2运方员将启动方案（运方）转现场运行工程师编制启动方案（操作、事故预案），同时转监控中心下达操作任务票。9．设备投运准备、编制启动方案（操作、事故预案）9.1现场运行工程师根据运方员下达的启动方案（运方）或低压设备投运准备，投运准备包括安全用具、模拟屏、设备编号等。...
