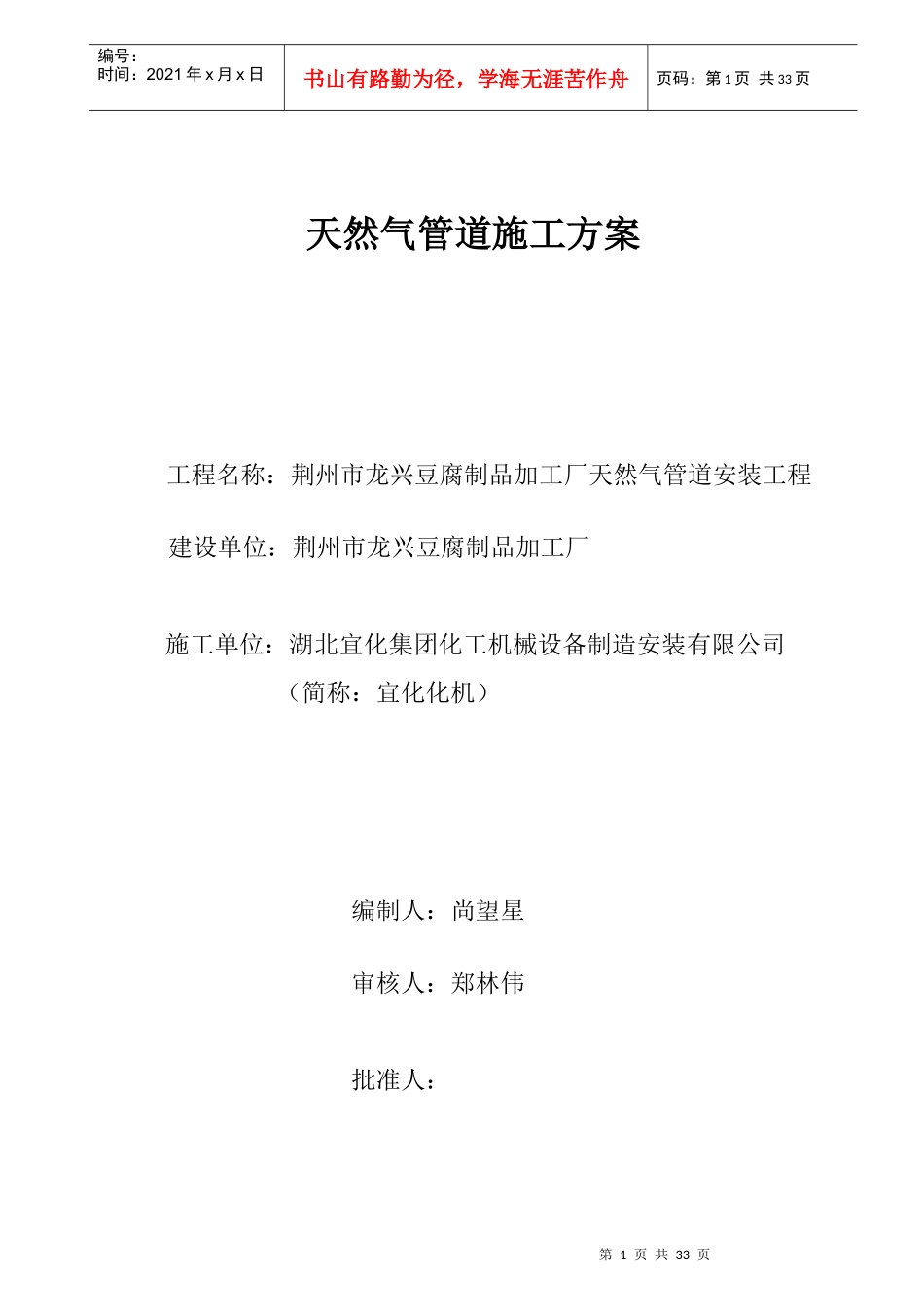

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页天然气管道施工方案工程名称：荆州市龙兴豆腐制品加工厂天然气管道安装工程建设单位：荆州市龙兴豆腐制品加工厂施工单位：湖北宜化集团化工机械设备制造安装有限公司（简称：宜化化机）编制人：尚望星审核人：郑林伟批准人：第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第一章工程概况1、工程简况本管道为沙岑路与东方大道路口沿岑河路至岑河镇的天然气管道工程的入户管段。工程名称为荆州市龙兴豆腐制品加工厂天然气管道安装工程，工程内容为庭院中低压管道铺设、设备阀门安装。荆州市龙兴豆腐制品加工厂位于十号路西侧，天然气中压管道从十号路东侧中压管道上接管，采用非开挖方式向西敷设至豆制品院门口，然后采用开挖直埋式方式向西敷设至院内。设置1台RX400/0.4B-QM调压柜调压，采用LWQZ-80涡轮流量计计量，调压柜后采用架空方式向西敷设至锅炉房。中压管道采用D60.3*3.8低压流体输送用焊接钢管，设计压力为0.4MPa，低压架空管道采用D89*4低压流体输送用焊接钢管，设计压力为15kPa。2、主要工程量序号名称及规格单位数量或重量1调压柜RX400-0.4B-QM台12涡轮流量计LWQZ-80PN1.6MPa台13球阀DN80Q41F—16C个14球阀DN50Q41F—16C个15球阀DN32Q11F—16K个16止回阀DN80PN1.6MPa个17针线阀DN15PN1.6MPa个18压力表0-16KPa块19低压流体输送用焊接钢管D89*4Q235B3PE防腐管米3010低压流体输送用焊接钢管D89*4Q235B米14811低压流体输送用焊接钢管D60.3*3.8Q235B3PE防腐管米5012低压流体输送用焊接钢管D42.4*3.8Q235B米613低压流体输送用焊接钢管D21.3*3.5Q235B米114钢制三通219*6/D60.3*4.020#个115钢制弯头D89*4.5R=1.5D90度20#个1116钢制弯头D60.3*4R=1.5D90度20#个217钢制弯头D42.4*3.6R=1.5D90度20#个518钢制弯头D21.3*2.9R=1.5D90度20#个119钢制变径管D89*4.5/D60.3*4.020#个120钢制变径管D114.3*5.0/D89*4.520#个1第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页21绝缘接头DN50PN1.6个122警示带米11023标示块块424波纹补偿器DN50个13、工程工期本工程的施工工期为15天（从进入施工现场开始）。第二章主要施工验收规范及技术标准1、《城镇燃气设计规范》GB50028-2006；2、《输气管道工程设计规范》GB50251-2003；3、《现场设备、工业管道焊接工程施工规范》GB50236-2011；4、《城镇燃气输配工程施工及验收规范》CJJ33-2005；5、《阴极保护管道的电绝缘标准》SY/T0086-2003；6、《钢制管道焊接及验收规范》SY/T4103-2006；7、《油气长输管道工程施工及验收规范》GB50369-2006；8、《工业金属管道工程施工规范》GB50235-2010；9、《埋地钢质管道阴极保护技术规范》GB/T21448-2008；10、《埋地钢质管道聚乙烯防腐层》GB/T23257-2009；11、《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-2008；12、《埋地钢质管道阴极保护参数测试方法》GB/T21246-2007；13、《钢制管道外腐蚀控制规范》GB/T21447-2008；14、管道蓝图资料。第三章施工管理组织机构1、组织机构图为加强施工管理，我公司将发挥集团优势，选派具有丰富经验的施工管理和工程技术骨干，在施工现场组建精干的项目经理部，按项目法全权负责工程的施工组织和管理，对建设单位负责。项目经理部对下设机构统一管理，参看施工组织结构图，做到责任明确，紧密配合开展工作。施工组织结构图如图1：第4页共33页第3页共33页施工员预算员安全员资料员质检员项目经理技术负责人编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页图1组织机构图2、管理班子成员表表1管理班子成员表序号姓名性别职称现场担任工作备注1王全圣男工程师项目经理2陈飞男工程师技术负责人3郑君洪男助理工程师安全员4李钰婷男助理工程师预算员7张永贵男技师质检员6曹斯国男技师施工员7李功铭男助理工程师资料员第四章人员及机具需求计划1、人员需求计划表2施工人员需求表序号工种人数计划进场时间计划退场时间1测绘员1开工进场竣工退场2土方工10...
