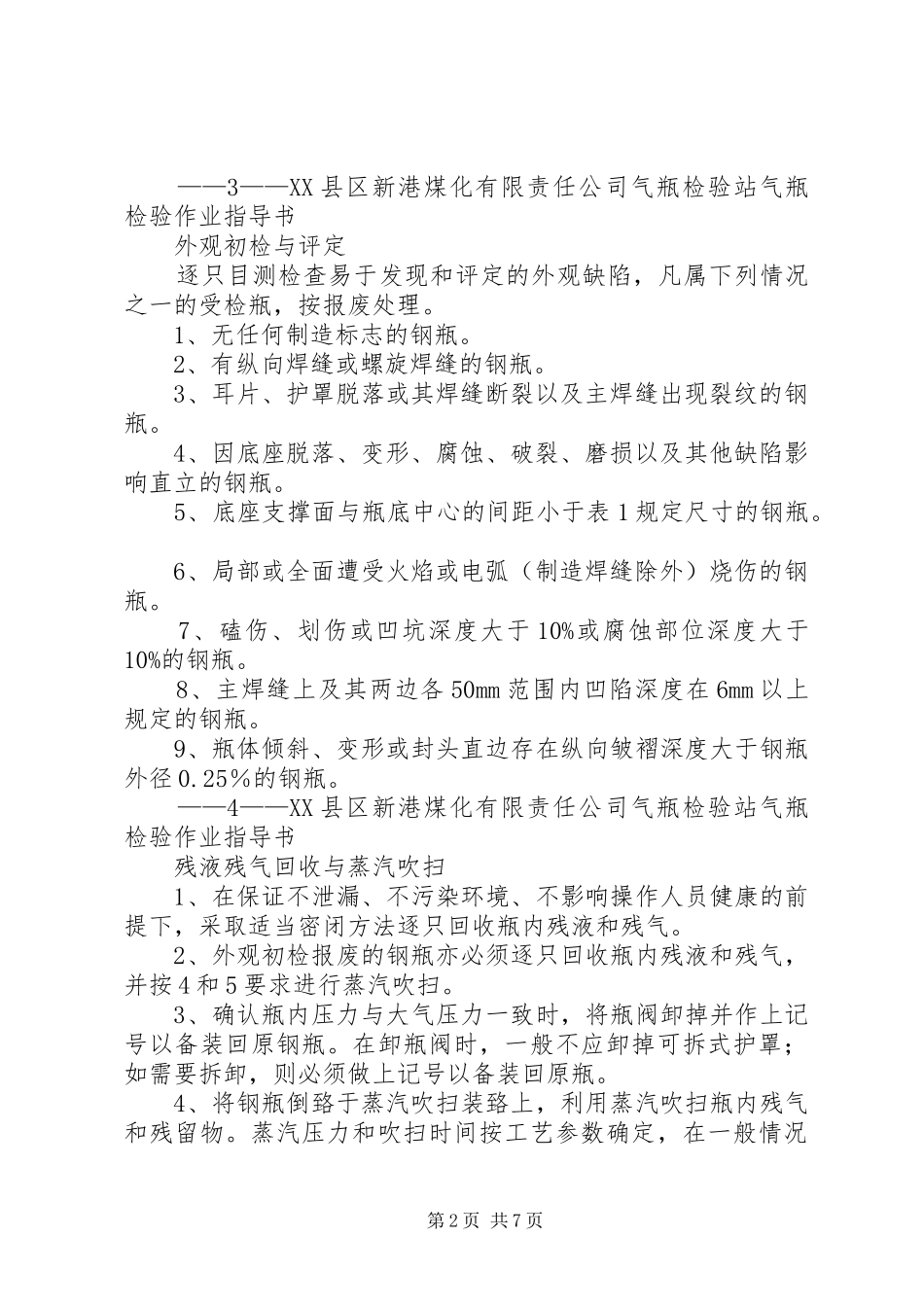

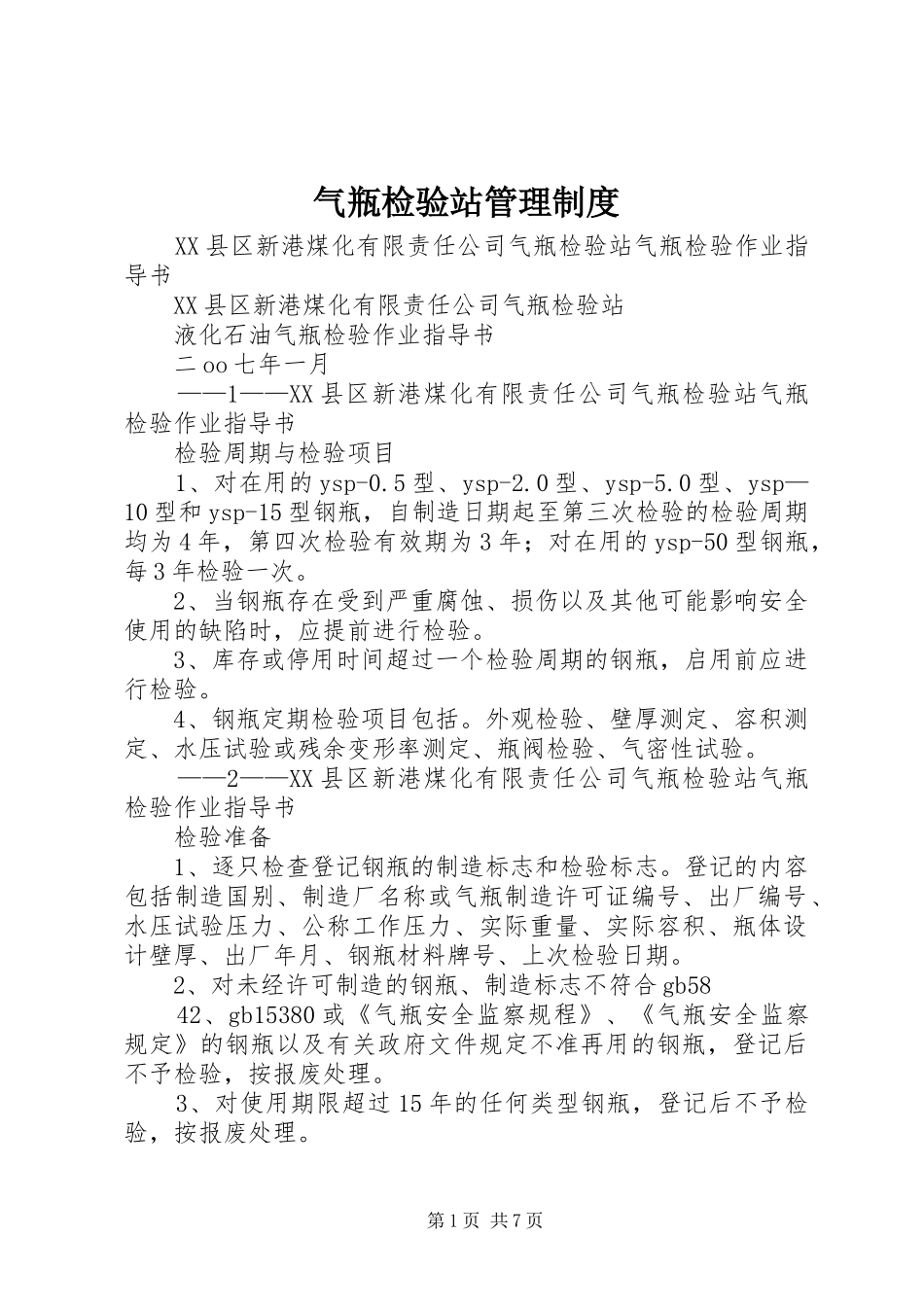

气瓶检验站管理制度XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书XX县区新港煤化有限责任公司气瓶检验站液化石油气瓶检验作业指导书二oo七年一月——1——XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书检验周期与检验项目1、对在用的ysp-0.5型、ysp-2.0型、ysp-5.0型、ysp—10型和ysp-15型钢瓶，自制造日期起至第三次检验的检验周期均为4年，第四次检验有效期为3年；对在用的ysp-50型钢瓶，每3年检验一次。2、当钢瓶存在受到严重腐蚀、损伤以及其他可能影响安全使用的缺陷时，应提前进行检验。3、库存或停用时间超过一个检验周期的钢瓶，启用前应进行检验。4、钢瓶定期检验项目包括。外观检验、壁厚测定、容积测定、水压试验或残余变形率测定、瓶阀检验、气密性试验。——2——XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书检验准备1、逐只检查登记钢瓶的制造标志和检验标志。登记的内容包括制造国别、制造厂名称或气瓶制造许可证编号、出厂编号、水压试验压力、公称工作压力、实际重量、实际容积、瓶体设计壁厚、出厂年月、钢瓶材料牌号、上次检验日期。2、对未经许可制造的钢瓶、制造标志不符合gb5842、gb15380或《气瓶安全监察规程》、《气瓶安全监察规定》的钢瓶以及有关政府文件规定不准再用的钢瓶，登记后不予检验，按报废处理。3、对使用期限超过15年的任何类型钢瓶，登记后不予检验，按报废处理。第1页共7页——3——XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书外观初检与评定逐只目测检查易于发现和评定的外观缺陷，凡属下列情况之一的受检瓶，按报废处理。1、无任何制造标志的钢瓶。2、有纵向焊缝或螺旋焊缝的钢瓶。3、耳片、护罩脱落或其焊缝断裂以及主焊缝出现裂纹的钢瓶。4、因底座脱落、变形、腐蚀、破裂、磨损以及其他缺陷影响直立的钢瓶。5、底座支撑面与瓶底中心的间距小于表1规定尺寸的钢瓶。6、局部或全面遭受火焰或电弧（制造焊缝除外）烧伤的钢瓶。7、磕伤、划伤或凹坑深度大于10%或腐蚀部位深度大于10%的钢瓶。8、主焊缝上及其两边各50mm范围内凹陷深度在6mm以上规定的钢瓶。9、瓶体倾斜、变形或封头直边存在纵向皱褶深度大于钢瓶外径0.25％的钢瓶。——4——XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书残液残气回收与蒸汽吹扫1、在保证不泄漏、不污染环境、不影响操作人员健康的前提下，采取适当密闭方法逐只回收瓶内残液和残气。2、外观初检报废的钢瓶亦必须逐只回收瓶内残液和残气，并按4和5要求进行蒸汽吹扫。3、确认瓶内压力与大气压力一致时，将瓶阀卸掉并作上记号以备装回原钢瓶。在卸瓶阀时，一般不应卸掉可拆式护罩；如需要拆卸，则必须做上记号以备装回原瓶。4、将钢瓶倒臵于蒸汽吹扫装臵上，利用蒸汽吹扫瓶内残气和残留物。蒸汽压力和吹扫时间按工艺参数确定，在一般情况第2页共7页下，蒸汽压力应大于等于0.2mpa，吹扫时间应大于等于3min。5、用可燃气体检测器测定瓶内吹扫后的残气浓度，凡浓度高于0.4％（体积）的钢瓶必须重新进行蒸汽吹扫。——5——XX县区新港煤化有限责任公司气瓶检验站气瓶检验作业指导书外观复检与评定1、准备1.1将钢瓶制造标志和阀座螺纹加以妥善保护免于受损。1.2采用不损伤瓶体的除锈装臵，逐只清除钢瓶外表面的锈蚀物和涂敷物等。2、检查2.1阀座2.1.1用目视或低倍放大镜逐只检查阀座状况，对阀座存在裂纹或陷入瓶体的受检瓶按报废处理。2.1.2螺纹不允许存在裂纹或裂纹性缺陷，但在有效螺纹中允许有不超过3牙的缺口，且缺口长度不超过圆周的1／6，缺口深度不超过牙高的1／3。2.1.3螺纹存在轻度腐蚀、磨损或其他损伤，可用符号gb10878规定的丝锥修复，修复后须用符合gb／t8336规定的量规检验。检验结果不合格的钢瓶按报废处理。2.2外观2.2.1瓶体上不允许有裂纹、明火烧伤、电弧损伤和肉眼可见的容积变形等缺陷。2.2.2同一截面最大最小直径差不大于0.01di（钢瓶内直径）。2.2.3瓶体磕伤、划伤、凹坑处的剩余壁厚小于设计壁厚90％的钢瓶应报废[测量方法见附录b（标准的附录））。对未达到报废条件的缺陷，特别是线性缺陷或尖锐的机械损伤应进行修磨，使其边缘...
