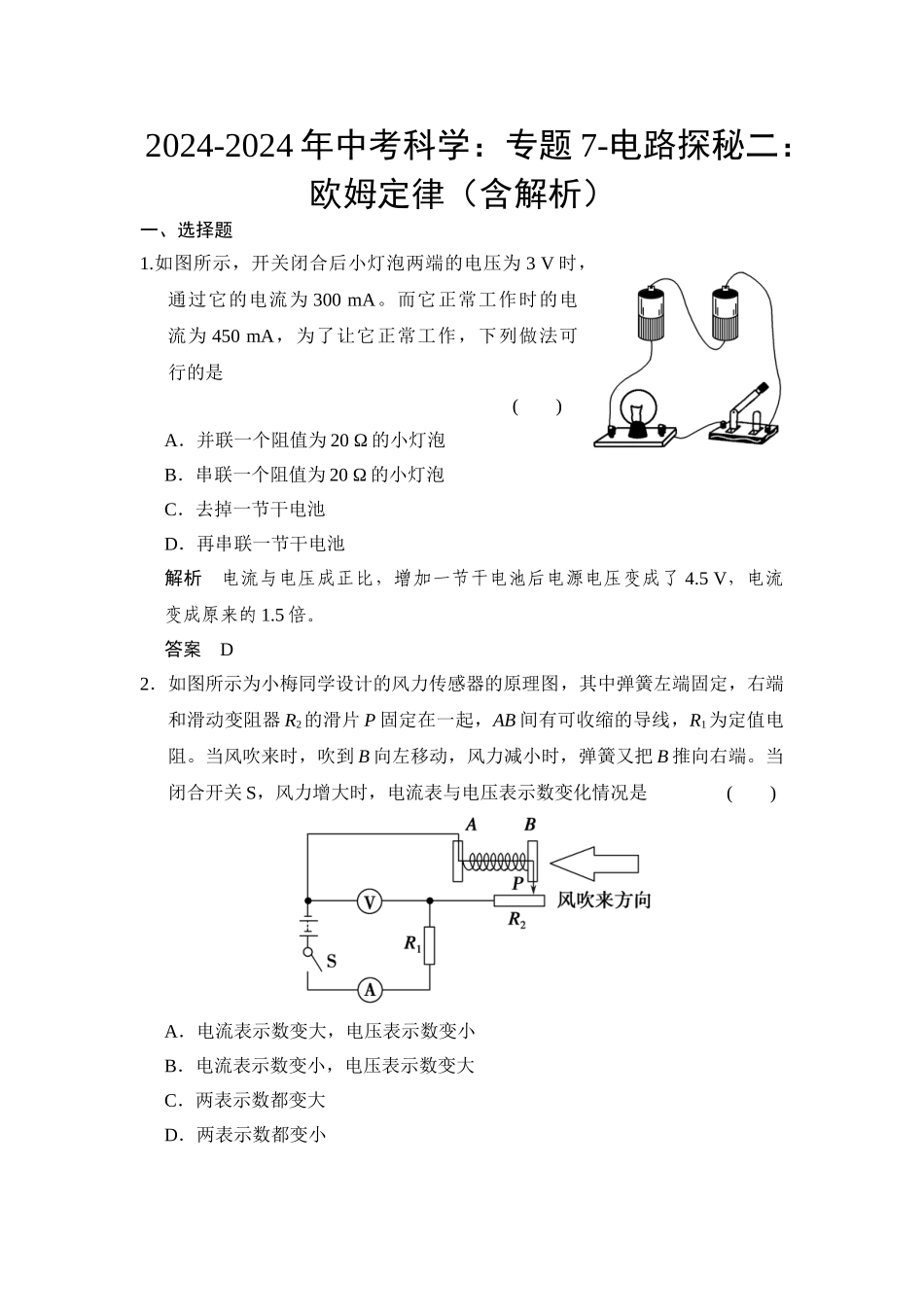

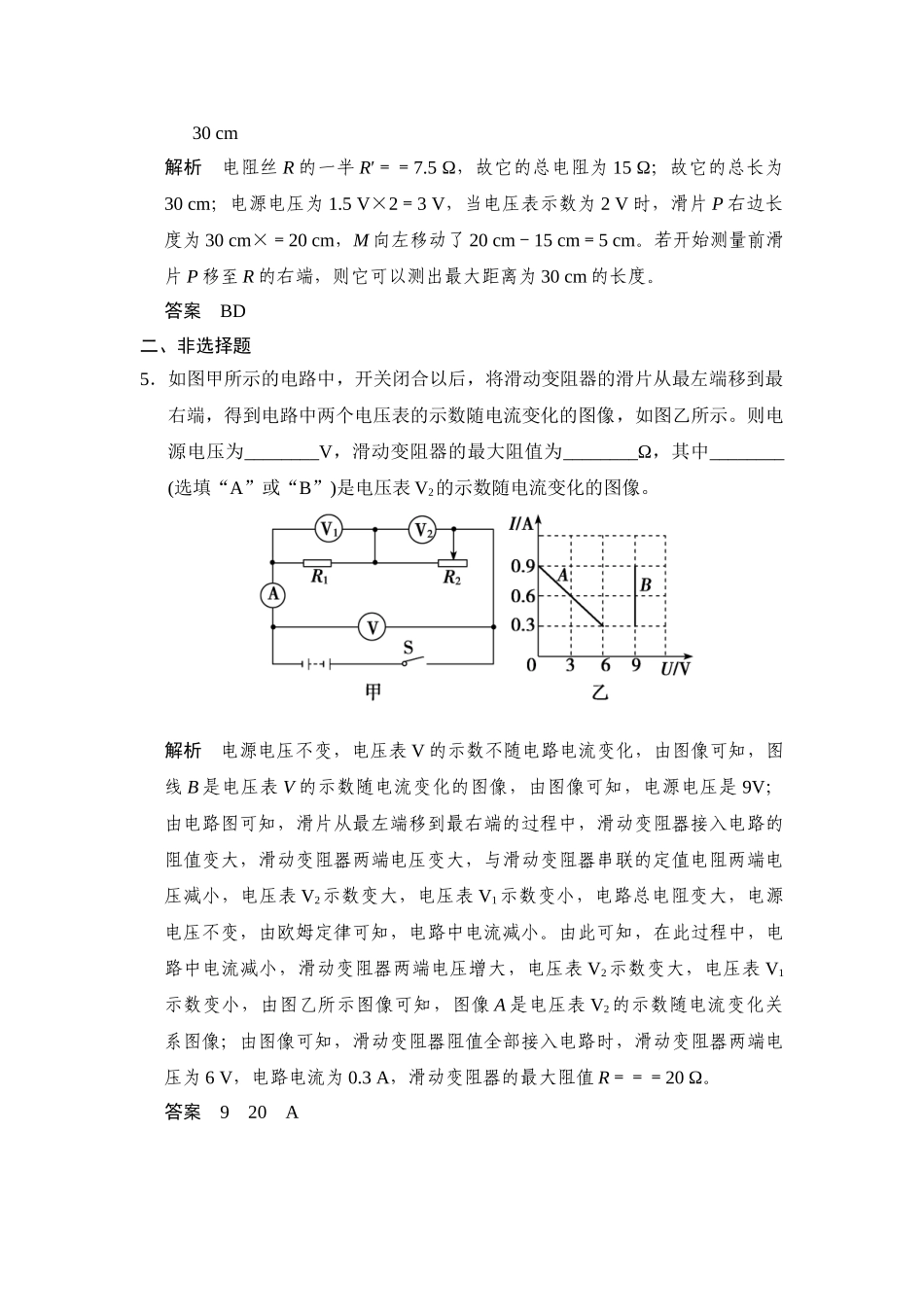

2024-2024年中考科学：专题7-电路探秘二：欧姆定律（含解析）一、选择题1.如图所示，开关闭合后小灯泡两端的电压为3V时，通过它的电流为300mA。而它正常工作时的电流为450mA，为了让它正常工作，下列做法可行的是()A．并联一个阻值为20Ω的小灯泡B．串联一个阻值为20Ω的小灯泡C．去掉一节干电池D．再串联一节干电池解析电流与电压成正比，增加一节干电池后电源电压变成了4.5V，电流变成原来的1.5倍。答案D2．如图所示为小梅同学设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当风吹来时，吹到B向左移动，风力减小时，弹簧又把B推向右端。当闭合开关S，风力增大时，电流表与电压表示数变化情况是()A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．两表示数都变大D．两表示数都变小解析风力增大，滑片P向左移动，滑动变阻器连入电路的电阻减小，电路中的电流增大，电流表的示数变大，定值电阻R1两端的电压也就变大，再由串联电路的电压特点可知R2两端的电压变小，所以电压表的示数变小答案A3.把一根粗细均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心。假如cd两点间的电阻为9Ω，则()A．ac两点间的电阻是6ΩB．ac两点间的电阻是8ΩC．ad两点间的电阻是4.5ΩD．ad两点间的电阻是9Ω解析c、d间电阻为Rdac和Rdbc并联，∴Rdac＝2Rcd＝2×9Ω＝18Ω，∴每条边的电阻均为12Ω，再利用并联电路的电阻特点计算即可。答案B4．(改编)(多选)小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每cm长的电阻为0.5Ω，电路各部分均接触良好。物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离。开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A。由此可知()A．电阻丝的总电阻为7.5ΩB．当电压表示数为2V时，物体M向左移动了5cmC．当电压表示数为1V时，物体M向左移动了5cmD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离为30cm解析电阻丝R的一半R′＝＝7.5Ω，故它的总电阻为15Ω；故它的总长为30cm；电源电压为1.5V×2＝3V，当电压表示数为2V时，滑片P右边长度为30cm×＝20cm，M向左移动了20cm－15cm＝5cm。若开始测量前滑片P移至R的右端，则它可以测出最大距离为30cm的长度。答案BD二、非选择题5．如图甲所示的电路中，开关闭合以后，将滑动变阻器的滑片从最左端移到最右端，得到电路中两个电压表的示数随电流变化的图像，如图乙所示。则电源电压为________V，滑动变阻器的最大阻值为________Ω，其中________(选填“A”或“B”)是电压表V2的示数随电流变化的图像。解析电源电压不变，电压表V的示数不随电路电流变化，由图像可知，图线B是电压表V的示数随电流变化的图像，由图像可知，电源电压是9V；由电路图可知，滑片从最左端移到最右端的过程中，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压变大，与滑动变阻器串联的定值电阻两端电压减小，电压表V2示数变大，电压表V1示数变小，电路总电阻变大，电源电压不变，由欧姆定律可知，电路中电流减小。由此可知，在此过程中，电路中电流减小，滑动变阻器两端电压增大，电压表V2示数变大，电压表V1示数变小，由图乙所示图像可知，图像A是电压表V2的示数随电流变化关系图像；由图像可知，滑动变阻器阻值全部接入电路时，滑动变阻器两端电压为6V，电路电流为0.3A，滑动变阻器的最大阻值R＝＝＝20Ω。答案920A6．(原创)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施加一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越________的规律。(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可...
