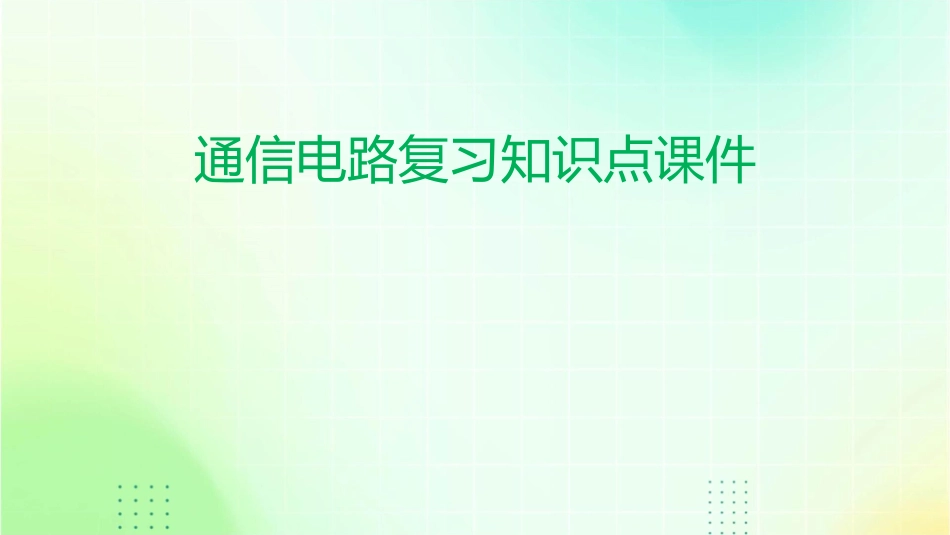

通信电路复习知识点课件VIP免费

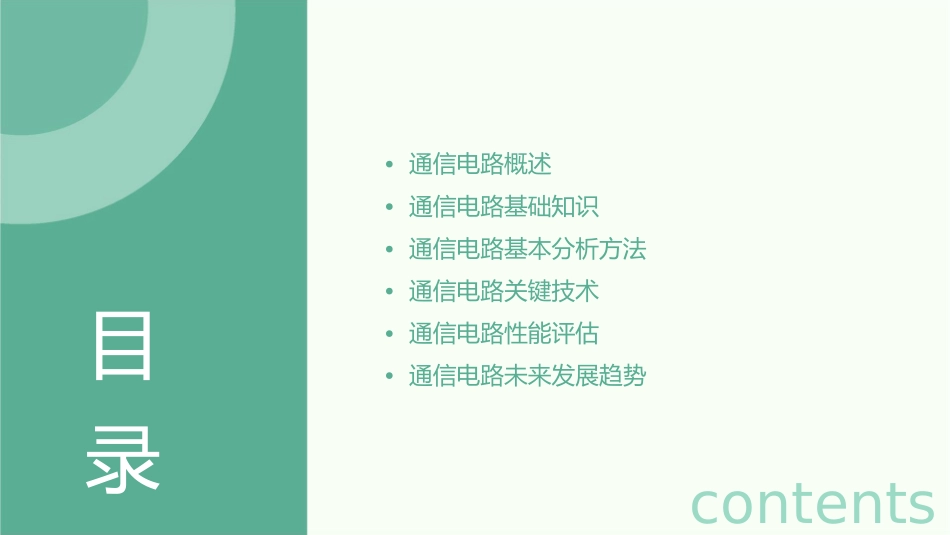

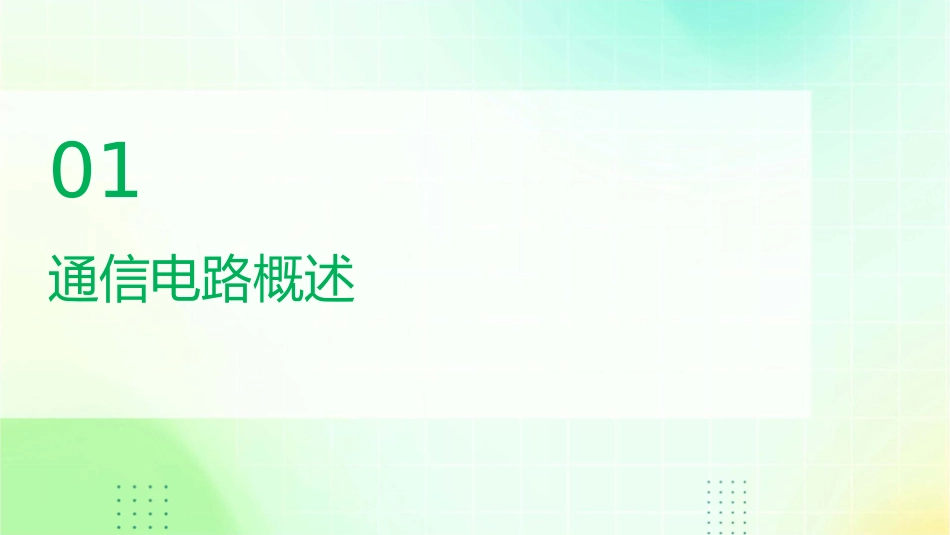

通信电路复习知识点课件•通信电路概述•通信电路基础知识•通信电路基本分析方法•通信电路关键技术•通信电路性能评估•通信电路未来发展趋势目录contents01通信电路概述通信电路的定义与组成通信电路的定义通信电路是指由电子器件组成的传输信号的闭合回路，是实现通信的基础设施。通信电路的组成通信电路主要由传输介质（如电缆、光纤等）、发送端设备（如调制器、放大器等）、接收端设备（如解调器、放大器等）和终端设备（如计算机、电话等）组成。通信电路的基本原理通信电路的工作原理通信电路利用发送端设备将信息转换为电信号，通过传输介质传输到接收端设备，接收端设备再将电信号还原为原始信息。通信协议与标准为了实现不同设备之间的通信，通信电路需要遵循一定的协议与标准，如TCP/IP协议、HDMI标准等。通信电路的应用与发展通信电路的应用通信电路广泛应用于各种领域，如电信、移动通信、计算机网络、工业控制等。通信电路的发展趋势随着技术的不断发展，通信电路正朝着高速化、数字化、网络化、低功耗等方向发展。同时，新型的通信介质如光纤也得到了广泛应用。02通信电路基础知识信号与系统基础01020304信号的分类：调制信号、基带信号、载波信号等。信号的幅度、频率和相位：描系统的冲激响应和传递函数：描述系统的响应特性。线性时不变系统：具有线性时不变特性的系统。述信号的基本特征。网络基础网络拓扑结构星型、总线型、环型等。网络协议与分层OSI模型，TCP/IP协议等。网络设备与组件交换机、路由器、终端等。传输线基础传输线的种类与特性同轴线、双绞线、光纤等。传输线的电气参数电阻、电容、电感等。传输线的传输模式TEM、TE、TM等。电磁场基础电磁场的基本理论：麦克斯韦方程组。电磁场的生物效应：电磁辐射对人体的影响。电磁波的传播特性：波长、频率、相位等。03通信电路基本分析方法电路分析方法基尔霍夫定律确定电路中电压和电流之间的关系。欧姆定律描述线性电阻、电源和电流之间的关系。戴维南定理将复杂电路简化为等效的简单电路。网络分析方法010203传输线理论网络拓扑信号流图描述传输线的电气特性，如阻抗、传播速度等。研究网络中各元件之间的连接关系。用图论方法分析信号在网络中的传输过程。传输线分析方法传输线的传播特性传输线的损耗传输线的噪声研究信号在传输线上的传分析传输线上的能量损耗，如电阻、电容、电感等引起的损耗。研究传输线上的噪声来源及对信号的影响。播速度、幅度和相位等。电磁场分析方法麦克斯韦方程组电磁波的传播特性电磁辐射与散射描述电磁场的性质及运动规律。研究电磁波在空间中的传播速度、分析电磁波与物体相互作用产生的辐射和散射现象。幅度和相位等。04通信电路关键技术调制解调技术调制的定义及分类调制是将低频信号转化为高频信号的过程，调制方式包括模拟调制和数字调制。调制解调的基本原理调制解调是通信系统中最重要的技术之一，其基本原理是将信号转换为高频信号并传输，接收端再将高频信号还原为原始信号。调制解调器的种类及特点调制解调器包括模拟调制解调器和数字调制解调器，各自具有不同的特点和应用场景。信道编码技术信道编码的定义与目的010203信道编码是在发送端对信号进行编码，以增加信号的冗余度，提高信号的可靠性。信道编码的分类与原理信道编码分为线性编码和非线性编码，其原理是将信息比特转化为码字，通过增加冗余度来提高抗干扰能力。常见信道编码方案常见信道编码方案包括奇偶校验码、汉明码、循环冗余校验码等，各自具有不同的特点和适用场景。信号同步技术信号同步的定义与重要性123信号同步是通信系统中确保信号正确传输的关键技术，通过同步技术可以消除接收端与发送端之间的时间偏差和频率偏差。信号同步的方法信号同步包括载波同步、位同步和帧同步，其方法包括锁相环技术、插入导频法等。同步技术的性能评估同步技术的性能评估主要包括同步精度、抗干扰能力和稳定性等方面。数字信号处理技术数字信号处理的定义与目的01数字信号处理是一种利用数字计算方法对信号进行采集、变换、分析和滤波等处理的技术，以提高信号的抗干扰能力和传输效率。数字信号处理的...
