电气二次控制回路基础讲解讲述课件VIP免费

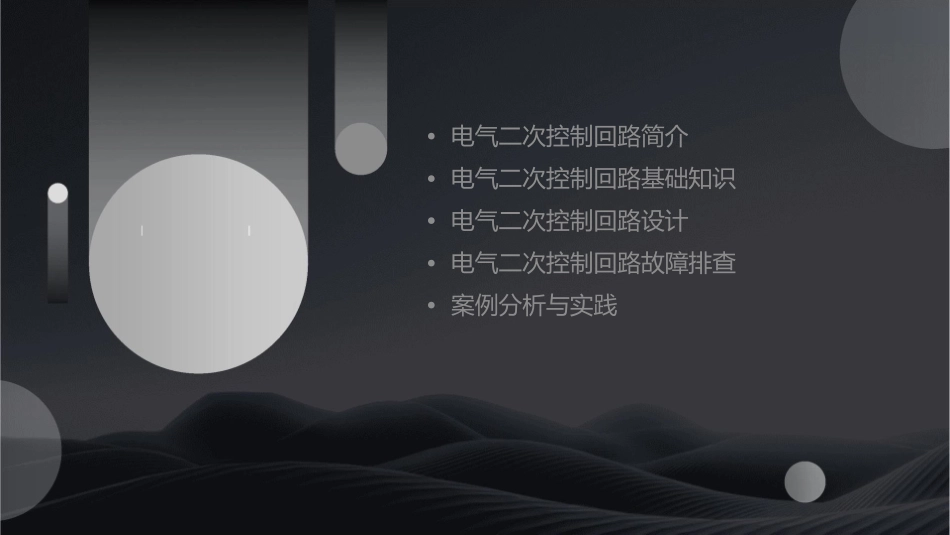

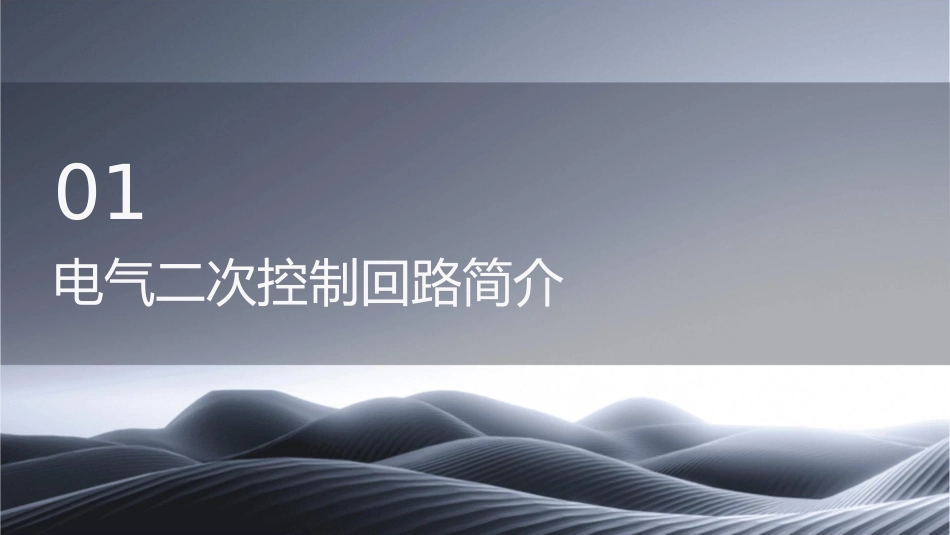

•电气二次控制回路简介•电气二次控制回路基础知识•电气二次控制回路设计•电气二次控制回路故障排查•案例分析与实践01电气二次控制回路简介定义与作用定义电气二次控制回路是指对一次设备进行控制、调节、保护和监测的低压电气设备回路。作用电气二次控制回路是电力系统的重要组成部分，它能够实现对一次设备的远程控制，保障电力系统的安全、稳定运行。组成与分类组成电气二次控制回路主要由控制回路、信号回路和测量回路三部分组成。分类根据用途和功能的不同，电气二次控制回路可分为操作电源系统、中央信号系统、继电保护系统、自动控制系统和测量系统等。常见应用场景010203发电厂变电站输配电系统电气二次控制回路广泛应用于发电厂的监控、调节和保护系统中，如汽轮机控制、锅炉控制等。在变电站中，电气二次控制回路用于实现开关设备的远程控制、变压器保护、母线保护等。在输配电系统中，电气二次控制回路用于实现远程监控、无功补偿控制、故障定位等功能。02电气二次控制回路基础知识电气元件介绍01020304断路器接触器继电器热继电器用于控制电路的接通和断开，保障电路的安全。通过线圈的得电或失电来控制主电路的通断。一种自动控制电器，通过较小的电流控制较大电流的开关设备。对电动机进行过载保护，通过检测双金属片变形来断开电路。控制电路原理自锁电路点动电路通过常开触点与启动按钮并联，实现即使松开启动按钮，电路依然保持接通状态。按下按钮时电动机转动，松开按钮时电动机停止。互锁电路顺序启动电路防止两个或多个电器同时工作多台电动机按顺序启动，只有造成事故的电路，通过相互关联的常闭触点实现互锁。当前一台电动机启动后，下一台电动机才能启动。安全保护措施短路保护过载保护欠压保护零压保护在电路中安装熔断器或断路器，在发生短路时迅速切断电路。通过热继电器检测电动机的过载情况，当过载时切断电路。当电压过低时，确保电动机不启动或启动后立即停止，防止损坏设备。在电源电压为零或很低时切断电源，防止设备在无电压状态下运行。03电气二次控制回路设计设计原则与流程总结词遵循安全、可靠、经济、高效的原则，确保控制回路的稳定运行。详细描述在进行电气二次控制回路设计时，应遵循安全、可靠、经济、高效的原则，确保控制回路的稳定运行。设计流程一般包括需求分析、方案制定、电路图设计、优化改进等步骤，以确保满足实际应用需求。电路图绘制方法总结词采用适当的绘图软件和规范，按照电路原理和连接关系绘制电路图。详细描述在绘制电气二次控制回路的电路图时，应采用适当的绘图软件和规范，按照电路原理和连接关系绘制电路图。绘图时应注重清晰表达元件的连接关系和电气特性，以便于后续的调试和维护工作。优化设计方案总结词根据实际运行情况和反馈，对控制回路的设计进行优化和改进。详细描述在控制回路投入使用后，应持续关注实际运行情况和用户反馈，对控制回路的设计进行优化和改进。优化设计方案可从安全性、可靠性、经济性等方面入手，提高控制回路的性能和稳定性，以满足不断变化的应用需求。04电气二次控制回路故障排查故障诊断方法直接观察法仪表检测法通过观察控制回路的工作状态，检查元件使用万用表、示波器等仪表工具，测量控制回路的电压、电流、电阻等参数，判断是否存在故障。是否正常工作，判断是否存在故障。替换法程序控制法将怀疑有故障的元件替换为正常元件，观察控制回路的工作状态是否恢复正常，从而判断元件是否故障。通过控制程序的逻辑关系，检查控制回路的输入输出信号是否正常，判断是否存在故障。常见故障类型与处理元件损坏接线不良检查元件是否老化、损坏，及时更换故障元检查接线是否松动、脱落，重新接线或紧固接线。件。电源故障程序错误检查电源是否正常，如有问题及时修复或更换电源。检查程序逻辑是否正确，必要时修改程序。预防性维护策略定期检查清洁保养定期对电气二次控制回路进行检查，定期对控制回路进行清洁保养，防止灰尘、污垢对元件造成影响。确保各元件工作正常。防潮防震定期更换元件采取措施防止控制回路受潮、震动，保证工作稳定性。对易损元件定期更换，防止元件老化或...
