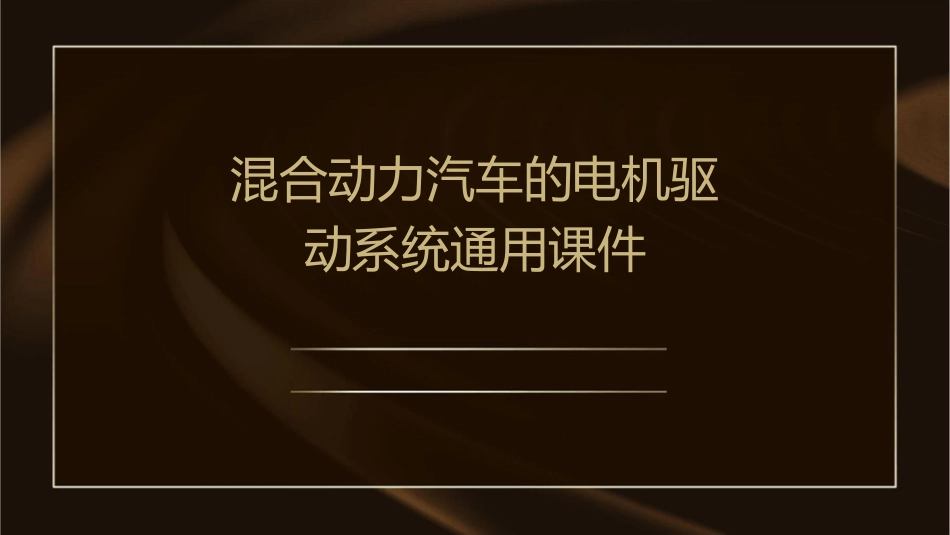

混合动力汽车的电机驱动系统通用课件VIP免费

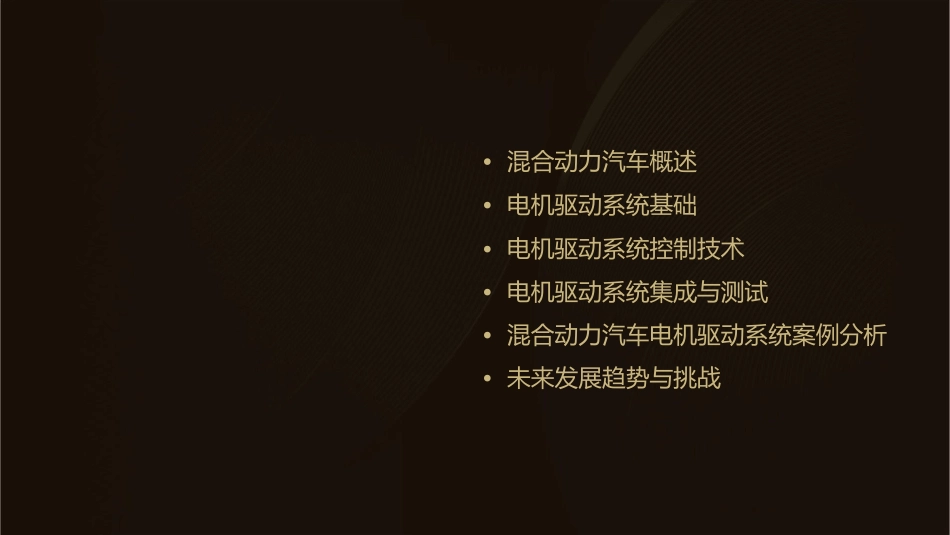

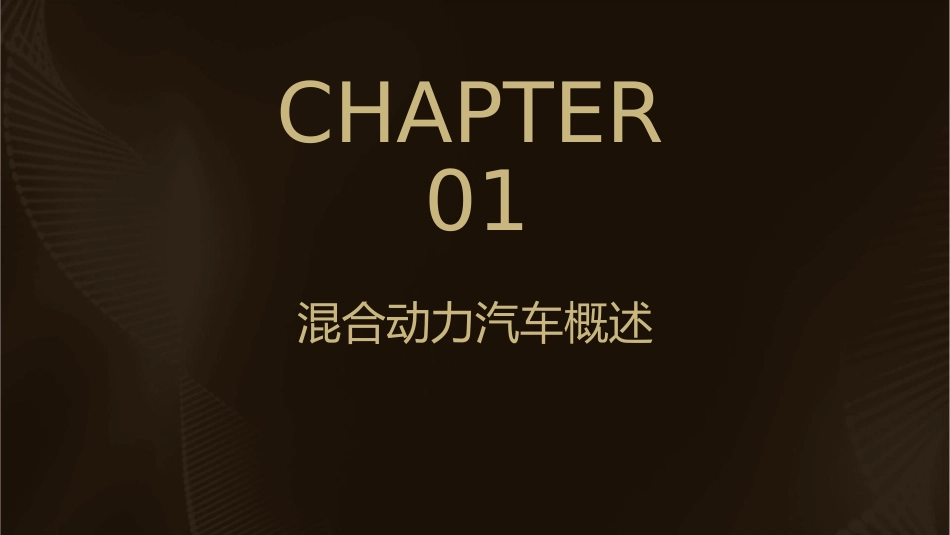

混合动力汽车的电机驱动系统通用课件•混合动力汽车概述•电机驱动系统基础•电机驱动系统控制技术•电机驱动系统集成与测试•混合动力汽车电机驱动系统案例分析•未来发展趋势与挑战CHAPTER01混合动力汽车概述混合动力汽车的定义与分类定义混合动力汽车（HybridElectricVehicle，简称HEV）是指同时装备两种动力来源——热动力源（由传统的汽油机或者柴油机产生）与电动力源（电池与电动机）的汽车。分类根据电动机与发动机的配置和组合方式的不同，混合动力汽车分为串联混合动力汽车（SeriesHybrid）、并联混合动力汽车（ParallelHybrid）以及混联混合动力汽车（Series-ParallelHybrid）。混合动力汽车的工作原理串联混合动力汽车工作原理发动机不直接驱动汽车，而是带动发电机发电，电能通过控制器输送到电池或电动机，由电动机驱动汽车行驶。并联混合动力汽车工作原理发动机和电动机共同驱动汽车行驶，发动机与电动机分属两套系统，可以分别独立地向汽车传动系提供扭矩。混联混合动力汽车工作原理综合了串联和并联的结构特征，具有两者的优点。混联式动力系统包括发动机、发电机和电动机，三者之间通过混合动力耦合机构连接。混合动力汽车的优势与应用优势混合动力汽车具有降低油耗、减少尾气排放、提高动力性能、实现能量回收等优点，符合节能环保的趋势。应用混合动力汽车在城市公交、出租车、私家车等领域得到了广泛应用。随着技术的不断进步和政策的扶持，混合动力汽车的市场前景将更加广阔。CHAPTER02电机驱动系统基础电机驱动系统的组成与功能组成电机驱动系统主要由电机、电力电子变换器、控制器等部分组成。功能电机驱动系统的主要功能是将电能转化为机械能，驱动汽车行驶。同时，它还能回收制动能量，提高能源利用效率。电机类型与特性01020304•交流异步电机结构简单、成本低、可靠性高，但在调速性能和效率方面相对较差。•永磁同步电机具有高效、高功率密度、良好调速性能等特点，适用于混合动力汽车的动力源。类型：混合动力汽车常用的电机类型包括永磁同步电机、交流异步电机等。特性电力电子变换器定义：电力电子变换器是电机驱动系统中的关键部件，用于实现电能的变换和控制。类型：常见的电力电子变换器包括直流-直流变换器、直流-交流逆变器等。•直流-直流变换器可将高压直流电转换为低压直流电，以满足电机驱动系统不同电压等级的需求。功能•直流-交流逆变器将直流电转换为交流电，以驱动交流电机工作。同时，通过调节逆变器的控制信号，可实现电机的调速和正反转控制。通过以上内容的学习，可以对混合动力汽车的电机驱动系统有更为全面深入的理解，为后续的学习和实际应用打下基础。CHAPTER03电机驱动系统控制技术电机控制技术概述定义与重要性01电机控制技术是混合动力汽车电机驱动系统的核心技术，对于提高汽车性能与效率具有至关重要的作用。发展历程0203介绍电机控制技术从传统机械控制到现代电子控制的发展历程，以及未来的发展趋势。主要技术内容概述电机控制技术的主要技术内容，包括电机控制策略、功率转换技术、传感器技术等。电机驱动系统控制策略矢量控制策略010203介绍矢量控制的基本原理、实现方法以及在混合动力汽车电机驱动系统中的应用。直接转矩控制策略阐述直接转矩控制策略的原理、特点以及在混合动力汽车中的应用。智能控制策略探讨基于现代控制理论的智能控制策略，如模糊控制、神经网络控制在电机驱动系统中的应用。电机驱动系统控制算法与优化现代优化算法阐述基于遗传算法、粒子群算法等现代优化算法在电机驱动系统控制中的原理与应用。经典控制算法介绍PID等经典控制在电机驱动系统中的应用及其优缺点。算法性能评估与优化探讨如何评估不同控制算法的性能，以及在特定应用场景下如何优化算法以满足混合动力汽车的性能与效率要求。CHAPTER04电机驱动系统集成与测试电机驱动系统集成设计010203集成设计目标模块化设计热设计考虑实现电机、控制器、传动装置等部件的高效集成，确保整体性能优化。采用模块化设计理念，简化系统集成过程，提高系统的可维护性和可扩展性。充分考虑散热需求，采用合适的散热结构和风扇等散热设备，确保...
