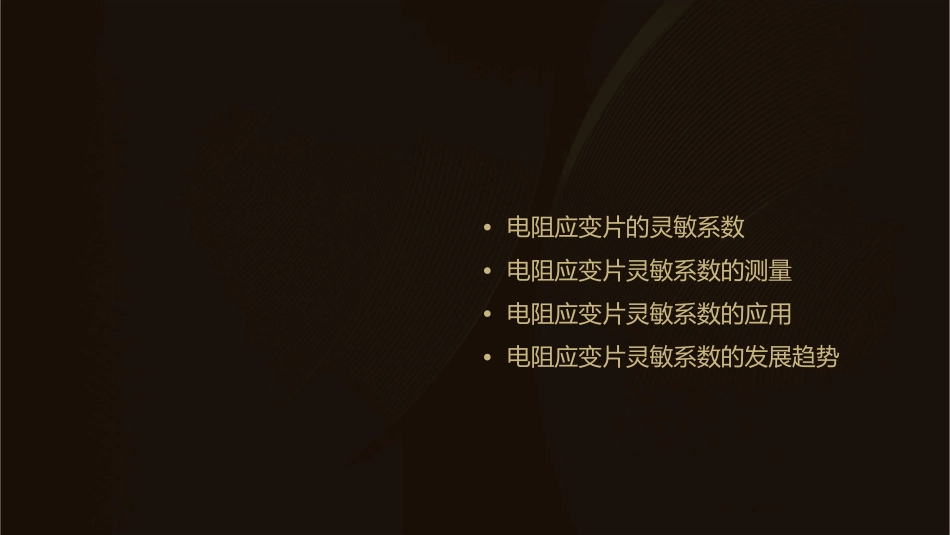

电阻应变片的灵敏系数课件•电阻应变片的灵敏系数•电阻应变片灵敏系数的测量•电阻应变片灵敏系数的应用•电阻应变片灵敏系数的发展趋势CHAPTER01电阻应变片概述电阻应变片的工作原理电阻应变片是一种用于测量应变的传感器，其工作原理基于导体的电阻随应变而变化的特性。当导体受到外力作用时，其长度和截面积会发生变化，从而改变导体的电阻值。通过测量电阻值的变化，可以推算出应变的大小。电阻应变片通常由敏感栅、基底、覆盖层和引线组成。敏感栅是电阻应变片的核心部分，通常由金属丝或金属箔制成，其电阻值随应变而变化。基底和覆盖层用于固定敏感栅并传递应变，引线则用于连接电阻应变片和测量电路。电阻应变片的种类和用途按照制造材料和工艺的不同，电阻应变片可分为金属丝式、箔式、薄膜式等类型。不同类型的电阻应变片具有不同的特点和应用范围，例如金属丝式电阻应变片具有较高的灵敏度和线性度，适用于测量较大的应变；而箔式和薄膜式电阻应变片则适用于测量较小的应变和高温、高频等特殊环境。电阻应变片广泛应用于各种工程领域，如航空航天、汽车、土木工程等。在桥梁、建筑等结构健康监测中，电阻应变片常被用来测量结构的应变和应力，评估结构的健康状况和安全性。在汽车工业中，电阻应变片用于测量汽车零部件的应力和应变，以确保其安全性和可靠性。电阻应变片的应用领域除了在工程领域中的应用外，电阻应变片还可用于科研和实验中，例如在材料力学性能研究中测量材料的应力-应变曲线。此外，电阻应变片还可用于测量生物组织的应变，如肌肉、骨骼等，以研究生物力学和生理学等方面的规律。随着科技的发展和应用的拓展，电阻应变片的应用领域还将不断扩大。未来，随着新材料、新工艺和新技术的不断涌现，电阻应变片的性能和功能将得到进一步提升和完善，为各领域的测量和控制提供更加精准、可靠和高效的技术支持。CHAPTER02电阻应变片的灵敏系数灵敏系数的定义灵敏系数电阻应变片的输出变化量与应变片所受应变之间的比值。输出变化量电阻应变片阻值的变化量。应变电阻应变片所受的应力与应变的关系。灵敏系数的影响因素010203材料制造工艺温度不同材料的电阻应变片具有不同的灵敏系数，如金属、半导体等。制造工艺对电阻应变片的灵敏系数有重要影响，如薄膜厚度、材料纯度等。温度对电阻应变片的灵敏系数有显著影响，因此在实际应用中需要进行温度补偿。灵敏系数的计算方法实验测量010203通过实验测量电阻应变片的输出变化量和应变，计算灵敏系数。理论计算根据材料物理性质和制造工艺参数，通过理论计算得到灵敏系数。软件模拟利用有限元分析等软件模拟电阻应变片的灵敏系数，为设计提供参考。CHAPTER03电阻应变片灵敏系数的测量测量原理电阻应变片灵敏系数是衡量电阻应变片性能的重要参数，它表示电阻应变片在单位应变作用下电阻变化的百分比。电阻应变片的工作原理基于导体材料的应变效应，即导体材料在受到外力作用时，其电阻值会发生变化。电阻应变片的灵敏系数越大，表示其电阻变化对应变变化的响应越灵敏，测量精度越高。测量方法采用电桥测量法将电阻应变片接入电桥，通过测量电桥的输出电压或电流变化来计算电阻应变片的灵敏系数。采用标准应变片比较法将待测电阻应变片与已知灵敏系数的标准应变片同时受到相同的应变作用，比较两者的电阻变化来计算待测电阻应变片的灵敏系数。采用精密电阻比较法将待测电阻应变片与精密电阻串联或并联，通过测量两者之间的电压或电流比例来计算电阻应变片的灵敏系数。测量步骤准备测量设备安装电阻应变片连接电桥包括电桥、电源、标准应变片、精密电阻等。将待测电阻应变片粘贴在试件上，确保粘贴牢固、无气泡。将电阻应变片接入电桥，确保连接稳定、无噪声干扰。数据处理记录数据施加应变根据记录的数据计算电阻应变片记录电桥的输出电压或电流变化，以及应变值。对试件施加一定量的应变，可以的灵敏系数。通过拉伸、压缩或弯曲等方式实现。CHAPTER04电阻应变片灵敏系数的应用在传感器设计中的应用传感器优化信号处理跨学科应用电阻应变片的灵敏系数是传感器设计的重要参数，通过调整灵敏系数可以提高传感器的测量...
