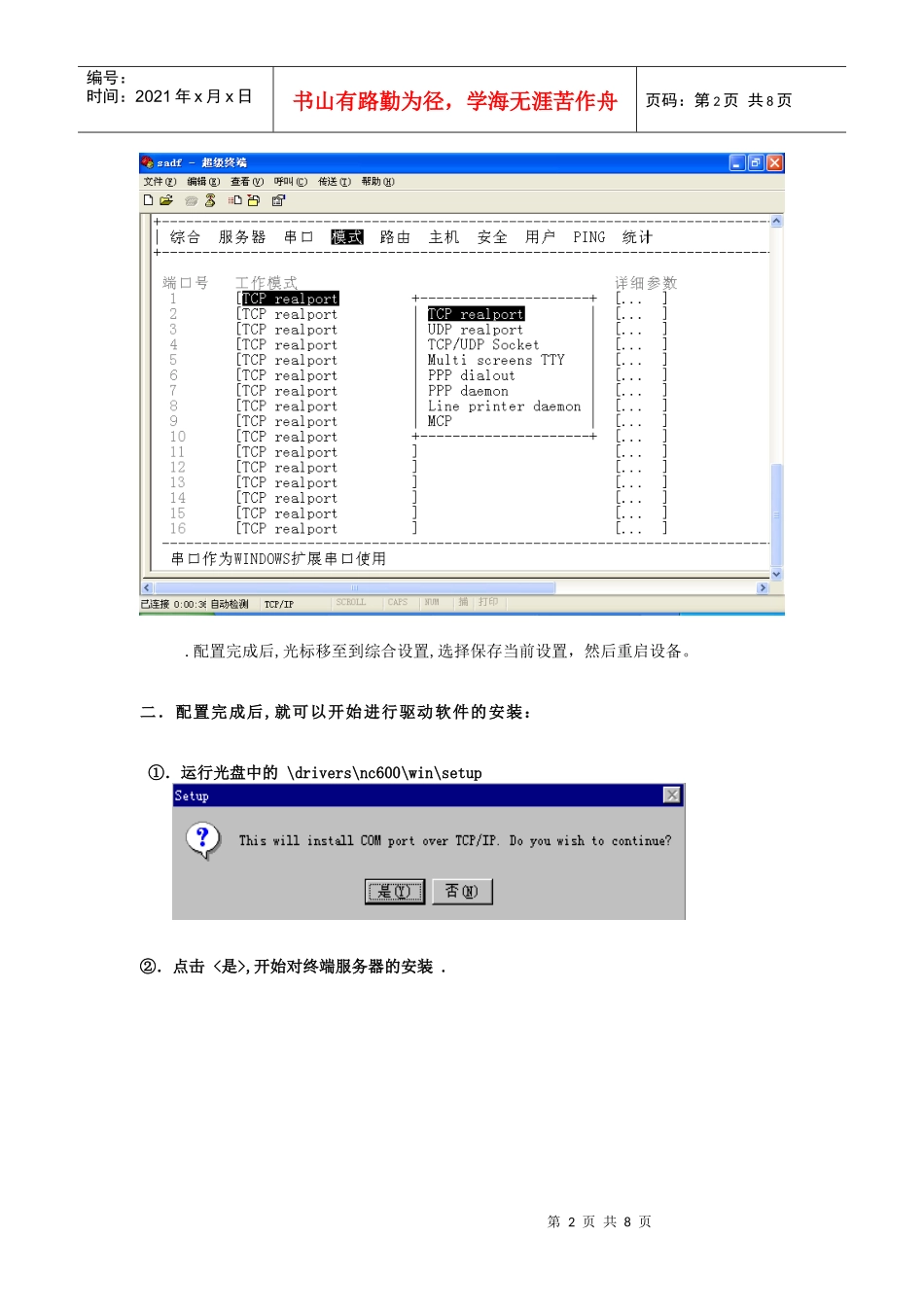

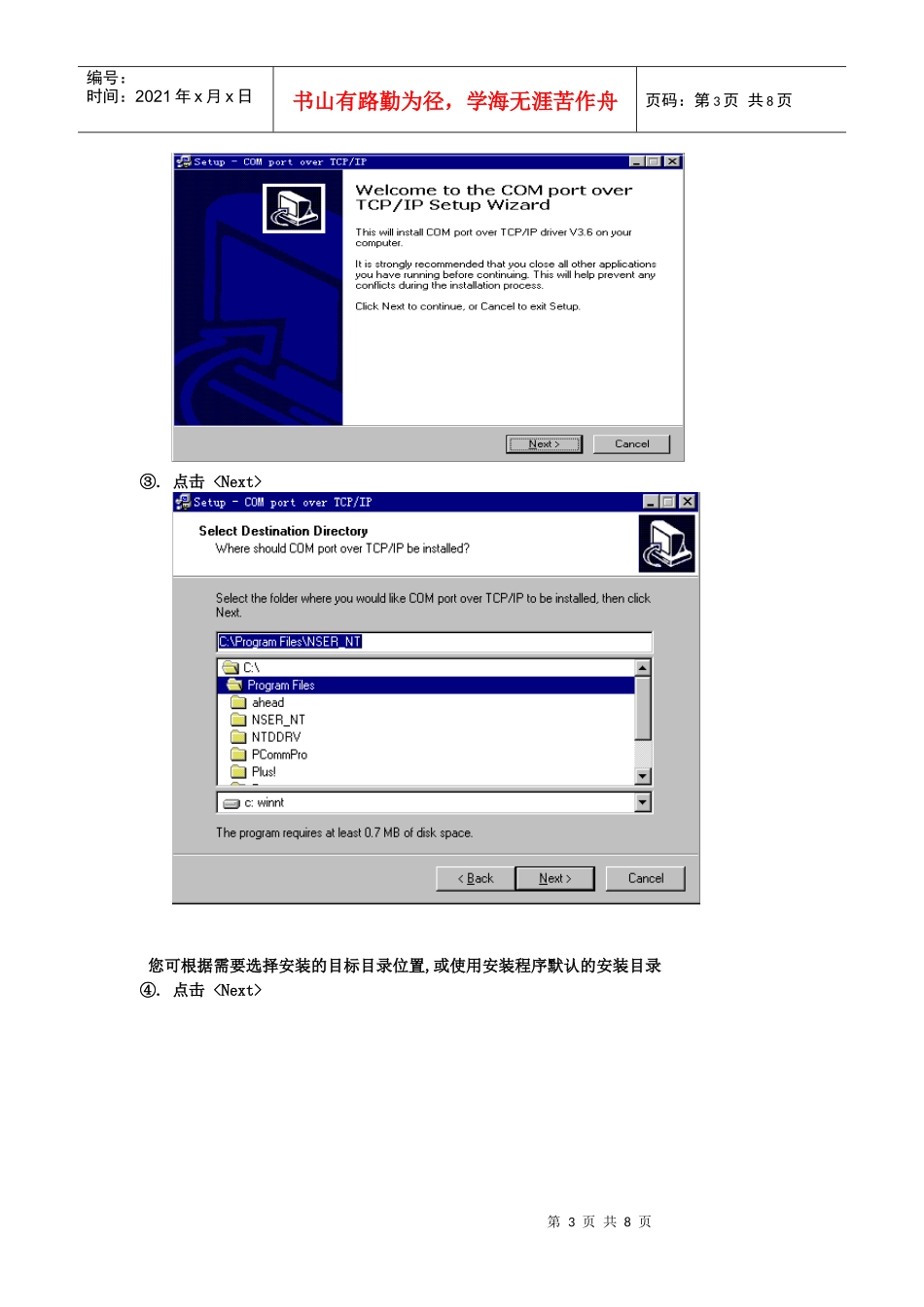

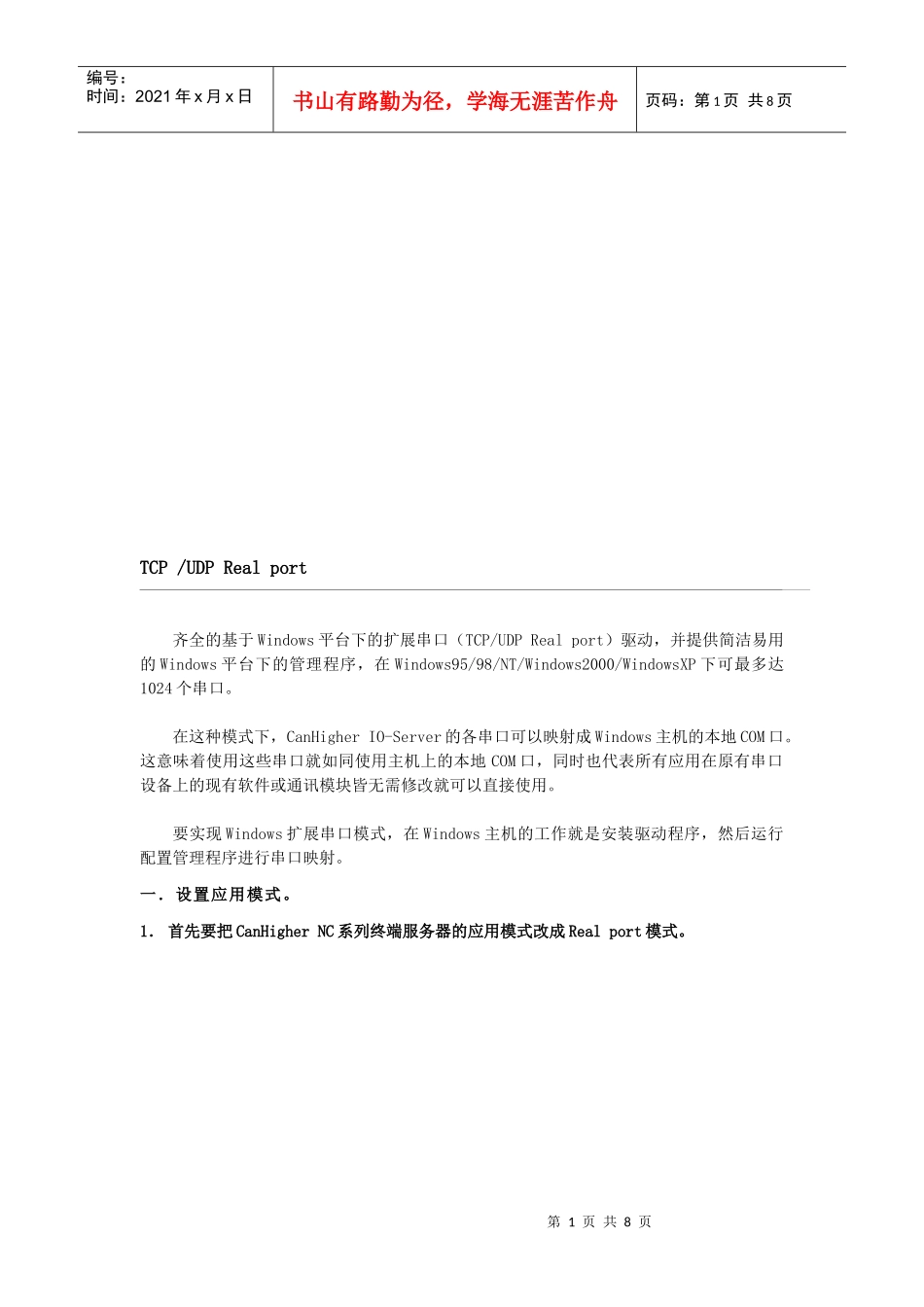

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页TCP/UDPRealport齐全的基于Windows平台下的扩展串口(TCP/UDPRealport)驱动,并提供简洁易用的Windows平台下的管理程序,在Windows95/98/NT/Windows2000/WindowsXP下可最多达1024个串口。在这种模式下,CanHigherIO-Server的各串口可以映射成Windows主机的本地COM口。这意味着使用这些串口就如同使用主机上的本地COM口,同时也代表所有应用在原有串口设备上的现有软件或通讯模块皆无需修改就可以直接使用。要实现Windows扩展串口模式,在Windows主机的工作就是安装驱动程序,然后运行配置管理程序进行串口映射。一.设置应用模式。1.首先要把CanHigherNC系列终端服务器的应用模式改成Realport模式。第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页.配置完成后,光标移至到综合设置,选择保存当前设置,然后重启设备。二.配置完成后,就可以开始进行驱动软件的安装:①.运行光盘中的\drivers\nc600\win\setup②.点击<是>,开始对终端服务器的安装.第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页③.点击您可根据需要选择安装的目标目录位置,或使用安装程序默认的安装目录④.点击第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页⑤.再点击《Install》⑥.再点击《Finish》安装完成三.针对CanHigherIO-Server系列终端服务器进行驱动配置1.安装完成之后,开始配置您的Windows主机.第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页点击<我的电脑>中的<控制面板>并双击COMportoverTCP/IP后出现对话框,如图所示:2.双击所对应的COM端口.并且配置相对应的参数。[COMport]:WINDOWS操作系统所能使用的COM口的资源。[DeviceIPaddress]:CanHigherIO-Server的IP地址。[DevicePort]:所要映射的CanHigherIO-Server的串口数。[keeplive]:串口存活时间,一般设置为300秒。[StatusReport]:状态报告。如图所示:3.也可以一次全部配置所有COM端口和IP地址。第6页共8页第5页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共8页2.点击SAVE之后,COM口的设置就完全生效了。☆CanHigherIO-Server映射COM口的驱动的优点:CanHigherIO-Server在WindowsNT/Windows2000/WindowsXP下映射COM口可以在IO-Server离线的状况下进行安装映射,所以可以先安装设置好驱动程序之后,再把终端服务器连接到网络上使用,都是没有问题的。第7页共8页第6页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共8页使用网页的方式配置IO-Server可以用IE的方式打开设置界面,在IE的地址栏中输入CanHigherNC系列终端服务器的IP地址,回车即可出现。点击左恻[主菜单]中的[工作模式],选择相应的端口,可以在网页右侧选择工作模式。如下图:第8页共8页第7页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共8页如果要把所有端口的工作模式都设置为同一种工作模式,您不必把所有端口逐个设置,只要用鼠标直接选择右上方的[设置应用到所有端口]即可。修改完模式之后点击右上方的[提交]键,提交网页。这样会使网页随设置的更改随时更新。
