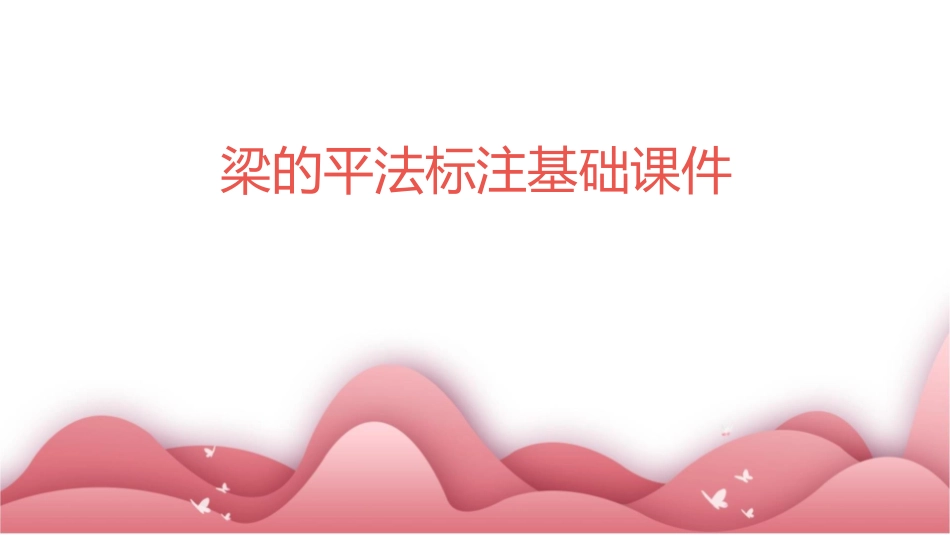

梁的平法标注基础课件_第1页
1/27

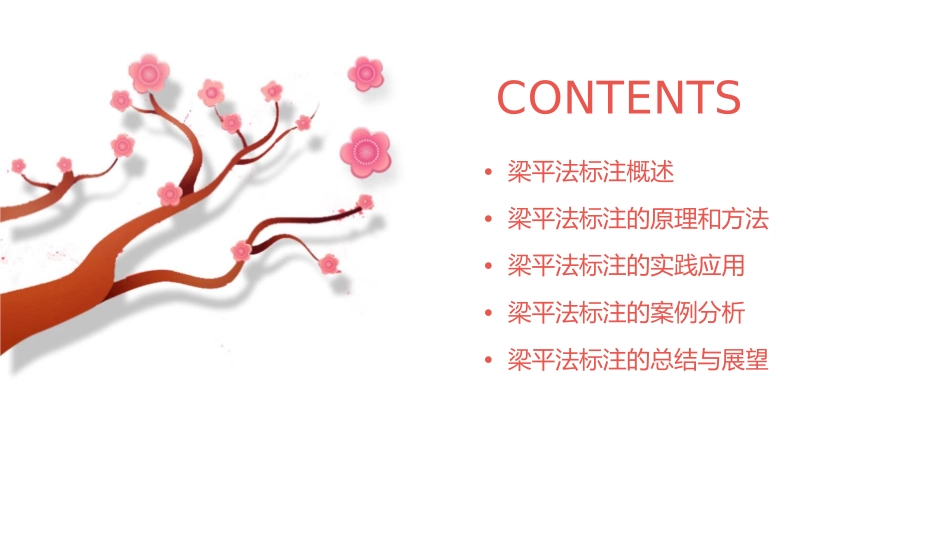

梁的平法标注基础课件_第2页
2/27
梁的平法标注基础课件_第3页
3/27
梁的平法标注基础课件CONTENTS•梁平法标注概述•梁平法标注的原理和方法•梁平法标注的实践应用•梁平法标注的案例分析•梁平法标注的总结与展望01梁平法标注概述梁平法标注的定义梁平法标注是指用平面整体表示方法对梁的施工图进行标注。这种方法遵循国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》进行标注。梁平法标注主要涉及梁的集中标注和原位标注。集中标注表达梁的通用数值,原位标注表达梁的特殊数值。梁平法标注的重要性提高图纸的可读性和准确性梁平法标注采用统一的标准和符号,使图纸更加清晰、规范,便于设计和施工过程中的沟通与协作。提高施工效率梁平法标注简化了传统施工图的绘制过程,减少了细节信息的丢失,为施工队伍提供了更加直观、明确的施工指导。降低成本梁平法标注减少了设计过程中的重复劳动,降低了图纸的绘制成本,同时减少了施工过程中的错误率,降低了因错误造成的返工和损失。梁平法标注的历史与发展梁平法标注最初是为了解决传统施工图中表示方法不统一、标注繁琐、易于出错等问题而提出的。自20世纪90年代开始,逐渐在建筑行业得到推广和应用。随着计算机辅助设计技术的发展,梁平法标注逐渐实现了标准化、自动化的绘制过程。国家建筑标准设计图集也不断更新和完善,使其更加符合现代建筑的需求。02梁平法标注的原理和方法梁平法标注的原理梁平法标注是建筑工程中常用的标注方法,主要用于表示梁的尺寸、位置和配筋信息。梁平法标注的原理基于结构设计原理和施工图纸规范,通过标注梁的集中标注和原位标注,能够清晰地表达梁的各项参数和配筋情况。梁平法标注的原理不仅适用于现浇混凝土梁,也适用于预制混凝土梁的加工和安装。梁平法标注的方法集中标注主要标注梁的编号、跨数、截面尺寸、箍筋、吊筋等信息,通常在梁的平面布置图中进行标注。梁平法标注的方法包括集中标注和原位标注两种方式。原位标注主要标注梁的配筋信息,包括底筋、面筋、箍筋等,通常在梁的截面图中进行标注。梁平法标注的细节处理•标注格式要符合规范要求,避免与标准不符导致施工困难;•标注信息要清晰、准确,避免误读和误解;•对于复杂的梁结构,需要进行分解标注,以便更好地表达设计意图。在梁平法标注中,需要注意以下几点细节处理•标注内容要完整,避免遗漏标注;03梁平法标注的实践应用梁平法标注在施工图中的应用施工说明通过梁平法标注,施工说明变得更加简洁明了,有利于施工人员快速准确地理解设计意图。图纸设计梁平法标注是施工图纸中常用的标注方法,它为图纸设计人员提供了统一的标注规范,减少了沟通成本和误解。施工质量控制梁平法标注的应用有助于施工质量控制,通过对标注的核对,可以及时发现和纠正施工过程中的问题。梁平法标注在工程量清单中的应用工程量计算01梁平法标注为工程量计算提供了准确的依据,使得工程量的统计和计算更加便捷。工程预算0203梁平法标注使得预算人员能够快速地确定梁的尺寸、材料和施工工艺等参数,提高了预算的准确性。工程结算在工程结算阶段,梁平法标注有助于核对实际施工与设计图纸的符合程度,为结算提供了可靠的依据。梁平法标注在施工过程中的指导意义施工监控梁平法标注为施工监控提供了依据,通过对实际施工情况的监控,可以及时发现和解决施工中出现的问题。施工组织梁平法标注的应用使得施工组织更加合理,通过对标注的解读,施工人员能够明确梁的施工顺序和工艺流程。验收标准梁平法标注是验收标准的重要依据,它使得验收过程更加规范和准确,保证了工程质量。04梁平法标注的案例分析案例一:某住宅楼梁平法标注解析总结词住宅楼梁平法标注简单明了,标注内容清晰易懂。详细描述该住宅楼的梁平法标注采用了传统的平面注写方式,将梁的信息按照跨度、编号、截面尺寸、上部和下部钢筋等顺序进行标注。标注内容简单易懂,方便施工人员进行施工。案例二:某商业中心梁平法标注解析总结词详细描述商业中心梁平法标注详细完整,对施工过程指导性强。该商业中心的梁平法标注不仅包括了传统的平面注写方式,还对梁的配筋进行了详细的标注,如梁顶通长筋、梁侧构造筋等。此外,...
