贴片元件基础课件VIP免费

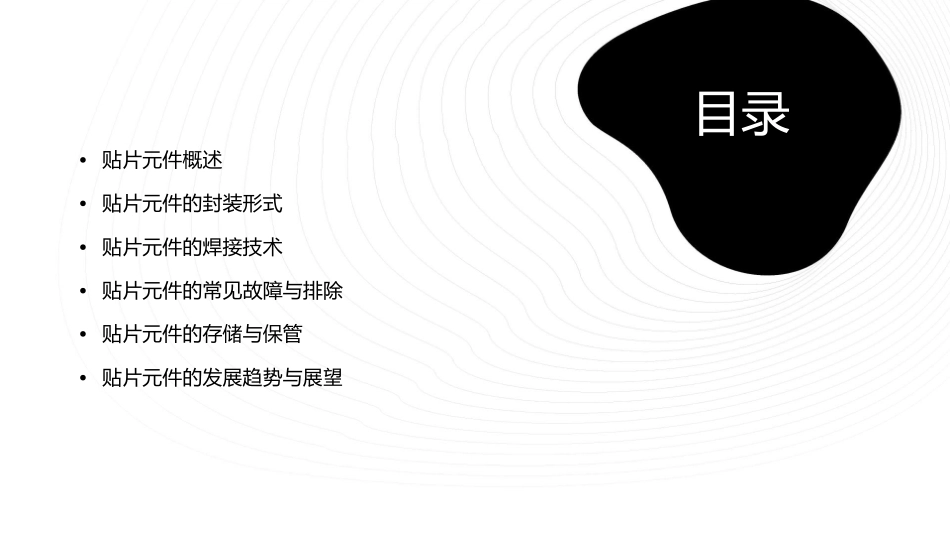

贴片元件基础课件目录•贴片元件概述•贴片元件的封装形式•贴片元件的焊接技术•贴片元件的常见故障与排除•贴片元件的存储与保管•贴片元件的发展趋势与展望贴片元件概述特点与优势特点体积小、重量轻、安装密度高、可靠性高、性能优良、成本低等。优势易于实现自动化生产和组装，提高了生产效率和产品质量，同时也便于维修和替换。应用领域通信计算机手机、路由器、交换机等通信设备中大量使用贴片元件。电脑、平板电脑、笔记本电脑等计算机硬件中广泛应用贴片元件。消费电子电视、音响、相机、游戏机等消费电子产品中大量采用贴片元件。其他工业控制医疗设备、汽车电子、航天航空等领域也大量使用贴片元件。自动化设备、仪器仪表、工业控制系统中也广泛应用贴片元件。贴片元件的封装形式SMD封装SMD封装即表面贴装器件封装，是一种将电子元件安装在PCB板上的封装形式。SMD封装具有体积小、重量轻、安装密度高、可靠性高等优点，因此在电子行业中得到了广泛应用。SMD封装有多种类型，如SOT、SOIC、TSOP等，适用于不同类型的电子元件。QFN封装QFN封装即四边扁平无引脚封装，是一种常见的贴片元件封装形式。QFN封装具有体积小、散热性能好、电气性能稳定等优点，适用于需要高集成度、高可靠性的电子设备。QFN封装的引脚从元件的四周引出，呈L型，因此也被称为L型引脚封装。BGA封装BGA封装的引脚呈球状，通过焊球与PCB板连接，具有较好的共面性和可靠性。BGA封装即球栅阵列封装，是一种将电子元件安装在PCB板上的封装形式。BGA封装具有体积小、重量轻、电性能优良、可靠性高等优点，因此在高端电子产品中得到了广泛应用。LGA封装LGA封装即插针网格阵列封装，是一种将电子元件安装在PCB板上的封装形式。LGA封装具有可靠性高、抗震能力强、电性能优良等优点，适用于需要高可靠性的电子设备。LGA封装的引脚通过插针与PCB板连接，具有较好的共面性和可靠性。PGA封装PGA封装具有散热性能好、电气性能优良等优点，适用于需要高可靠性的电子设备。PGA封装的引脚呈针状，通过针脚与PCB板连接，具有较好的共面性和可靠性。PGA封装即针栅阵列封装，是一种将电子元件安装在PCB板上的封装形式。贴片元件的焊接技术波峰焊波峰焊技术是一种将元器件焊接到电路板上的过程，通过熔融焊锡波峰对元器件进行焊接。波峰焊技术适用于批量生产，具有高效、稳定、成本低等优点，广泛应用于电子制造行业。波峰焊技术的焊接质量与焊锡的纯度、温度控制、焊接时间等因素有关，需要严格控制工艺参数。回流焊回流焊技术是一种通过加热熔融焊锡，将元器件焊接到电路板上的过程。回流焊技术适用于表面贴装元器件的焊接，具有精度高、焊接质量稳定等优点。回流焊技术的焊接质量与温度曲线、焊锡的成分、元器件的贴装精度等因素有关，需要精确控制工艺参数。选择性焊接选择性焊接技术是一种针对特定元器件进行焊接的技术，具有灵活性高、适用于各种元器件等优点。选择性焊接技术可以通过各种焊接方式选择性焊接技术的焊接质量与操作人员实现，如激光焊接、超声波焊接等。的技能水平、焊接设备的精度等因素有关，需要操作人员具备较高的技能水平。贴片元件的常见故障与排除虚焊总结词01虚焊是贴片元件常见的一种故障，表现为焊点表面粗糙、不光滑，有时还伴有裂纹。详细描述02虚焊是由于焊接过程中焊料没有完全湿润焊盘和元件引脚，或者焊接后焊料冷却过快而引起的。虚焊可能导致元件性能下降或失效。排除方法03在焊接过程中，要控制好焊接温度和时间，确保焊料完全湿润焊盘和元件引脚。如果发现虚焊，可以重新加热焊点，使焊料重新湿润，或者用合适的焊料填充虚焊部分。冷焊总结词详细描述排除方法冷焊是由于焊接过程中温度过低或加热时间不足引起的，表现为焊点表面粗糙、不光滑。冷焊会导致焊点不牢固，容易脱落。在极端情况下，冷焊甚至可能导致元件引脚断裂。在焊接过程中，要控制好焊接温度和时间，确保焊料完全熔化并充分湿润焊盘和元件引脚。如果发现冷焊，可以重新加热焊点，使焊料重新熔化。连焊总结词连焊是由于焊接过程中焊料流动过快或温度过高引起的，表现为两个或多个焊点连接在一起。详细描述连焊会导...
