油井远程监控方案课件VIP专享VIP免费

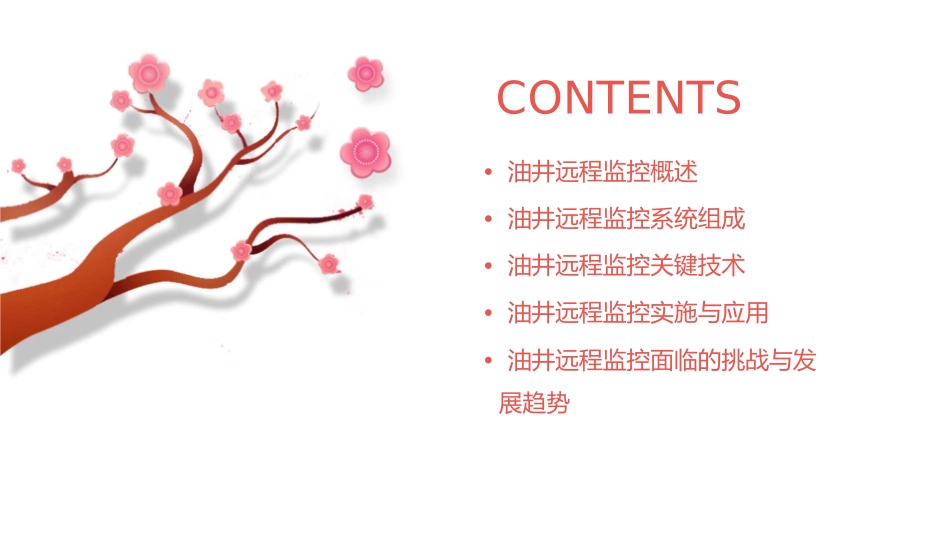

油井远程监控方案课件CONTENTS•油井远程监控概述•油井远程监控系统组成•油井远程监控关键技术•油井远程监控实施与应用•油井远程监控面临的挑战与发展趋势01油井远程监控概述油井远程监控的定义与意义定义油井远程监控是指利用现代通信技术、传感技术和计算机技术，对油井生产过程进行实时监测和远程控制的一种技术手段。意义油井远程监控能够提高生产效率，降低运营成本，减少事故发生率，提高生产安全性，并且实现对油井生产数据的实时监测和分析，为油田开发提供有力支持。油井远程监控发展历程第二阶段引入自动化监测设备，实现数据的自动采集和传输，提高了监测效率和准确性。第一阶段传统的油井监测方式，主要依靠人工定期巡检和记录数据。第三阶段随着通信技术和计算机技术的发展，油井远程监控系统逐渐成熟，实现了实时监测、远程控制和数据分析等功能。油井远程监控的应用范围010203陆地油田海上油田无人值守油井对陆地油田的油井进行远程监控，实时监测油井生产数据，提高生产效率和安全性。海上油田环境恶劣，远程监控能够减少人员暴露于危险环境中的时间，提高生产安全性。对于一些偏远地区的油井，可以利用远程监控技术实现无人值守，降低运营成本。02油井远程监控系统组成传感器及数据采集系统感知环境，精确测量•传感器是油井远程监控系统的前端设备，用于感知油井环境的温度、压力、流量等参数。数据采集系统定期对传感器数据进行采集，确保数据的准确性和实时性。高精度、稳定性的传感器及数据采集系统为后续的远程监控提供了可靠的数据基础。•针对油井的特殊环境，传感器需要具备防爆、耐高压、耐腐蚀等特性，确保在恶劣环境下正常工作。同时，数据采集系统应具备自适应校准功能，自动对传感器进行定期校准，保证数据的准确性和可靠性。数据传输网络•数据传输网络是连接油井现场与远程监控中心的桥梁，负责将采集的数据实时传输至远程监控中心。为确保数据的稳定传输，应采用成熟的通信协议和传输技术，如4G、5G或卫星通信等。•针对油井分布广、环境恶劣的特点，数据传输网络稳定传输，确保畅通应具备自愈合能力，当某一传输节点出现故障时，能够自动切换至其他可用节点，确保数据的连续传输。此外，网络还应具备加密和认证功能，确保数据传输的安全性。远程监控中心•远程监控中心是油井远程监控系统的核心，负责对接收到的数据进行实时分析、处理及存储。中心应具备强大的数据处理能力，能够迅速对海量数据进行分析，为管理人员提供实时的油井运行状况。•远程监控中心应配备可视化界面，直观地展示油井的各项参数及运行状态。同时，中心还应具备预警功能，当监测到异常数据时，能够自动触发报警，提醒管理人员及时介入处理。此外，远程监控中心还应支持历史数据查询和报表生成，为企业的决策分析提供数据支持。实时监控，智能分析03油井远程监控关键技术传感器技术温度传感器精确测量油井温度，监测油井工作状态，防止过热或过冷。压力传感器实时感知油井压力变化，评估油井产能，确保安全生产。流量传感器测量油管内流体流量，计算实时产量，掌握油井生产动态。数据传输技术有线传输无线传输卫星通信通过光纤或电缆等有线方式，实现稳定、高速的数据传输，适用于固定油井设施。采用4G、5G等无线通信技术，实现远程、便捷的数据传输，适用于移动式油井设备。借助卫星通信系统，实现偏远地区油井数据的实时传输，解决地面通信基础设施不足的问题。数据分析与处理技术数据存储建立分布式数据库，存储海量油井监测数据，确保数据的安全、可靠。数据预处理对原始数据进行清洗、整合，提取有效特征，为后续分析提供准确数据基础。故障诊断运用机器学习、深度学习等技术，实现油井故障的智能诊断，提高维修效率。产能预测基于历史数据建立预测模型，分析油井产能趋势，为生产决策提供支持。04油井远程监控实施与应用油井远程监控实施流程1.需求分析4.系统集成将各个设备集成到一个统一的系统中，实现数据的集中管理和分析。明确远程监控的目标和需求，包括监控的数据类型、传输频率、安全需求等。2.设备选型与采购根据需求分析结果，选择合适的传感器、通信...
