电气设备故障特点课件VIP免费

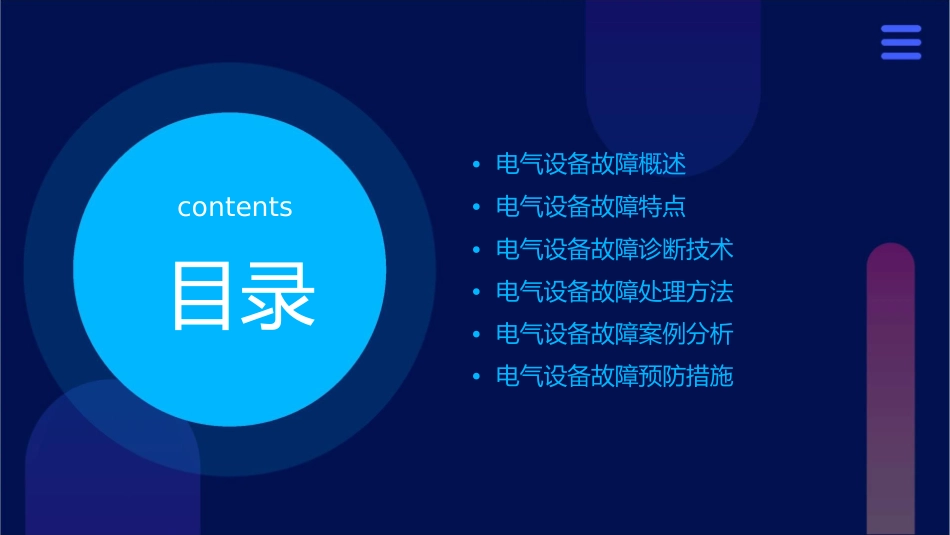

•电气设备故障概述contents•电气设备故障特点•电气设备故障诊断技术•电气设备故障处理方法•电气设备故障案例分析•电气设备故障预防措施目录定义与分类定义分类电气设备故障可以根据不同的分类标准进行分类，如按故障性质可分为短路、断路、漏电等；按故障影响范围可分为局部故障和系统故障。故障的危害010203设备损坏生产停滞安全风险故障的预防01020304定期维护巡检与监测培训与教育安全管理制度电气故障的普遍性总结词详细描述电气故障的突发性总结词详细描述电气故障的损坏性总结词电气故障可能导致设备损坏、功能丧失或性能下降，影响正常生产和生活的进行。详细描述电气故障可能导致设备内部的电路短路、元件烧毁或设备整体瘫痪等严重后果。这些故障不仅会导致设备本身的损坏，还可能引发连锁反应，影响到整个系统的正常运行。电气故障的隐蔽性总结词详细描述红外诊断技术总结词详细描述油中溶解气体分析法总结词通过分析油中溶解气体的成分和浓度，判断设备内部是否存在故障详细描述油中溶解气体分析法利用气相色谱仪等设备检测变压器油中溶解气体的成分和浓度，通过分析氢、甲烷、乙烷等气体含量，判断变压器等充油电气设备是否存在故障。该方法具有较高的灵敏度和准确性。在线监测技术总结词详细描述通过实时监测设备运行状态参数，及时发现和预警故障在线监测技术利用传感器和数据采集系统实时监测电气设备的运行状态参数，如电流、电压、温度、振动等，通过分析这些参数的变化，及时发现潜在故障并预警。该技术提高了故障诊断的及时性和准确性，有助于减少设备损坏和预防事故发生。VS预防性试验预防性试验是通过定期对电气设备进行测试，及早发现潜在的故障隐患，采取相应的措施进行预防和修复，从而避免设备在运行过程中出现故障。预防性试验通常包括绝缘电阻测试、耐压试验、介质损耗角正切值测试等，这些测试能够检测出设备的绝缘性能、导电性能以及其他相关性能是否正常。预防性试验的周期应根据设备的运行状况、环境条件以及制造商的建议来确定，以确保设备始终处于良好的工作状态。故障调查与分析当电气设备发生故障时，应立即进行故障调查与分析，以确定故障的原因和位置。故障调查与分析的步骤包括观察故障现象、初步检查设备、使用检测仪器进行测试等，以收集尽可能多的故障信息。根据收集到的故障信息，对故障原因进行分析和推断，找出根本原因，为后续的修复工作提供依据。修复性试验修复性试验是在电气设备故障处理完成后，对设备进行测试和验证，以确保故障已被正确修复且设备能够正常运行。修复性试验是确保电气设备安全可靠运行的重要环节，必须认真进行，以免设备在运行过程中再次出现故障。修复性试验通常包括功能测试、耐压试验、绝缘电阻测试等，这些测试能够检测出设备的各项性能指标是否达到正常运行的要求。发电机故障案例发电机过热绝缘故障机械故障断路器故障案例载流故障拒动、误动故障绝缘故障变压器故障案例绕组故障分接开关故障铁芯故障绕组绝缘老化、受潮或制造工艺不良可能导致变压器绕组故障，引发匝间短路或接地故障。分接开关接触不良或调整不当可能导致变压器分接开关故障，影响其正常运行。铁芯多点接地、硅钢片短路或制造工艺不良可能导致变压器铁芯故障，引发过热或振动。提高设备质量选用优质电气元件和材料严格控制生产工艺进行出厂检测和试验加强设备维护保养定期检查设备运行状况010203制定合理的维护保养计划提高维护保养人员的技能水平定期进行预防性试验制定预防性试验计划严格执行预防性试验程序对预防性试验结果进行分析和评估
