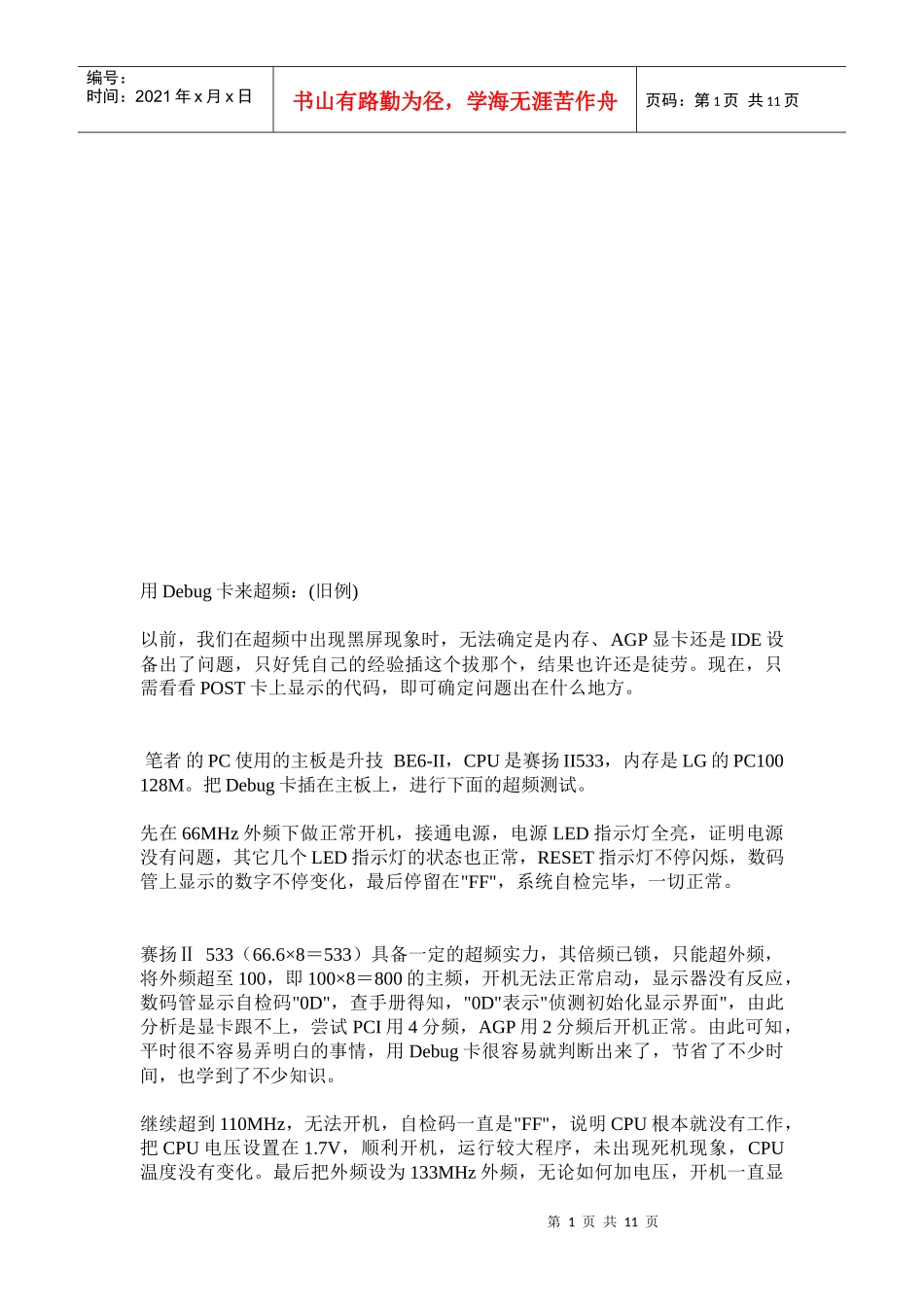

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页用Debug卡来超频:(旧例)以前,我们在超频中出现黑屏现象时,无法确定是内存、AGP显卡还是IDE设备出了问题,只好凭自己的经验插这个拔那个,结果也许还是徒劳。现在,只需看看POST卡上显示的代码,即可确定问题出在什么地方。TL'j)K$c5B6A!a!^笔者的PC使用的主板是升技BE6-II,CPU是赛扬II533,内存是LG的PC100128M。把Debug卡插在主板上,进行下面的超频测试。先在66MHz外频下做正常开机,接通电源,电源LED指示灯全亮,证明电源没有问题,其它几个LED指示灯的状态也正常,RESET指示灯不停闪烁,数码管上显示的数字不停变化,最后停留在"FF",系统自检完毕,一切正常。&O$t1i$a/t(Dq'~赛扬Ⅱ533(66.6×8=533)具备一定的超频实力,其倍频已锁,只能超外频,将外频超至100,即100×8=800的主频,开机无法正常启动,显示器没有反应,数码管显示自检码"0D",查手册得知,"0D"表示"侦测初始化显示界面",由此分析是显卡跟不上,尝试PCI用4分频,AGP用2分频后开机正常。由此可知,平时很不容易弄明白的事情,用Debug卡很容易就判断出来了,节省了不少时间,也学到了不少知识。4a8`.p9]$k-j;`2}继续超到110MHz,无法开机,自检码一直是"FF",说明CPU根本就没有工作,把CPU电压设置在1.7V,顺利开机,运行较大程序,未出现死机现象,CPU温度没有变化。最后把外频设为133MHz外频,无论如何加电压,开机一直显第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页示"FF",说明133MHz外频已超出我们的CPU的极限频率。由于有了Debug卡的帮助,只用了十几分钟便确定了CPU的超频极限,这在以前是很难做到的。该卡对卖CPU的和很多装机商来说,很显然是一个有力的辅助工具。%l3q!Y9u8u&['\*li%x:B5~"T用Debug卡来细调内存参数:在超频时,内存是影响超频性能的一个重要因素。Debug卡同样可以帮我们测试内存的超频极限。对LG的PC100,先设CL=3,从100MHz到110MHz全部通过,好,那就让内存频率在外频之上提高33MHz(需主板支持),外频仍从100MHz开始,直到115MHz,内存频率已到了147MHz,还是正常通过,但到了120MHz,即内存频率152MHz时,无法开机了,自检码显示为"C1"--"内存侦测错误",看来147MHz为该内存的极限。同样换一条PC133,则可以达到160MHz的频率。再将CL值设为2,结果两条内存在原极限频率下均不能正常开机,显示仍为"C1",将两条内存都逐渐降频,发现PC100的内存在110MHz时恢复正常,而PC133的内存在降到其标准的133MHz时才恢复正常,由此看出了我们手中内存的超频能力。G7U)n'D8o0F"\(N4A总之,任何优秀的工具都只能帮助我们去解决问题,而我们则不能对其产生过分的依赖心理。毕竟到最后关头,所有的电脑故障都还是要靠自己的能力去解决的,善于利用工具,锻炼自己的DIY能力,才是我们解决电脑故障的最根本办法。诊断卡进阶:{开机键→主板控制芯片向→CPU发出RESET信号→CPU初始化}当电源供电稳定后,芯片组便撤去RESET信号,CPU马上就从FFFFOH处开始执行指令。(注:这个地址在系统BIOS的地址范围内,无论是AwardBIOS还是AMIBIOS,放在这里的只是一条跳转指令,跳到系统BIOS中真正的启动代码处。系统BIOS的启动代码首先要做的事情就是进行POST(加电自检)。POST的主要任务是检测系统中的一些关键设备是否存在和能否正常工作,如内存和显卡等。如果这个时候系统的喇叭发出的不是一声清脆的“嘀”声,那就有可能是内存条或是显示卡等出故障了]){计算机加电后,主机电源立即产生“PowerGood”低电位信号→通过时钟产生(驱动)器输出有效的RESET信号→使CPU进入复位状态→并强制系统进入ROM-BIOS程序区。}(注:系统BIOS区的第一条指令是“jumpstar”,即跳转到硬件自检程序start。为了方便地实现BIOS的功能,BIOS运行时要用到一些RAM){因此大多数BIOS要做的第一件事就是→检测系统中的低端RAM.}第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页(注:如果检测失败,那么大多数BIOS将无法调入RAM中...
