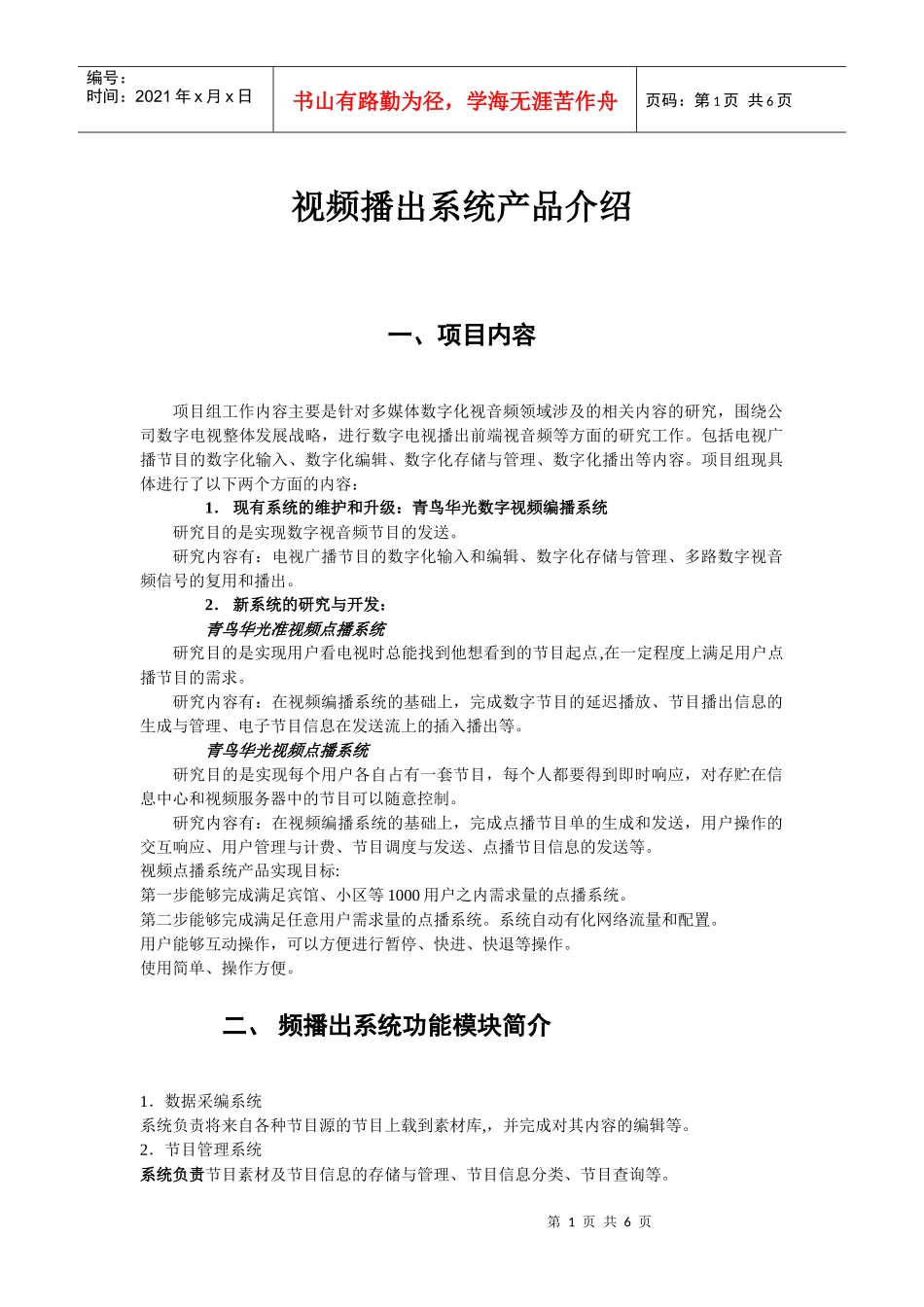

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页视频播出系统产品介绍一、项目内容项目组工作内容主要是针对多媒体数字化视音频领域涉及的相关内容的研究,围绕公司数字电视整体发展战略,进行数字电视播出前端视音频等方面的研究工作。包括电视广播节目的数字化输入、数字化编辑、数字化存储与管理、数字化播出等内容。项目组现具体进行了以下两个方面的内容:1.现有系统的维护和升级:青鸟华光数字视频编播系统研究目的是实现数字视音频节目的发送。研究内容有:电视广播节目的数字化输入和编辑、数字化存储与管理、多路数字视音频信号的复用和播出。2.新系统的研究与开发:青鸟华光准视频点播系统研究目的是实现用户看电视时总能找到他想看到的节目起点,在一定程度上满足用户点播节目的需求。研究内容有:在视频编播系统的基础上,完成数字节目的延迟播放、节目播出信息的生成与管理、电子节目信息在发送流上的插入播出等。青鸟华光视频点播系统研究目的是实现每个用户各自占有一套节目,每个人都要得到即时响应,对存贮在信息中心和视频服务器中的节目可以随意控制。研究内容有:在视频编播系统的基础上,完成点播节目单的生成和发送,用户操作的交互响应、用户管理与计费、节目调度与发送、点播节目信息的发送等。视频点播系统产品实现目标:第一步能够完成满足宾馆、小区等1000用户之内需求量的点播系统。第二步能够完成满足任意用户需求量的点播系统。系统自动有化网络流量和配置。用户能够互动操作,可以方便进行暂停、快进、快退等操作。使用简单、操作方便。二、频播出系统功能模块简介1.数据采编系统系统负责将来自各种节目源的节目上载到素材库,,并完成对其内容的编辑等。2.节目管理系统系统负责节目素材及节目信息的存储与管理、节目信息分类、节目查询等。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页3.节目单的制作系统系统负责节目单创建、编辑、修改、节目单存储与管理等。4.数据业务系统系统负责节目单、新闻、股票等数据信息的动态数据生成、发布等。5.中心控制系统系统负责用户信息管理,定义系统信息,日常统计与日志管理等、数据库建立、维护、备份、恢复等。6.节目播出系统功能有:提取节目单,形成播出表,从素材库中提取节目素材串接起来,形成几套连续播出的数字节目流,然后把各路数字视频流以及数据信息合成为一个复合传输流(30-40mbps);最后通过正交幅度调制,形成一个频道节目(8mps)。7.播出管理系统系统负责实现对一台或多台视频服务器的交互式管理控制,显示播出表以及正在播出的各种播出状态,接受管理员的指令对视频服务器运行操作。相应的硬件设备有:采编工作站、管理工作站、视频服务器、数字QAM调制器、混频器等。播出系统软件:节目管理系统节目制作系统中心管理系统播控系统及复用播出系统所需硬件设备:视频服务器管理工作站一台(普通微机即可)QAM调制器一台(附带ASI线缆,有线线缆)所需系统软件:1)window平台WindowNT4.0Window98以上SQLSever7.02)Unix平台Tru64unixOracle8.1三、系统结构拓扑图:第3页共6页第2页共6页DVB-C,DVBoverIP,DVB-S,DVB-T、、、、、卫星节目源非线编网络DVDVCD节目源数据采集系统节目存储中心视频服务器视频服务器视频服务器视频服务器视频服务器传输网络客户端客户端客户端客户端客户端客户端数据库素材与节目管理系统播出控制系统中心管理系统MPEGContentCommand/Control编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页四、物理拓扑图第4页共6页第3页共6页磁盘阵列磁盘阵列光盘库磁带库FC/1000M交换机素材服务器卫星上载工作站VCR采编工作站DVD、VCD采编工作站工作站视频服务器视频服务器后端输出数据库服务器播出控制工作站中心管理工作站素材管理工作站图例:光纤通道或千兆网100兆网视频输出编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页五、系统特点第5页共6页第4页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5...
