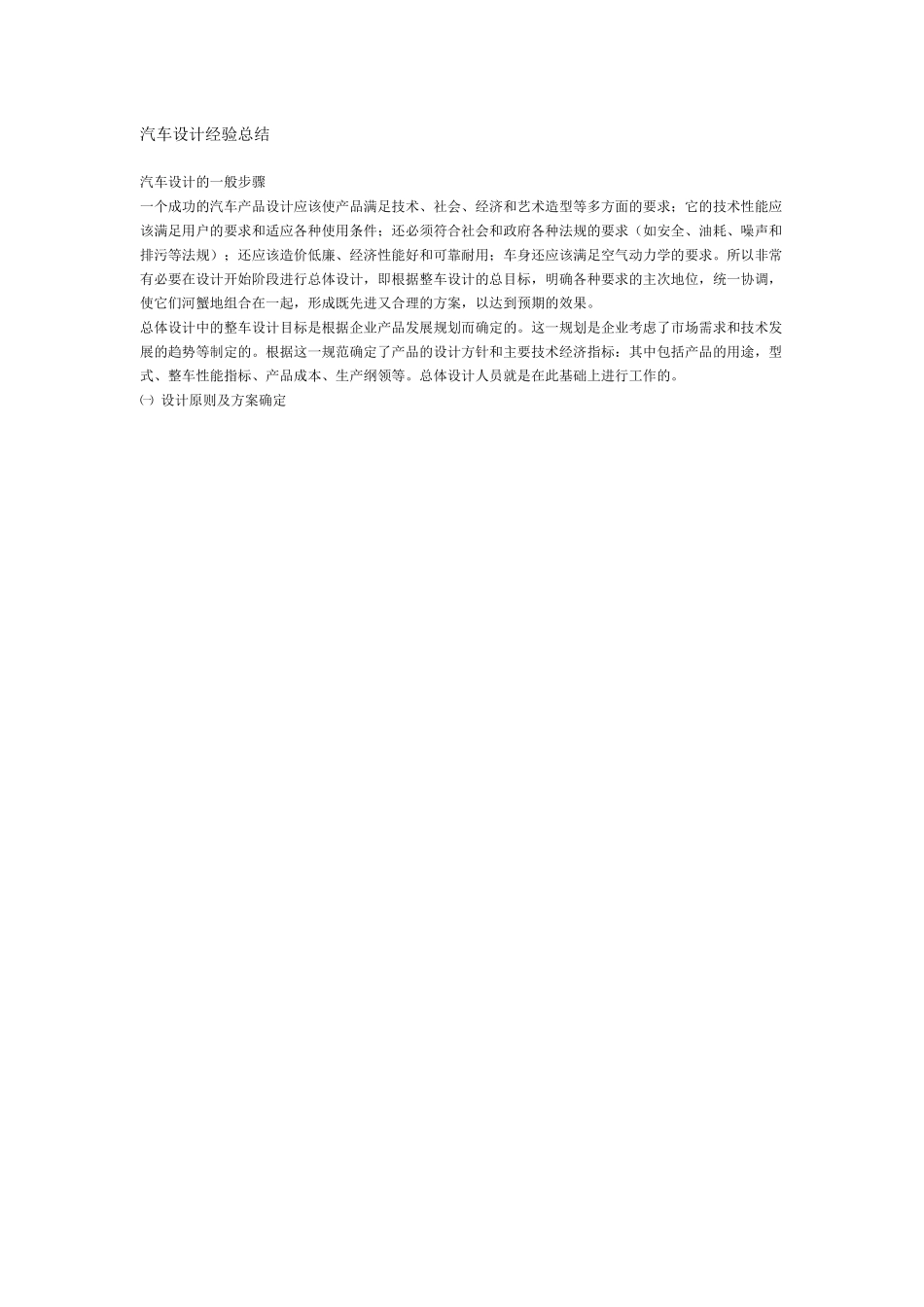

汽车设计经验总结汽车设计的一般步骤一个成功的汽车产品设计应该使产品满足技术、社会、经济和艺术造型等多方面的要求；它的技术性能应该满足用户的要求和适应各种使用条件；还必须符合社会和政府各种法规的要求（如安全、油耗、噪声和排污等法规）；还应该造价低廉、经济性能好和可靠耐用；车身还应该满足空气动力学的要求。所以非常有必要在设计开始阶段进行总体设计，即根据整车设计的总目标，明确各种要求的主次地位，统一协调，使它们河蟹地组合在一起，形成既先进又合理的方案，以达到预期的效果。总体设计中的整车设计目标是根据企业产品发展规划而确定的。这一规划是企业考虑了市场需求和技术发展的趋势等制定的。根据这一规范确定了产品的设计方针和主要技术经济指标：其中包括产品的用途，型式、整车性能指标、产品成本、生产纲领等。总体设计人员就是在此基础上进行工作的。㈠设计原则及方案确定设计底盘一般要有一总布置（主要负责人），他经过市场调研或由销售获得信息，从而决策设计任务。调研后应得出此车的使用区域、环境以及此车的经济性、动力性、舒适性等诸多方面有一初步了解。例如：山区矿用车，由于路面差，转弯半径小，载货量大，这就要求汽车有较大的动力性，爬坡性，轴距要小。对于轿车而言应把动力性、舒适性、操纵稳定性放在首位，其余次之。㈡汽车的选型①汽车的轴数：根据不同用途的汽车应有不同要求的轴数。如普通轻型车用二轴式；矿用自卸车用三轴式，双后桥；重型运输车有四轴式甚至更多。②驱动型式：不有用途汽车对驱动型式要求也不同。如普通汽车为4X2式，即后桥驱动；对矿用车采用6X4式，即双后桥驱动；对有越野性能或跑车，赛车采用4X4式，即四轮驱动，增大动力提高越野性能；部份军用汽车还采用6X6，8X8等型式。㈢汽车布置型式汽车的布置型式视具体要求而定，有发动机前置、中置、后置式；按驾驶室与发动机相对位置有长头式、短头式、平头式、偏置式。在汽车的选型过程中，不单要考虑上述各个方面，还要考虑外形尺寸、质量、载荷及轴荷分配。在综合考虑诸多方面因素后即可对汽车进行画总布置草图。总布置草图包括：①车身总布置和车身形状；②汽车主要尺寸、性能、质量参数等；③各总成选配，如发动机、变速器、前后桥等总成；④在总布置过程中轴荷以及汽车质心高度根据布置需要应进行计算和调整；⑤根据以上相关尺寸及要求，进一步更准确地确定汽车的轴距、前后轮距、前后悬、总宽、高、最小离地间隙、驾驶室、货厢外廓尺寸等。㈣汽车主要尺寸及参数的确定①轴距在设计汽车系列产品时常要考虑几种轴距的变形，通长有：基本型、长轴距、短轴距型。轴距不能过短，因为短轴距亦带来一些缺点：如制动或上坡时轴荷转移过大，使汽车的制动性和操纵稳定变坏；整车角振动过大；传动轴夹角增大。对于4X2货车吨位在2.2-3.0之间，轴距一般在2.3-3.2米范围内；吨位在3.5-5.0之间，轴距一般在2.6-3.3米范围内；吨位在6.0-9.0之间，轴距一般在3.6-4.2米范围内。②轮距货车的轮距与汽车的结构和布置有关。其前轮距主要决定于车架前部的宽、前轮板簧距、板簧宽、前轮转角、轮胎大小及拉杆与车架和转向轮之间的间隙有关。后轮距则取决于后部车架宽、板簧距、板簧宽、轮胎大小、U型螺栓直径及与车架和轮胎之间的间隙等。因此须通过布置才能最后确定，也可以凭经验加以确定。③前后悬前后悬的长度是通过总布置来确定的。前悬要有足够的长度来布置发动机、散热器、转向器及中冷器等。对于轻型货车的前悬一般在900mm左右。后悬的长度主要取决于货厢的长度、轴距、轴荷分配等，但必须保证有足够大的离去角，轻型货车的后悬一般在1.2-2.2米之间④外廓尺寸为了行驶安全，按照我国有关法规规定汽车的总高度不超过4m（重型矿用车由于用途比较特殊，外廓尺寸可不受限制），总宽度不大于2.5m（不包括后视镜），货车的长度一般不大于12m。在保证汽车主要性能的条件下应力求减小外廓尺寸，以便减轻整车的质量、降低成本和改善使用经济性。⑤汽车的装载量汽车的装载量是指在硬质良好的路面上所装载的质量。如1040为2吨车即装载质量为2吨，整车自重为2吨。⑥整车整备质量的...
