试谈变压器招标技术要求VIP免费

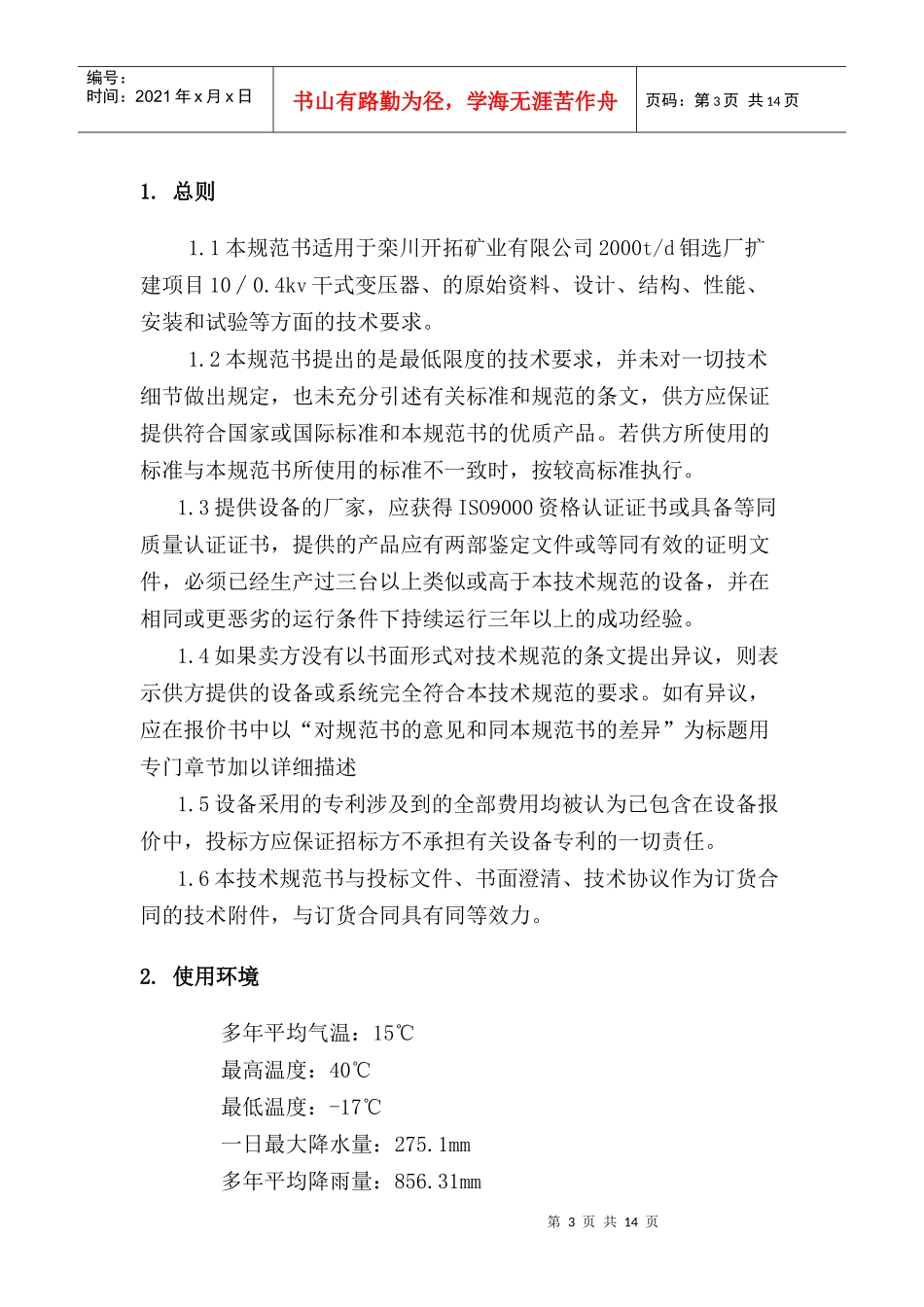

目录9011第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.总则1.1本规范书适用于栾川开拓矿业有限公司2000t/d钼选厂扩建项目10∕0.4kv干式变压器、的原始资料、设计、结构、性能、安装和试验等方面的技术要求。1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。1.3提供设备的厂家，应获得ISO9000资格认证证书或具备等同质量认证证书，提供的产品应有两部鉴定文件或等同有效的证明文件，必须已经生产过三台以上类似或高于本技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。1.4如果卖方没有以书面形式对技术规范的条文提出异议，则表示供方提供的设备或系统完全符合本技术规范的要求。如有异议，应在报价书中以“对规范书的意见和同本规范书的差异”为标题用专门章节加以详细描述1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.6本技术规范书与投标文件、书面澄清、技术协议作为订货合同的技术附件，与订货合同具有同等效力。2.使用环境多年平均气温：15℃最高温度：40℃最低温度：-17℃一日最大降水量：275.1mm多年平均降雨量：856.31mm第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页冰冻期：11月至翌年2月冰雪覆地（最大值）：200mm海拔高度：+961.8m～+1085.5m环境污染等级：4级地震烈度：≤8度爬电比距：3.0cm/kv（按系统最高电压计算）大气条件：大气中无严重侵蚀和爆炸性介质最大风速：30km/h3.10KV干式变压器技术要求3.1、行业标准按本协议供货的设备，包括供货方由其它厂家外购的设备和附件都应符合下列标准的最新版本。GB1094.1～5《电力变压器》GB311.1～6《高压输变电设备的绝缘配合、高电压试验技术》GB4109《高压套管技术条件》GB7354《局部放电测量》GB/T17468《电力变压器选用导则》GB7328《变压器和电抗器的声级测定》GB6450－1986《干式电力变压器》GB/T10228－1997《干式电力变压器技术参数和要求》第4页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页GB4208-1997《外壳防护等级的分类》3.2、技术要求3.2.0变压器规格数量序号名称规格型号单位数量1干式变压器SCB10-1600/10台22干式变压器SCB10-800/10台13.2.1连接组别：D,yn113.2.2绕组绝缘耐热等级：F级3.2.3变压器负载承受能力：环境温度（℃）－10010203040连续负载率1.371.31.251.181.101.003.2.4冷却方式：风机冷却3.2.5绝缘水平：H级3.2.6工频耐压（有效值）：高压线圈35kV（1min）、低压线圈3kV（1min）3.2.7冲击耐压（峰值）：高压线圈75kV第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3.2.8噪音：315～630kVA小于46dB、800kVA及以上小于52dB3.2.9损耗：满足国标规定要求3.2.10局部放电量：不大于5PC。3.2.11短路动、热稳定满足GB6450要求。3.2.12进出线方式：高压侧为电缆底部进线，并附有电缆夹持件，底部应留有穿线板，此板现场根据电缆外径开孔；低压侧为封闭式母线槽上出（变压器与低压配电柜之间为封闭式母线槽）。3.2.13变压器一次和二次引线的接线端子，应符合GB5273的规定。3.2.14变压器有温度显示器及温度检测系统（测温元件埋设在低压线圈内）且三相线圈巡回轮流检测。配超温报警及超温跳闸接点，接点容量达到200VA。3.2.15变压器高压线圈采用铜线饶制，低压线圈采用铜箔饶制。3.2.16变压器的铁心和金属件需有防腐蚀的保护层。3.2.17变压器主绝缘及全部辅助有机绝缘件均具有阻燃功能，满足H阻燃标准。第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页3.2.18变压器应具有良好的防潮性，长期停用后不经干燥即可投入运行。3.2.19变压器带外壳运行时其额定容量不降低...
