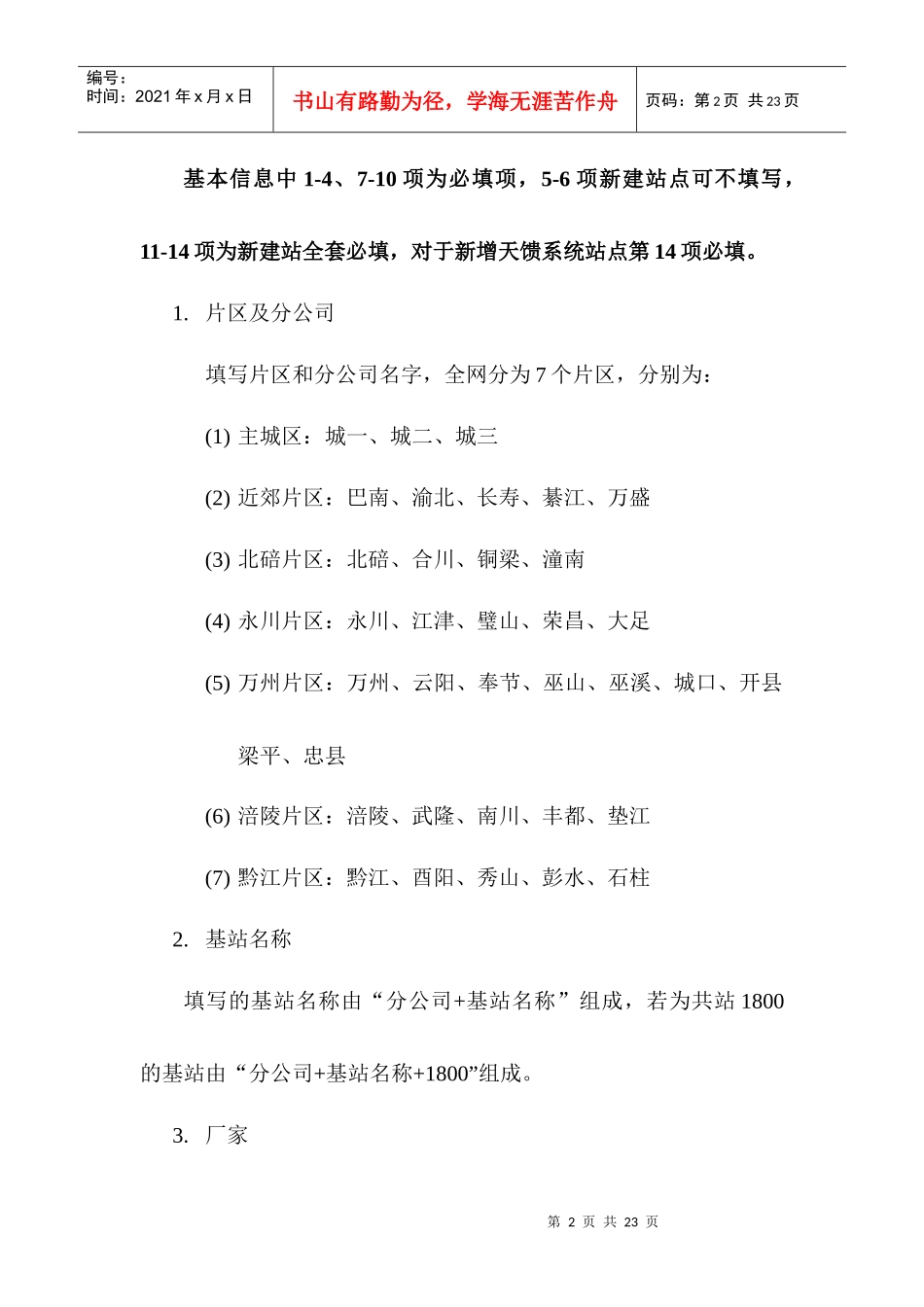

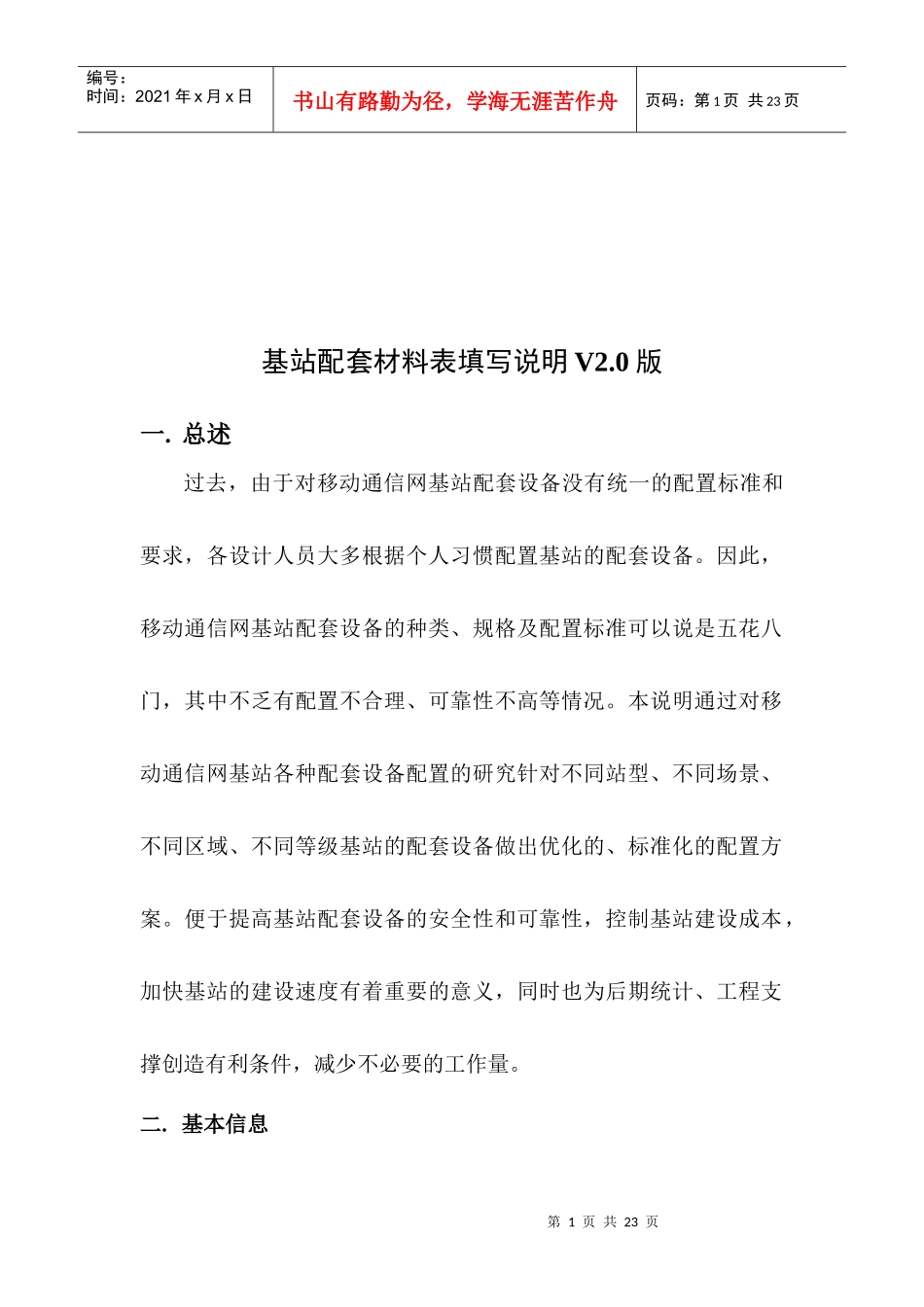

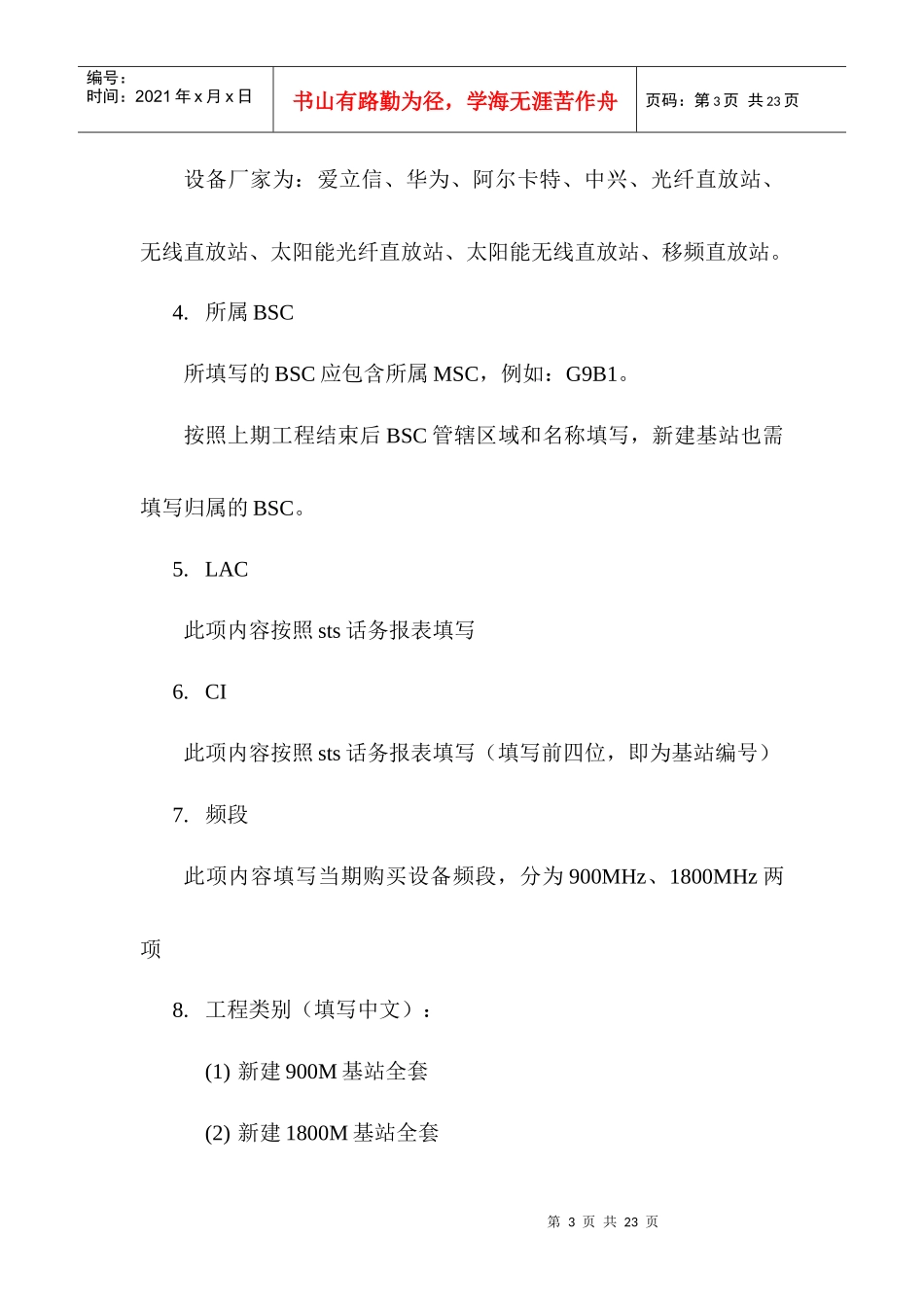

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页基站配套材料表填写说明V2.0版一.总述过去，由于对移动通信网基站配套设备没有统一的配置标准和要求，各设计人员大多根据个人习惯配置基站的配套设备。因此，移动通信网基站配套设备的种类、规格及配置标准可以说是五花八门，其中不乏有配置不合理、可靠性不高等情况。本说明通过对移动通信网基站各种配套设备配置的研究针对不同站型、不同场景、不同区域、不同等级基站的配套设备做出优化的、标准化的配置方案。便于提高基站配套设备的安全性和可靠性，控制基站建设成本，加快基站的建设速度有着重要的意义，同时也为后期统计、工程支撑创造有利条件，减少不必要的工作量。二.基本信息第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页基本信息中1-4、7-10项为必填项，5-6项新建站点可不填写，11-14项为新建站全套必填，对于新增天馈系统站点第14项必填。1.片区及分公司填写片区和分公司名字，全网分为7个片区，分别为：(1)主城区：城一、城二、城三(2)近郊片区：巴南、渝北、长寿、綦江、万盛(3)北碚片区：北碚、合川、铜梁、潼南(4)永川片区：永川、江津、璧山、荣昌、大足(5)万州片区：万州、云阳、奉节、巫山、巫溪、城口、开县梁平、忠县(6)涪陵片区：涪陵、武隆、南川、丰都、垫江(7)黔江片区：黔江、酉阳、秀山、彭水、石柱2.基站名称填写的基站名称由“分公司+基站名称”组成，若为共站1800的基站由“分公司+基站名称+1800”组成。3.厂家第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页设备厂家为：爱立信、华为、阿尔卡特、中兴、光纤直放站、无线直放站、太阳能光纤直放站、太阳能无线直放站、移频直放站。4.所属BSC所填写的BSC应包含所属MSC，例如：G9B1。按照上期工程结束后BSC管辖区域和名称填写，新建基站也需填写归属的BSC。5.LAC此项内容按照sts话务报表填写6.CI此项内容按照sts话务报表填写（填写前四位，即为基站编号）7.频段此项内容填写当期购买设备频段，分为900MHz、1800MHz两项8.工程类别（填写中文）：(1)新建900M基站全套(2)新建1800M基站全套第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页(3)共站新建1800M(4)扩容(5)替换(6)微改室内宏(7)微改室外宏(8)室外宏改室内宏(9)直改微(10)直改室外宏(11)直改室内宏(12)新增配套（如网络调整部分）9.支持EGPRS此项内容填写：是或者否，便于后期计算是否需要新增E110.覆盖区域此项内容填写：城区（包含工业园区、开发区）、学校（学生较多的校区）、场镇、高速路、铁路、农村。11.经度第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页此项内容填写单位为度格式，小数点后保留5位12.纬度此项内容填写单位为度格式，小数点后保留5位13.海拔高度单位为：米14.方向角/下倾角按小区填写，单位为：度三.原站信息填写原站信息的工程类型有：共站新建1800M、扩容、替换、微改室内宏、微改室外宏、室外宏改室内宏、直改微、直改室外宏、直改室内宏、新增配套（如网络调整部分）1.机房序号机房种类备注1租用/购买房2标准自建房土建房3自建活动机房4三角杆平台未建设水泥平台的三角杆5三角杆水泥平台6铁塔平台7铁塔水泥平台未建设水泥平台的铁塔8H杆平台9H杆水泥平台未建设水泥平台的H杆第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页2.铁塔种类铁塔填写“高度+类型+种类”，其中高度分为：9米、15米25米、30米、35米、40米、45米、50米；类型分为：房上、落地；种类分为：角钢塔、钢管塔。举例：9米房上角钢塔。房上塔的高度上限为25米，30米~50米只能是落地塔。非铁塔部分填写6米抱杆、4米抱杆、10米桅杆、三角杆、H杆。3.天线类型填写“类型+增益+水平半功率角+预下倾角+频段+天线类型”，其中类型：定向、全向；增益：7dBi、10dBi、11dBi、15.5dBi、18dBi；水平半功率角：30...
