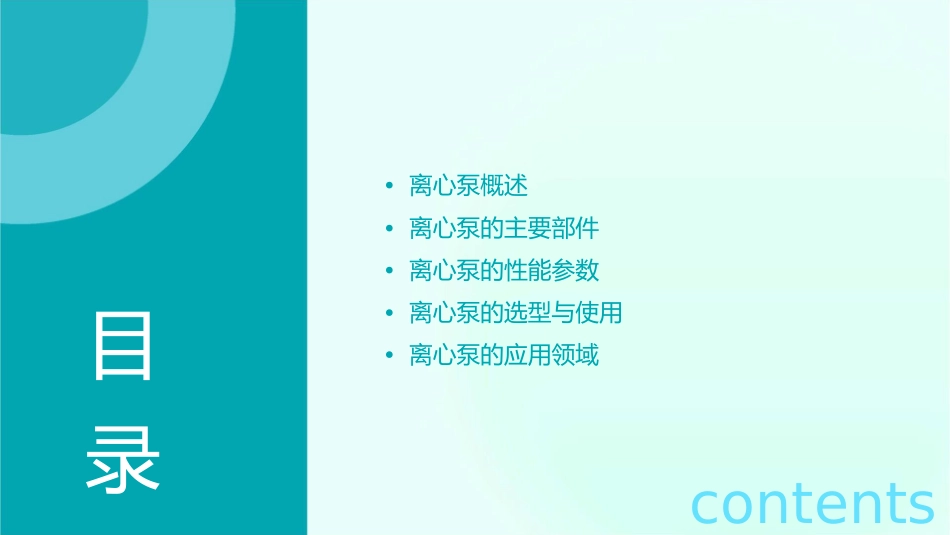

离心泵的结构知识通用课件•离心泵概述•离心泵的主要部件•离心泵的性能参数•离心泵的选型与使用•离心泵的应用领域目录contents01离心泵概述离心泵的定义离心泵是一种利用离心力原理进行输送液体的机械装置。它通过旋转的叶轮产生离心力，将液体从入口吸入，经叶轮加速后，从出口排出。离心泵的工作原理当叶轮旋转时，叶片上的液体在离心力的作用下被甩出，形成一定的真空度，使液体从入口吸入。吸入的液体在叶轮的推动下，获得能量，以较高的压力从出口排出。离心泵的分类根据输送介质的不同，离心泵可分为清水泵、泥浆泵、杂质泵等。根据结构形式的不同，离心泵可分为单级泵、多级泵、立式泵、卧式泵等。根据工作原理的不同，离心泵可分为普通离心泵、旋涡泵等。02离心泵的主要部件叶轮叶轮是离心泵的核心部件，其作用是将原动机的机械能传递给液体，使液体获得足够的能量，从而克服流道阻力、压力和位能等。叶轮的型式有多种，如闭式、开式、半开式等，根据不同的输送介质和工艺要求选择合适的型式。叶轮的材质一般为铸铁、铸钢、不锈钢等，根据不同的使用环境和介质选择合适的材质。泵壳泵壳是离心泵的重要组成部件，其主要作用是汇集从叶轮中流出的液体，并将其导入泵的出口管道。1泵壳的结构形式有单壳和双壳两种，根据不同的输送介质和工艺要求选择合适的结构形式。23泵壳的材质一般为铸铁、铸钢、不锈钢等，根据不同的使用环境和介质选择合适的材质。轴和轴承轴是连接原动机和叶轮的传动部件，其主要作用是将原动机的旋转运动传递给叶轮。轴承是支撑轴的部件，其作用是减小轴的径向和轴向力，保证轴的稳定运行。根据不同的使用环境和工艺要求，选择合适的轴和轴承材质，如铸钢、不锈钢等。密封装置密封装置的作用是防止泵内液体外泄和外部空气、杂质进入泵内。根据不同的使用环境和工艺要求，选择合适的密封装置型式，如机械密封、填料密封等。密封装置的材质一般为石墨、碳化硅等耐磨材料，根据不同的使用环境和介质选择合适的材质。泵的驱动装置泵的驱动装置是原动机，其作用是将机械能传递给离心泵的叶轮。根据不同的使用环境和工艺要求，选择合适功率和转速的原动机，如电动机、柴油机等。03离心泵的性能参数流量流量流量调节指离心泵在单位时间内输送的液体量，通常用体积表示，单位为立方米/秒（m³/s）或立方米/小时（m³/h）。通过改变泵的转速、阀门开度或增加并联泵的数量等手段，调节离心泵的流量。额定流量在正常工作条件下，离心泵能够持续稳定地输送的最大流量。扬程额定扬程在正常工作条件下，离心泵能够持续稳定地输送的扬程。扬程指离心泵对单位重量液体所做的功，即液体在泵进出口之间所增加的能量，单位为米（m）。扬程与压力的关系扬程与泵出口压力成正比，扬程越高，出口压力越大。功率与效率功率指离心泵在单位时间内所做的功，通常用马力（hp）或千瓦（kW）表示。额定功率在正常工作条件下，离心泵能够持续稳定地输送的功率。效率指离心泵的输出功率与输入功率的比值，反映了泵的工作效率。提高效率的方法优化泵的设计、减少摩擦损失、降低泄露和减少流体阻力等。汽蚀余量汽蚀余量允许汽蚀余量指离心泵吸入口处液体所具有的能量，单位为米（m）。在不影响离心泵性能和寿命的前提下，允许液体具有的额外能量。必需汽蚀余量汽蚀余量的影响因素保证离心泵正常工作不发生汽蚀的最小汽蚀余量。液体的物理性质、吸入管路的阻力损失、温度和压力等。04离心泵的选型与使用选型原则流量与扬程匹配原则介质特性原则选型时需确保离心泵的流量和扬程满足实际需求，避免过大或过小。根据输送介质的不同特性，选择适合的离心泵类型，如清水泵、杂质泵、耐腐蚀泵等。工况条件原则电机功率原则根据使用环境温度、压力、海拔等工况条件，选择能够适应的离心泵。根据实际需求，选择合适的电机功率，确保离心泵在高效区内运行。使用注意事项0102启动与停车操作流量调节遵循正确的启动和停车操作规程，确保离心泵的安全运行。根据实际需求，合理调节离心泵的流量，避免过大或过小。压力监测维护与保养定期检查离心泵的压力状况，确保在正常范围内。按照规定进行维护...
