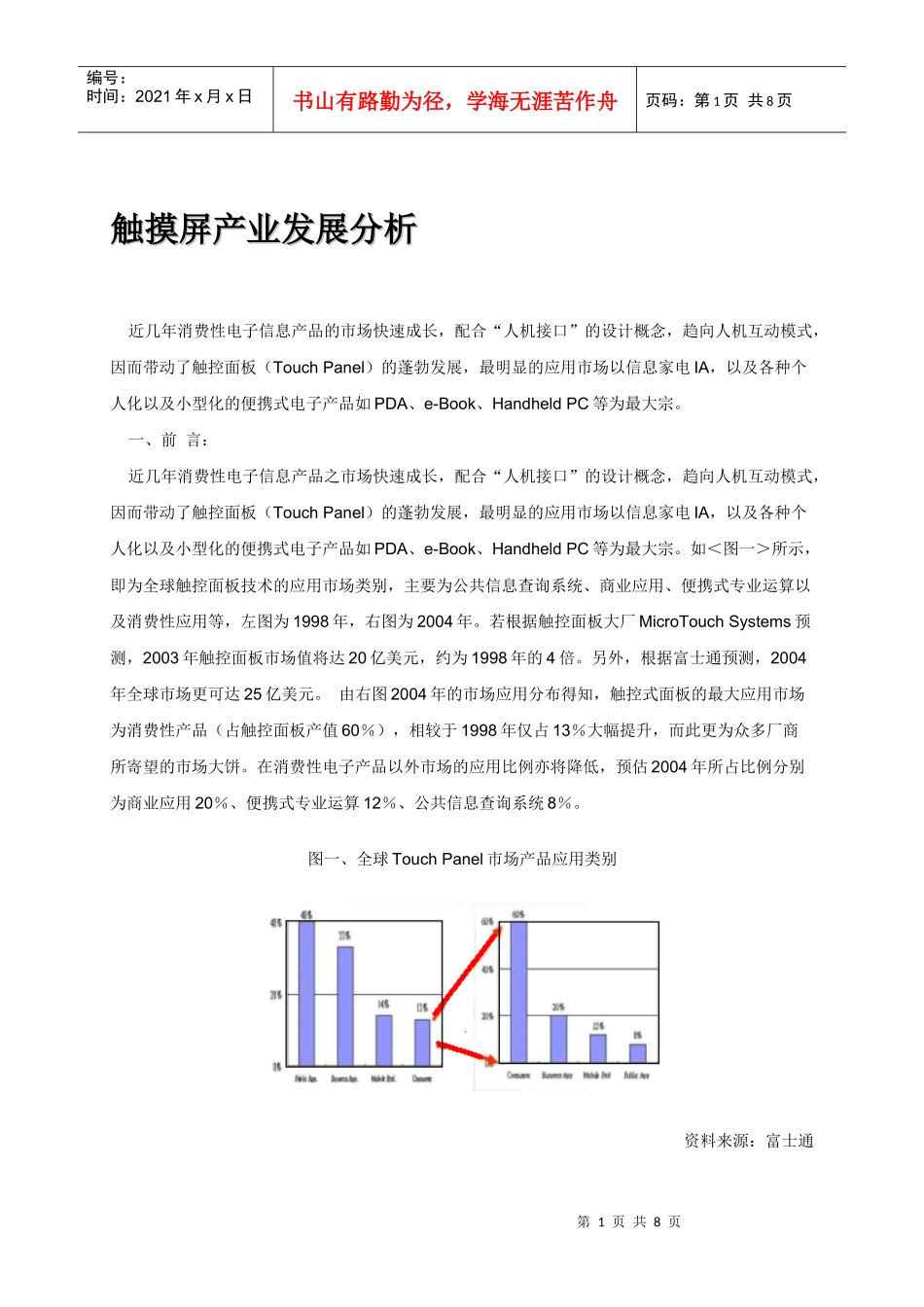

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页触摸屏产业发展分析触摸屏产业发展分析近几年消费性电子信息产品的市场快速成长，配合“人机接口”的设计概念，趋向人机互动模式，因而带动了触控面板（TouchPanel）的蓬勃发展，最明显的应用市场以信息家电IA，以及各种个人化以及小型化的便携式电子产品如PDA、e-Book、HandheldPC等为最大宗。一、前言：近几年消费性电子信息产品之市场快速成长，配合“人机接口”的设计概念，趋向人机互动模式，因而带动了触控面板（TouchPanel）的蓬勃发展，最明显的应用市场以信息家电IA，以及各种个人化以及小型化的便携式电子产品如PDA、e-Book、HandheldPC等为最大宗。如＜图一＞所示，即为全球触控面板技术的应用市场类别，主要为公共信息查询系统、商业应用、便携式专业运算以及消费性应用等，左图为1998年，右图为2004年。若根据触控面板大厂MicroTouchSystems预测，2003年触控面板市场值将达20亿美元，约为1998年的4倍。另外，根据富士通预测，2004年全球市场更可达25亿美元。由右图2004年的市场应用分布得知，触控式面板的最大应用市场为消费性产品（占触控面板产值60％），相较于1998年仅占13％大幅提升，而此更为众多厂商所寄望的市场大饼。在消费性电子产品以外市场的应用比例亦将降低，预估2004年所占比例分别为商业应用20％、便携式专业运算12％、公共信息查询系统8％。图一、全球TouchPanel市场产品应用类别资料来源：富士通第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页二、触控面板技术与市场应用：就现今全球在触控面板的技术，依结构大致可分为以日本厂商领军的电阻式（FilmonGlass），以及以美国厂商为首的电容式、音波式、红外线式等，如＜图二＞所示。而其中以4线电阻式最为广泛应用，挟其薄型化、成本低之优势，在信息相关产品市场上随处可见。以下即针对此4种技术，作一简介以及比较。图二、触控面板技术（一）电阻式：目前市场上曝光率较高的第2代触控面板技术（第1代为纯玻璃技术）主要以电阻式为主，其主要组成包括一片氧化铟锡导电玻璃ITOGlass，以及一片ITOFilm导电薄膜，中间以间隔球Spacer分开，加上Tail软式排线、控制IC组成，如＜图三＞所示。作用原理为当面板受到外力接触使薄膜与玻璃接触时导通而传递信号。由于借由压力使两片导电材料接触，触控介质不需导体，可以连续接触，感应速度很快，在需要书写的环境最适用，目前PDA市场均采用电阻式触控面板。图三、电阻式触控面板的结构简图资料来源：突破光电第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（二）电容式：主要作用原理是在透明的玻璃表面镀上一层氧化金属，由四角提供电压在玻璃表面形成均匀电场，一旦有导电体接触时，在接触处产生压降而计算出触控点。电容式触控面板最大要求为要与导电体接触，如人的手指。优点为产品较为强固，应用场所则以户外或公共场所较为适宜。（三）音波式：工作原理是在面板周围有音波产生器，并在边缘有音波之反射器，当触控到某一点时，靠波形改变计算出按触处。音波式面板尺寸以10英寸以上为主，适用在公共场所或户外。（四）红外线式：主要是在显示器面板周围装置红外灯，当有物体接触时则会遮断红外灯，进而知道接触区域，优点是显示屏幕前完全没有任何遮蔽物，透光度绝佳，缺点是分辨率无法达到任何上述技术标准。以下，即针对电阻式技术（FilmonGlass）与纯玻璃技术（Glass）作一比较，如＜图四＞所示，主要分为制造成本、制程难易、耐用度、透光率以及市场应用等5方面。由图中得知，电阻式技术在制造成本、制程难易方面较具优势，但在耐用度以及透光率方面则呈劣势，而此亦为未来研发改进的重点。图四、电阻式与纯玻璃技术资料来源：突破光电以整个触控面板产业而言，电阻式占整个触控面板市场59%，电容式约占22%，音波式占13%，而红外线式占4%，如＜图五＞所示。其中，电容式的市场有趋于缓步成长的态势，而电阻式随消费性电子的应用增加，未来成长可期。图五、触控面板的...
