角铁井架施工组织设计VIP免费

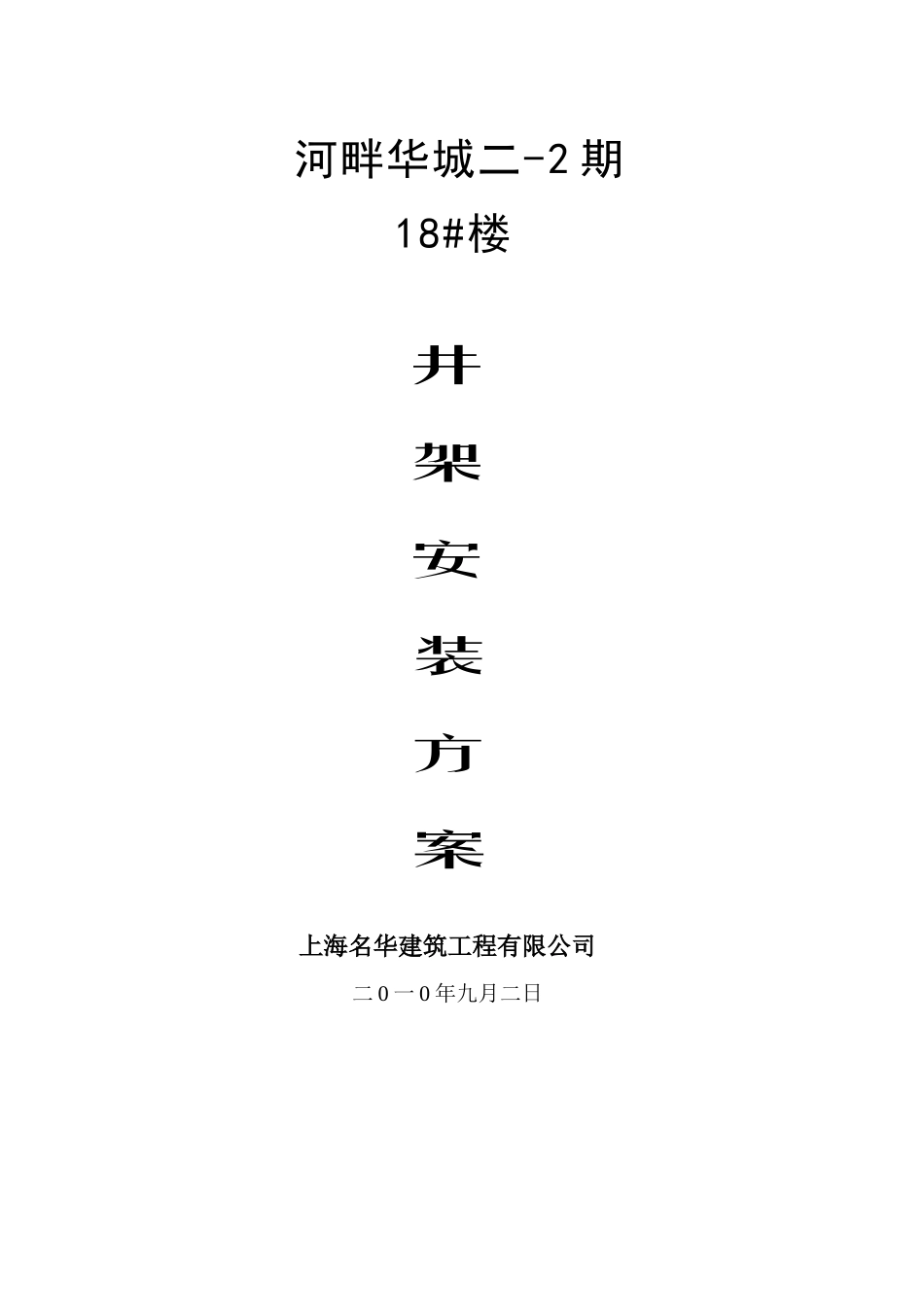

角铁井架施工组织设计_第1页
1/17

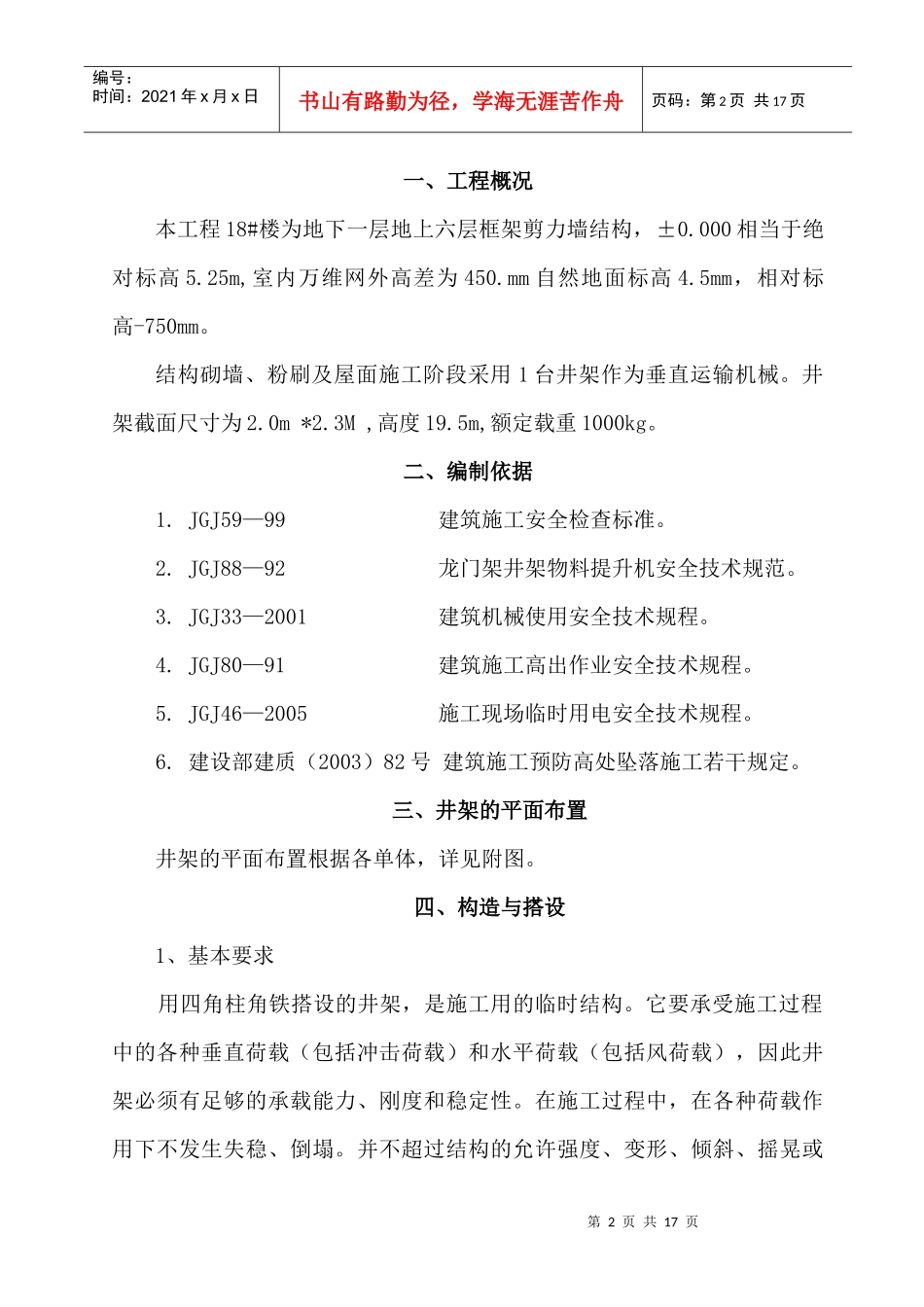

角铁井架施工组织设计_第2页
2/17

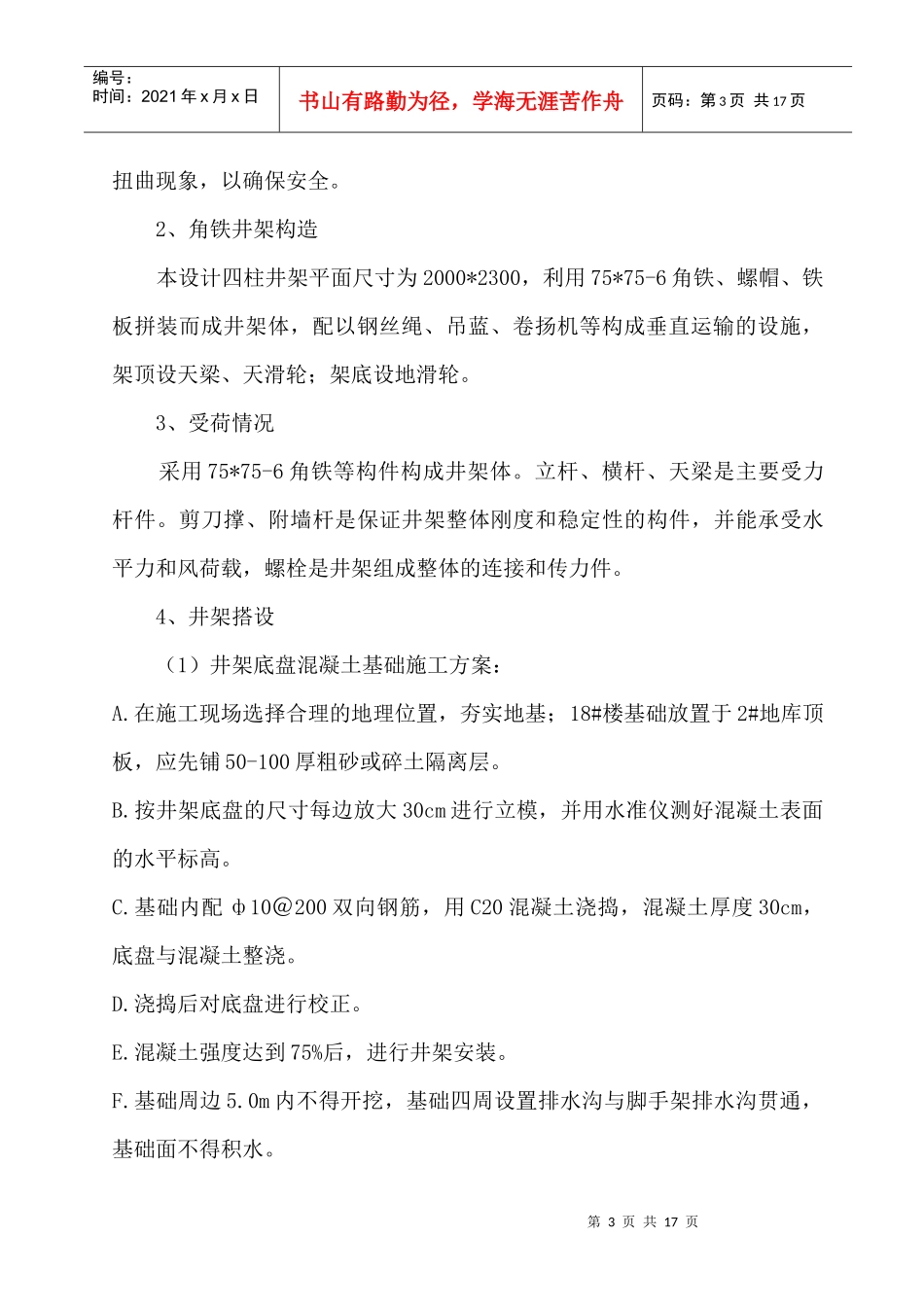

角铁井架施工组织设计_第3页
3/17
河畔华城二-2期18#楼井架安装方案上海名华建筑工程有限公司二0一0年九月二日第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页一、工程概况本工程18#楼为地下一层地上六层框架剪力墙结构,±0.000相当于绝对标高5.25m,室内万维网外高差为450.mm自然地面标高4.5mm,相对标高-750mm。结构砌墙、粉刷及屋面施工阶段采用1台井架作为垂直运输机械。井架截面尺寸为2.0m*2.3M,高度19.5m,额定载重1000kg。二、编制依据1.JGJ59—99建筑施工安全检查标准。2.JGJ88—92龙门架井架物料提升机安全技术规范。3.JGJ33—2001建筑机械使用安全技术规程。4.JGJ80—91建筑施工高出作业安全技术规程。5.JGJ46—2005施工现场临时用电安全技术规程。6.建设部建质(2003)82号建筑施工预防高处坠落施工若干规定。三、井架的平面布置井架的平面布置根据各单体,详见附图。四、构造与搭设1、基本要求用四角柱角铁搭设的井架,是施工用的临时结构。它要承受施工过程中的各种垂直荷载(包括冲击荷载)和水平荷载(包括风荷载),因此井架必须有足够的承载能力、刚度和稳定性。在施工过程中,在各种荷载作用下不发生失稳、倒塌。并不超过结构的允许强度、变形、倾斜、摇晃或第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页扭曲现象,以确保安全。2、角铁井架构造本设计四柱井架平面尺寸为2000*2300,利用75*75-6角铁、螺帽、铁板拼装而成井架体,配以钢丝绳、吊蓝、卷扬机等构成垂直运输的设施,架顶设天梁、天滑轮;架底设地滑轮。3、受荷情况采用75*75-6角铁等构件构成井架体。立杆、横杆、天梁是主要受力杆件。剪刀撑、附墙杆是保证井架整体刚度和稳定性的构件,并能承受水平力和风荷载,螺栓是井架组成整体的连接和传力件。4、井架搭设(1)井架底盘混凝土基础施工方案:A.在施工现场选择合理的地理位置,夯实地基;18#楼基础放置于2#地库顶板,应先铺50-100厚粗砂或碎土隔离层。B.按井架底盘的尺寸每边放大30cm进行立模,并用水准仪测好混凝土表面的水平标高。C.基础内配ф10@200双向钢筋,用C20混凝土浇捣,混凝土厚度30cm,底盘与混凝土整浇。D.浇捣后对底盘进行校正。E.混凝土强度达到75%后,进行井架安装。F.基础周边5.0m内不得开挖,基础四周设置排水沟与脚手架排水沟贯通,基础面不得积水。第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页G.基础表面应平整,水平偏差不大于5mm。H.基础验收合格。(2)卷扬机基础A.卷扬机基础为200厚C20砼,1300mm*1300mm素砼台,其标高以卷扬机不积水,卷扬机钢绳在地面以上200mm以不拖地、不积水运行为宜。B.卷扬机基础内插2-4根Ф48*3.5的钢管,打入地下1.5m,用于基础的锚固。(3)安装前的检查A.检查基础的尺寸是否正确,砼强度是否达到75%。B.检查卷扬机是否完好,刹车开、闭是否可靠,地锚拉力是否达到要求。电压是否在380V±5%之内。机电转向是否符合要求。C.检查钢丝绳是否完好,规格是否正确。与卷扬机的锚固是否可靠。特别要计算安装好全部架体达到规定高度时,在全部钢丝绳输出后,钢丝绳长度是否能在卷筒上保持至少三圈。D.吊篮是否完整,焊缝是否有裂纹,底板、底盘是否牢固,顶板是否安全。E.断绳保护装置、重量限制器等安全防护装置事先进行检查,确保安全、灵活、可靠、无误。(4)底架安装A.将吊篮置于底盘中间,调整好进料口、出料口方向。B.吊篮两侧设置高度为1M的安全挡板或钢板网。C.吊篮安全门:吊篮上设置上料口和出料口门,门高度为1.0m,采用连锁第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页开启装置。(5)井架架体安装A.在底架四角的角铁上装上八块大节点板。B.在架底四角上,用M14的螺栓,把二根长3M和二根长1.5M的主角铁对角地安装,并在四边接上四根水平撑。在接上的四根主角钢上,按要求装上四大、四小的节点板,装上斜撑留出头道门,装上平撑。C.在已接上的四根主角钢上,接上四根3.0M的主角钢,角钢端头装上四大、四小的节点板,角钢中...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

角铁井架施工组织设计
