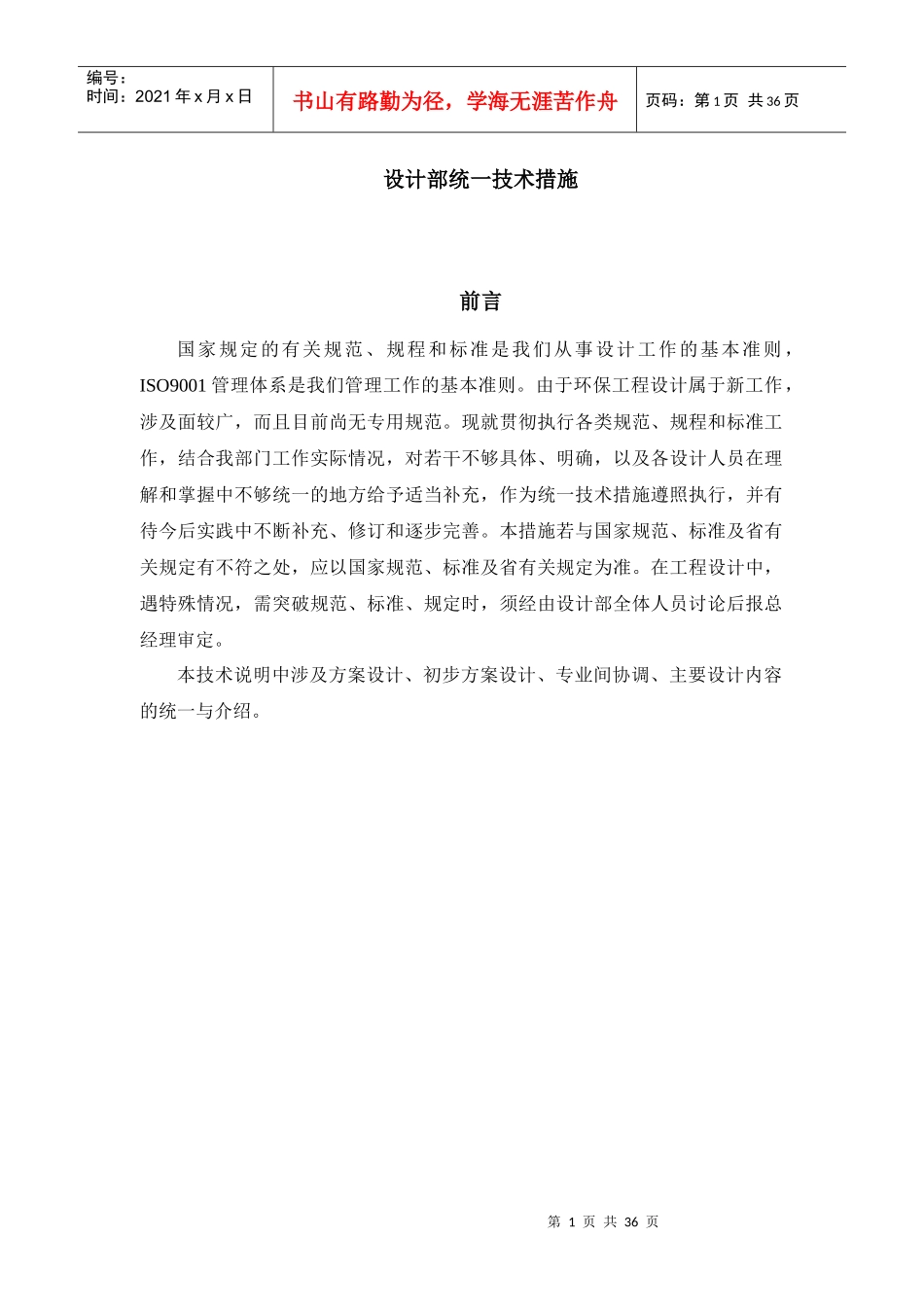

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页设计部统一技术措施前言国家规定的有关规范、规程和标准是我们从事设计工作的基本准则，ISO9001管理体系是我们管理工作的基本准则。由于环保工程设计属于新工作，涉及面较广，而且目前尚无专用规范。现就贯彻执行各类规范、规程和标准工作，结合我部门工作实际情况，对若干不够具体、明确，以及各设计人员在理解和掌握中不够统一的地方给予适当补充，作为统一技术措施遵照执行，并有待今后实践中不断补充、修订和逐步完善。本措施若与国家规范、标准及省有关规定有不符之处，应以国家规范、标准及省有关规定为准。在工程设计中，遇特殊情况，需突破规范、标准、规定时，须经由设计部全体人员讨论后报总经理审定。本技术说明中涉及方案设计、初步方案设计、专业间协调、主要设计内容的统一与介绍。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页方案设计文件编写提纲一、概述1、项目概况说明项目由来，项目位置，生产规模、特点、处理要求等。要求：简洁明了，要有明确的表达目的。文字多少可根据情况而定。如资料不齐全，可以根据经验扩充文字。2、设计依据（1）《污水综合排放标准》（GB8078-1996）；（2）《其他污水排放标准》（标准号）；（3）《环境影响评价》（环评单位名称及编号）；（4）其他有必要说明的设计依据，要说明其来源；3、设计范围说明本设计方案的设计范围，一般废水处理工程为格栅井到计量井之间的所有建构筑物、相关设备、管道仪表等事项，进水接入格栅井、出水自计量井排入纳污水体、其他除主体工程外的公共工程（如道路、绿化、给水排水等）由业主自理或另行委托设计。废气处理的范围基本相同。要求：设计范围设计到与业主之间关系及公司切身利益，应根据实际情况作详细、认真、慎重的描述，并与业务部门协调，防止以后工程实施中出现纠纷。二、处理水量、水质及处理程度1、处理水量第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页说明生产品种及工艺废水排放情况及日排放量，设计水量应考虑一定发展余地。要求：要说明确定水量的理由，比如环评提出、国家规范中列举的排水定额、业主提供、同类型工程经验等。2、水质及处理程度说明废水性质、特点、列表表示废水水质及处理程度。要求：对水质性质要作详细、全面、有针对性的描述，突出重点、难点，突出特征污染物。对水质确定要有根据。可根据环评、工程经验、业主提供、规范规定等。三、处理工艺流程1、处理流程处理流程用文字表述并画出流程示意图。要求：流程图用方块表示，层次分明，简洁明了，重点突出水、气、固的走向及出路。文字表述主要表达水、泥等走向及高程的连接，并简单地有针对性地描述一下各处理单元的基本作用。3、工艺流程的特点。说明该工艺流程的特点及特色，主要是针对特征污染物的去除效果、操作方式、运行费用、投资及与实际情况的结合等方面突出介绍本工艺流程的可行性必要性及先进点。要求：重点突出，简洁明了，前后逻辑关系清晰。4、预期处理效果用表列出。预期处理效果用表列出。要求：要突出主要污染物的预期去除效率。去除效率要合理。可根据工程经验及相关的理论确定去除率。不能确定的可通过调查、咨询、讨论等方式确定不能出现超常规的情况。四、主要建、构筑物设计依次列出各建、构筑物，并分别说明建、构筑物采用的形式；主要工艺设第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页计参数，平面尺寸，高度，结构形式；主要设备型号、运行方式等。比如：（1）生化池形式：完全混合式曝气池；停留时间：24h；有效池容：2000m3；污泥负荷：0.2kgBOD5/kgMLVSS。D；MLSS：3000mg/L；MLVSS：2000mg/L；曝气量：20m3/min；气水比：20：1；。。。。。。。。。。。。。。。。。。。。。。。。。；主要设备：鼓风机：SSR200，2台，一用一备；曝气器：可变微孔曝气器，215，500套。。。。。。。。。。。。。。。。。。。。。。。。；五、...
