货物名称-广西云龙招标有限公司VIP免费

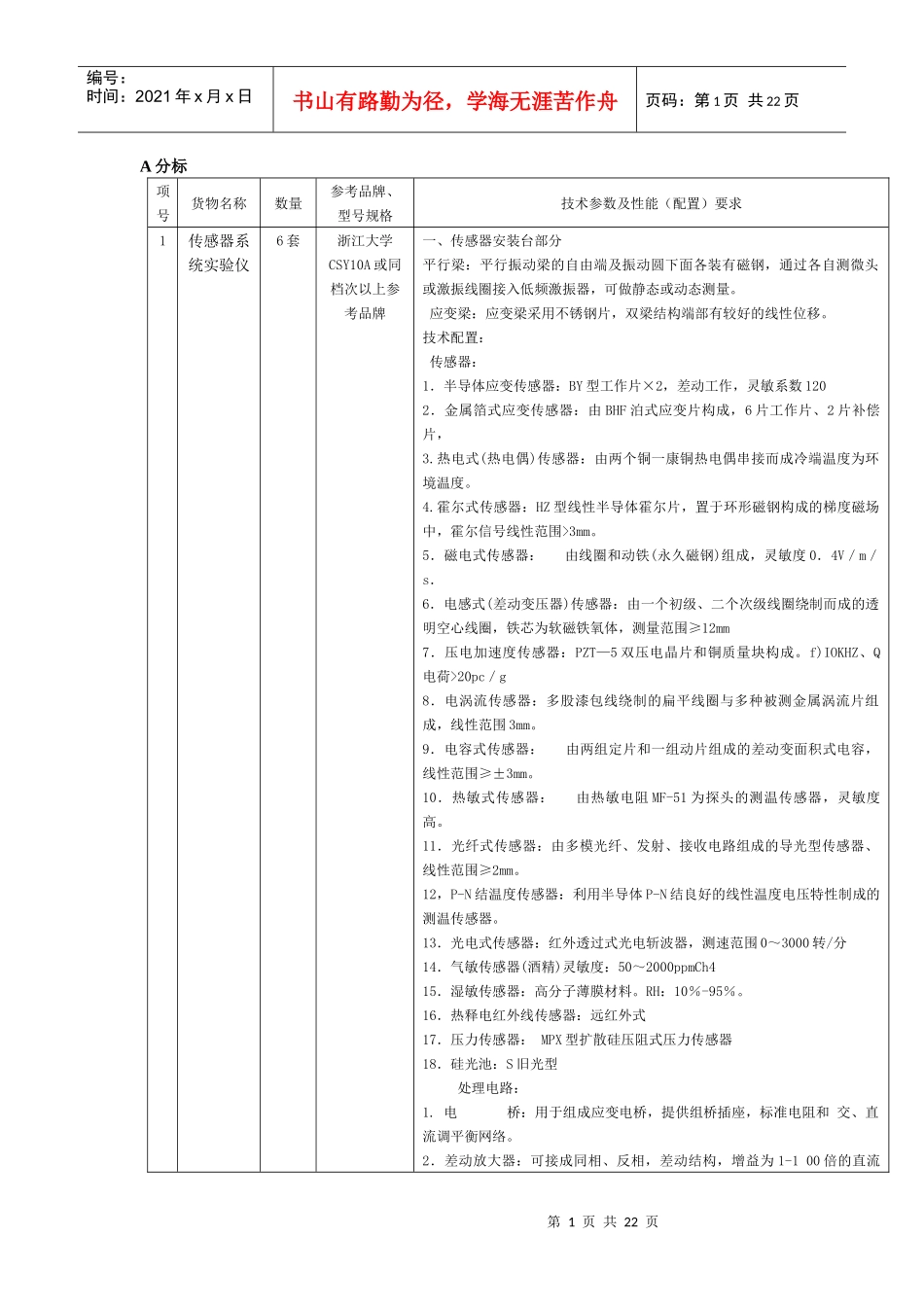

货物名称-广西云龙招标有限公司_第1页
1/22

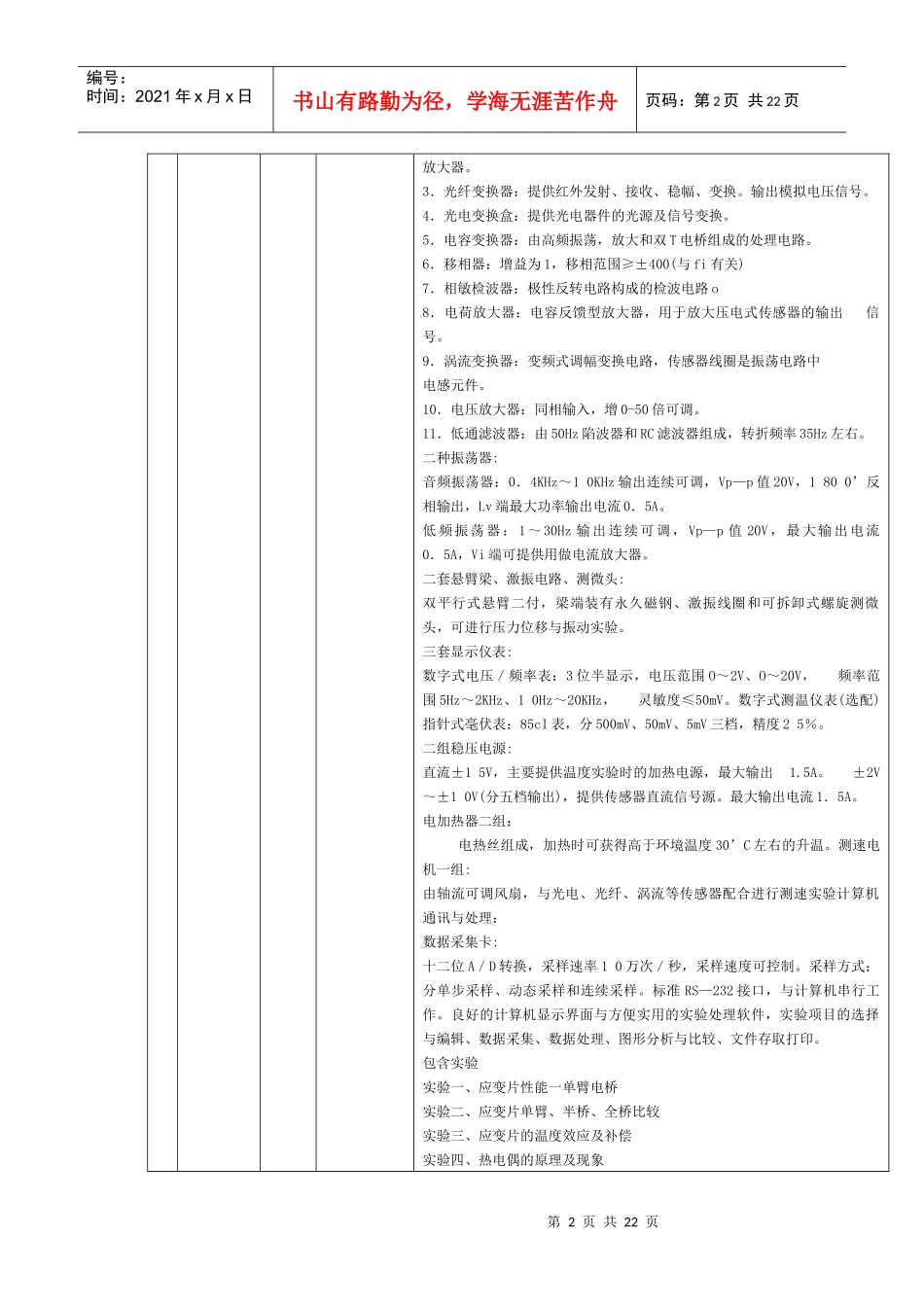

货物名称-广西云龙招标有限公司_第2页
2/22

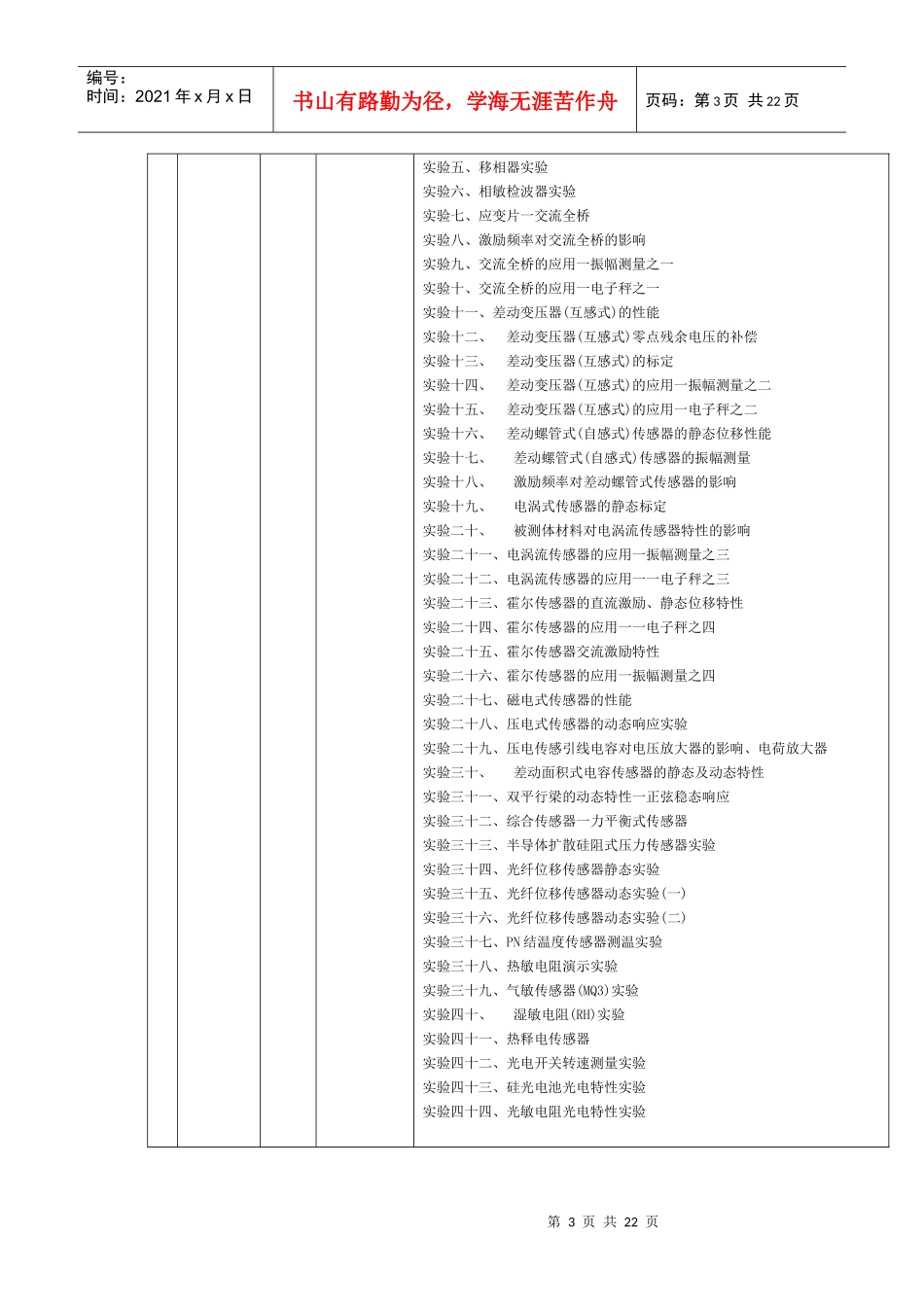

货物名称-广西云龙招标有限公司_第3页
3/22
第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共22页A分标项号货物名称数量参考品牌、型号规格技术参数及性能(配置)要求1传感器系统实验仪6套浙江大学CSY10A或同档次以上参考品牌一、传感器安装台部分平行梁:平行振动梁的自由端及振动圆下面各装有磁钢,通过各自测微头或激振线圈接入低频激振器,可做静态或动态测量。应变梁:应变梁采用不锈钢片,双梁结构端部有较好的线性位移。技术配置:传感器:1.半导体应变传感器:BY型工作片×2,差动工作,灵敏系数1202.金属箔式应变传感器:由BHF泊式应变片构成,6片工作片、2片补偿片,3.热电式(热电偶)传感器:由两个铜一康铜热电偶串接而成冷端温度为环境温度。4.霍尔式传感器:HZ型线性半导体霍尔片,置于环形磁钢构成的梯度磁场中,霍尔信号线性范围>3mm。5.磁电式传感器:由线圈和动铁(永久磁钢)组成,灵敏度0.4V/m/s.6.电感式(差动变压器)传感器:由一个初级、二个次级线圈绕制而成的透明空心线圈,铁芯为软磁铁氧体,测量范围≥12mm7.压电加速度传感器:PZT—5双压电晶片和铜质量块构成。f)IOKHZ、Q电荷>20pc/g8.电涡流传感器:多股漆包线绕制的扁平线圈与多种被测金属涡流片组成,线性范围3mm。9.电容式传感器:由两组定片和一组动片组成的差动变面积式电容,线性范围≥±3mm。10.热敏式传感器:由热敏电阻MF-51为探头的测温传感器,灵敏度高。11.光纤式传感器:由多模光纤、发射、接收电路组成的导光型传感器、线性范围≥2mm。12,P-N结温度传感器:利用半导体P-N结良好的线性温度电压特性制成的测温传感器。13.光电式传感器:红外透过式光电斩波器,测速范围0~3000转/分14.气敏传感器(酒精)灵敏度:50~2000ppmCh415.湿敏传感器:高分子薄膜材料。RH:10%-95%。16.热释电红外线传感器:远红外式17.压力传感器:MPX型扩散硅压阻式压力传感器18.硅光池:S旧光型处理电路:1.电桥:用于组成应变电桥,提供组桥插座,标准电阻和交、直流调平衡网络。2.差动放大器:可接成同相、反相,差动结构,增益为1-100倍的直流第2页共22页第1页共22页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共22页放大器。3.光纤变换器:提供红外发射、接收、稳幅、变换。输出模拟电压信号。4.光电变换盒:提供光电器件的光源及信号变换。5.电容变换器:由高频振荡,放大和双T电桥组成的处理电路。6.移相器:增益为1,移相范围≥±400(与fi有关)7.相敏检波器:极性反转电路构成的检波电路o8.电荷放大器:电容反馈型放大器,用于放大压电式传感器的输出信号。9.涡流变换器:变频式调幅变换电路,传感器线圈是振荡电路中电感元件。10.电压放大器:同相输入,增0-50倍可调。11.低通滤波器:由50Hz陷波器和RC滤波器组成,转折频率35Hz左右。二种振荡器:音频振荡器:0.4KHz~10KHz输出连续可调,Vp—p值20V,1800’反相输出,Lv端最大功率输出电流0.5A。低频振荡器:1~30Hz输出连续可调,Vp—p值20V,最大输出电流0.5A,Vi端可提供用做电流放大器。二套悬臂梁、激振电路、测微头:双平行式悬臂二付,梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头,可进行压力位移与振动实验。三套显示仪表:数字式电压/频率表:3位半显示,电压范围O~2V、O~20V,频率范围5Hz~2KHz、10Hz~20KHz,灵敏度≤50mV。数字式测温仪表(选配)指针式毫伏表:85cI表,分500mV、50mV、5mV三档,精度25%。二组稳压电源:直流±15V,主要提供温度实验时的加热电源,最大输出1.5A。±2V~±10V(分五档输出),提供传感器直流信号源。最大输出电流1.5A。电加热器二组:电热丝组成,加热时可获得高于环境温度30’C左右的升温。测速电机一组:由轴流可调风扇,与光电、光纤、涡流等传感器配合进行测速实验计算机通讯与处理:数据采集卡:十二位A/D转换,采样速率10万次/秒,采样速度可控制。采样方式:分单步采样、动态采样和连续采样。标准RS—232接口,与计算机串行工作。良好的计算机显示界面与方便实用的实验处理软件,实验项目的选择与编辑、数据采集、数据处理、图形分析与比较、...
